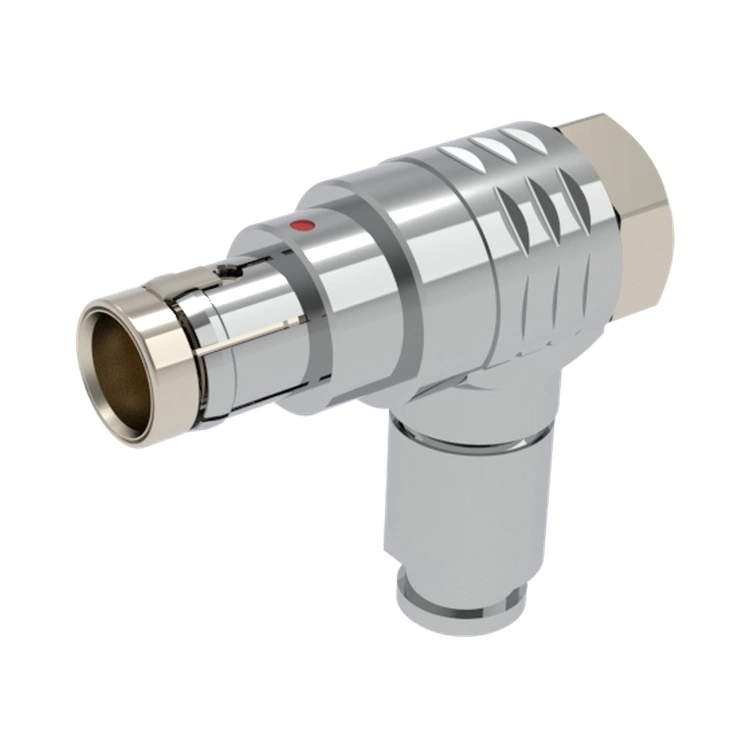

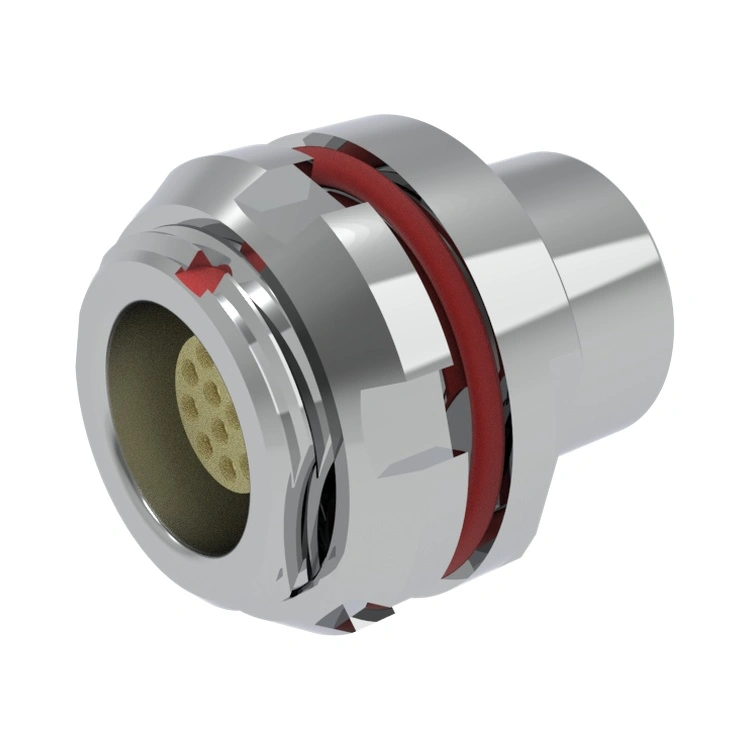

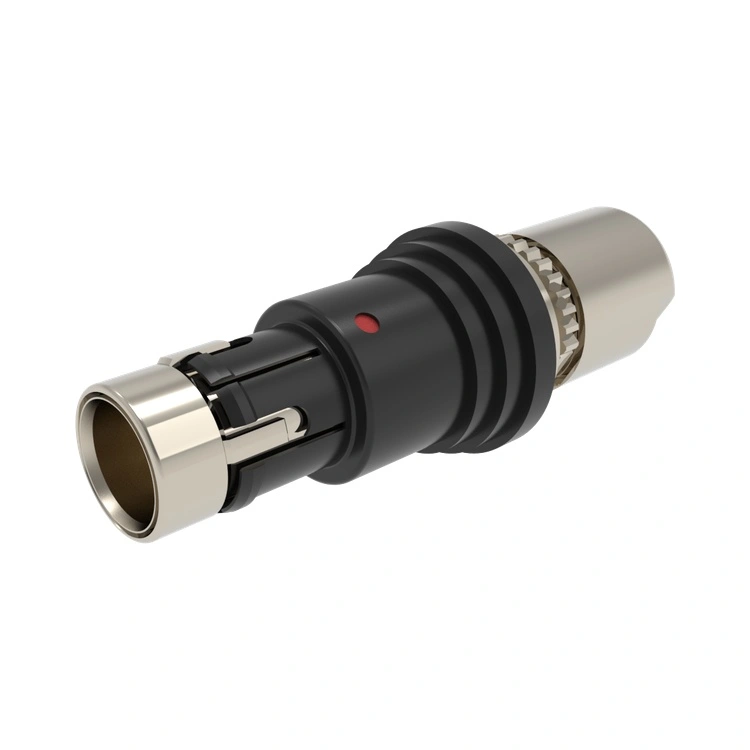

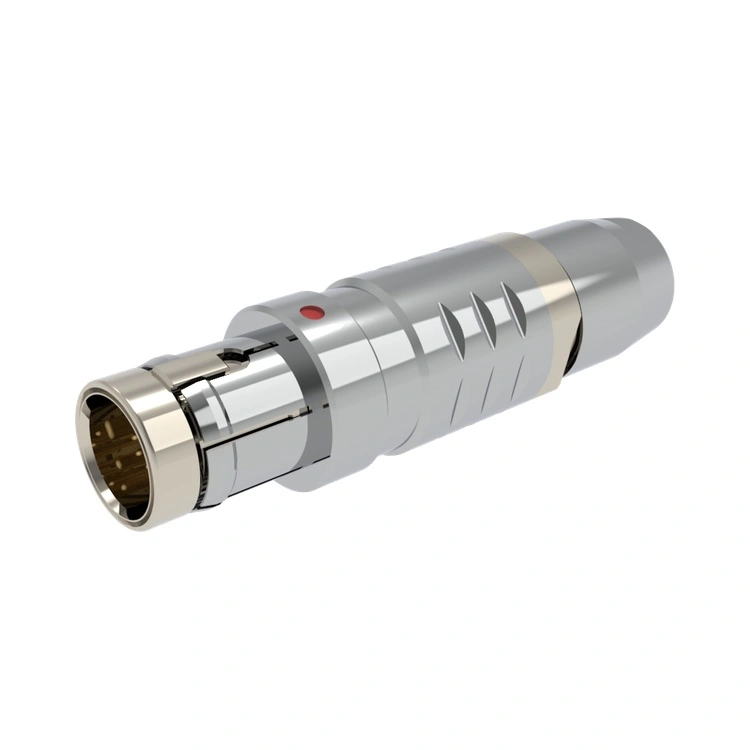

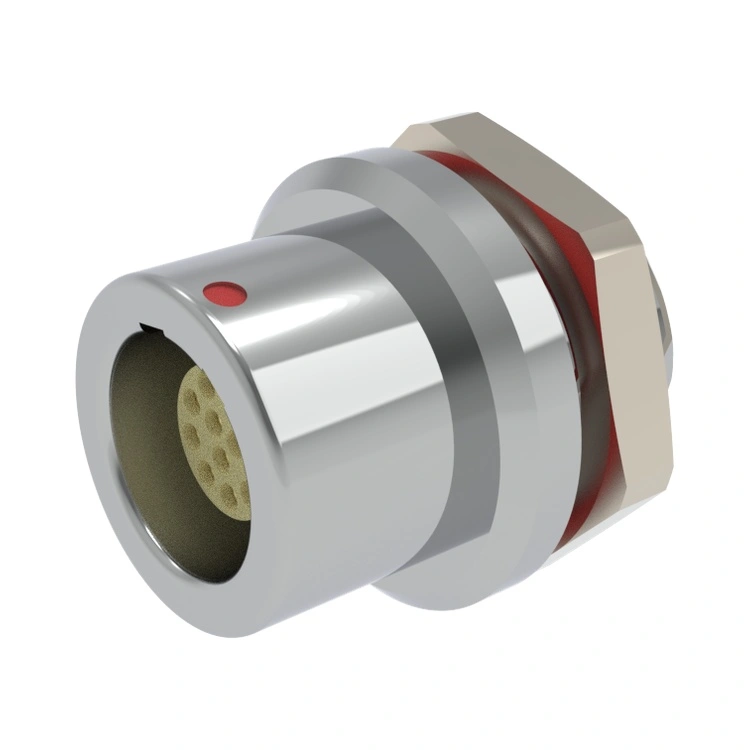

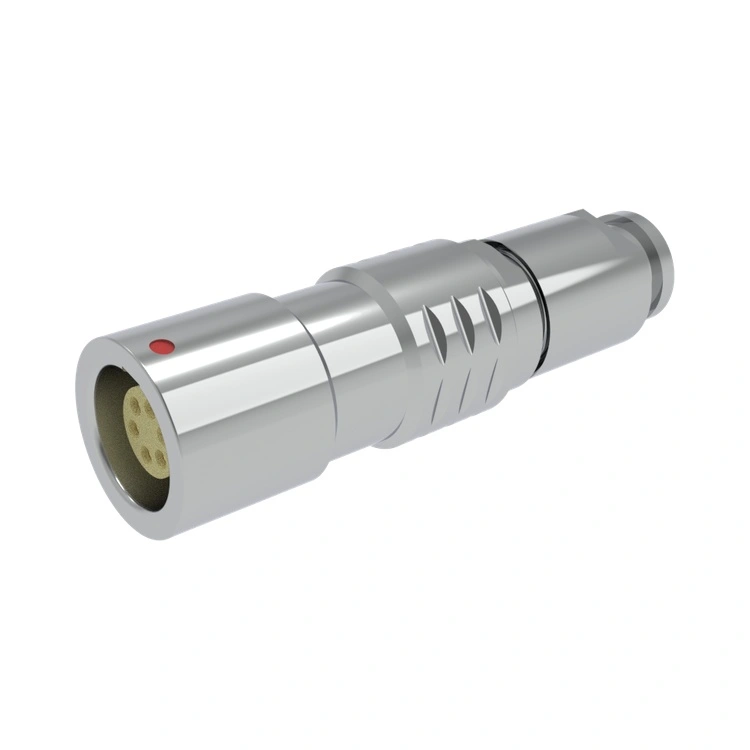

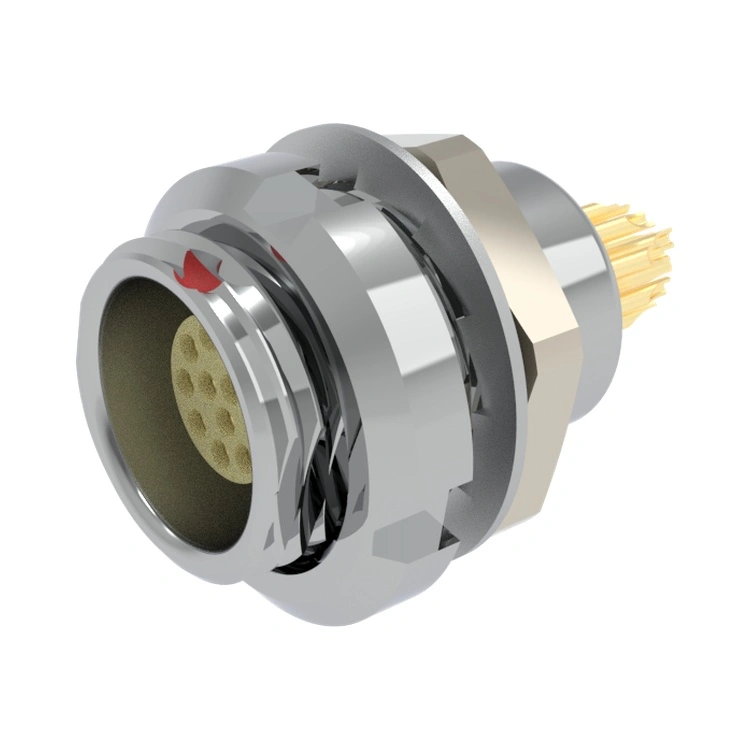

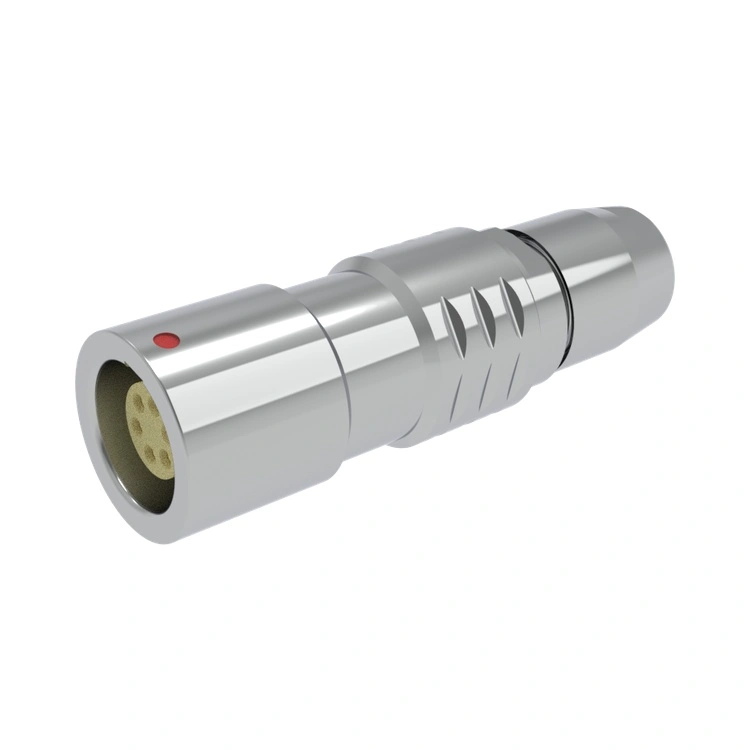

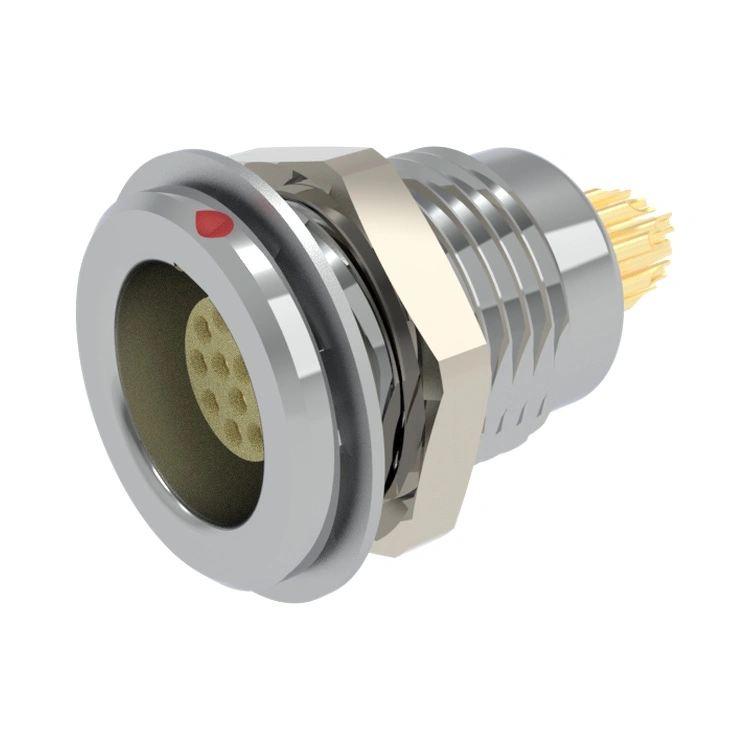

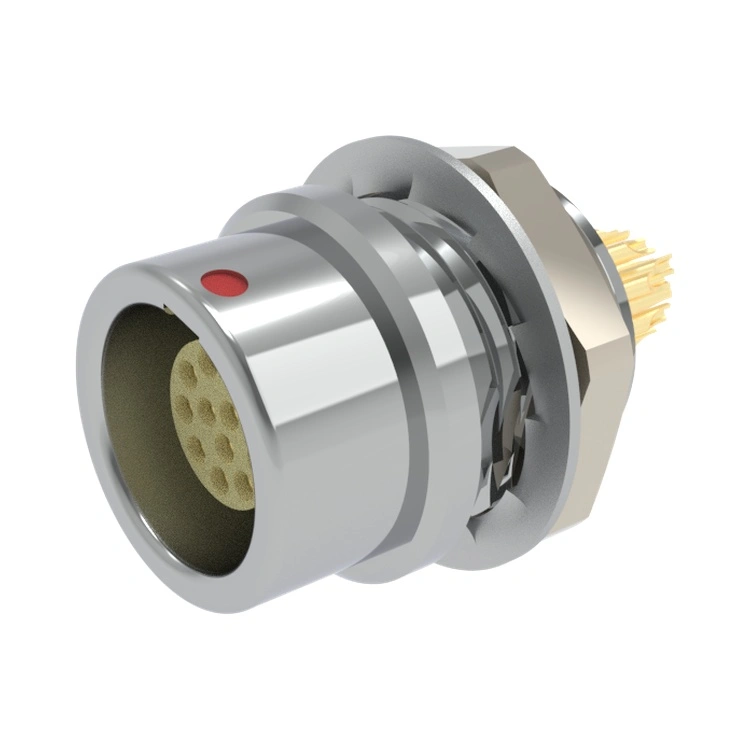

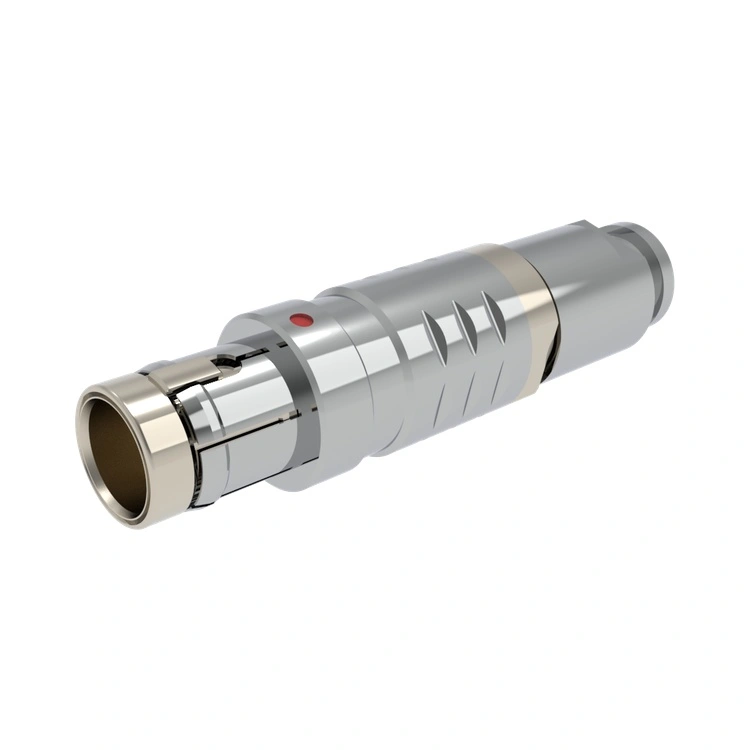

سی سیریز میں ایک ثابت شدہ پش پل سیلف لیچنگ سسٹم استعمال کیا گیا ہے، جو ایک پائیدار آل میٹل شیل میں رکھا گیا ہے جو ضروری EMI شیلڈنگ اور مکینیکل تحفظ فراہم کرتا ہے۔ 2 سے 26 پنوں پر محیط رابطے کی تعداد کے ساتھ شیل سائز 0 سے 2 میں دستیاب ہے، سی سیریز سولڈر اور پی سی بی ٹرمینیشن اسٹائل کو سپورٹ کرتی ہے، مختلف مینوفیکچرنگ ماحول میں مختلف اسمبلی کی ترجیحات کو ایڈجسٹ کرتی ہے۔ کنیکٹر معیاری درجہ حرارت کی حد -45°C سے +125°C کے اندر کام کرتا ہے اور IP50/IP68 تحفظ فراہم کرتا ہے، جو اسے اندرونی اور بیرونی ایپلی کیشنز کے لیے موزوں بناتا ہے۔ ری یونین قائم شدہ پروڈکشن پروسیسز کا استعمال کرتے ہوئے سی سیریز تیار کرتا ہے—پریسیژن مشیننگ، انجیکشن مولڈنگ، اور خودکار اسمبلی—زیادہ مقدار میں بھی مستقل معیار اور مختصر لیڈ ٹائم کو یقینی بنانا۔ سسٹم انٹیگریٹرز اور OEMs کے لیے جو سادگی، وشوسنییتا، اور لاگت کی تاثیر کو سب سے زیادہ اہمیت دیتے ہیں، C سیریز بالکل وہی چیز فراہم کرتی ہے جس کی ضرورت ہوتی ہے، بغیر اضافی خصوصیات کے جو غیر ضروری لاگت کا اضافہ کرتی ہیں۔
سی سیریز سب سے زیادہ قابل رسائی قیمت کے مقام پر ثابت قابل اعتماد اور سیدھی سادی فعالیت فراہم کرنے پر مرکوز ہے۔
| فیچر | فائدہ |
| پش پل سیلف لیچنگ | ٹیکٹائل لاک کی تصدیق کے ساتھ ایک ہاتھ سے آپریشن — آخری صارفین کے لیے آسان اور بدیہی۔ |
| آل میٹل شیل کی تعمیر | ہلکے وزن کے پیکیج میں بنیادی میکانکی استحکام اور بنیادی EMI شیلڈنگ فراہم کرتا ہے۔ |
| ثابت شدہ رابطہ سسٹم | گولڈ چڑھایا پیتل کے رابطے قابل بھروسہ ملاوٹ کی خصوصیات کے ساتھ—لاکھوں یونٹوں میں فیلڈ ٹیسٹ شدہ۔ |
| کنفیگریشن رینج | 2 سے 26 پن اختیاری اور 0 ~ 2 سیریز شیل |
| متعدد ختم کرنے کے اختیارات | سولڈر، اور پی سی بی رابطے - دستی اسمبلی یا خودکار پیداوار لائنوں کے لیے لچکدار۔ |
| عملی ماحولیاتی درجہ بندی | -45°C سے +125°C آپریٹنگ رینج |
ٹیسٹ اور پیمائش- انفراریڈ نائٹ ویژن ڈیوائس، ڈیٹا اینالائزر، ٹمپریچر ٹیسٹر
فوجی- کمپیوٹر، GPS، نیویگیشن سسٹمز، وغیرہ۔
صنعتی کنٹرولز– HMI پینلز، کنویئر سسٹم سینسرز، اور مشین ٹول آپریٹر انٹرفیس۔
مواصلاتی آلات- ریک ماونٹڈ نیٹ ورک سوئچز، آڈیو راؤٹرز، اور براڈکاسٹ ڈسٹری بیوشن ایمپلیفائر۔
| پیرامیٹر | تفصیلات |

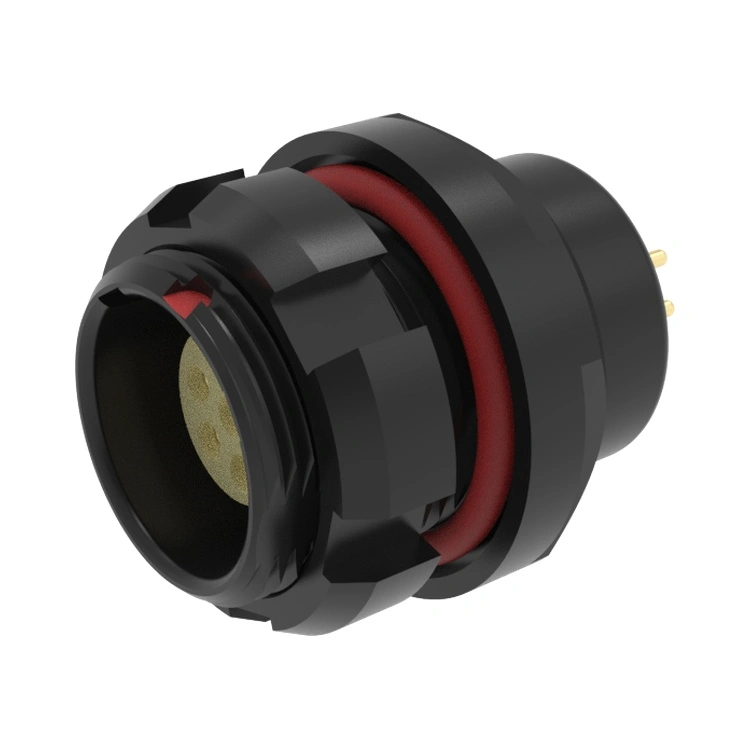

| شیل مواد | کرومیل چڑھانا کے ساتھ پیتل (معیاری)؛ سیاہ کروم آپشن |
| شیل سائز | 0، 1، 2 |
| رابطہ شمار | 2 سے 26 پن |
| رابطہ کا مواد | سونے کی چڑھائی کے ساتھ پیتل |
| مزاحمت سے رابطہ کریں۔ | ≤5mΩ |
| موصلیت مزاحمت | ≥5000MΩ |
| ملن سائیکل | >3,000 آپریشنز |
| آپریٹنگ درجہ حرارت | -45°C ~ +125°C |
| تحفظ | IP50/IP67 |
| نمک سپرے مزاحمت | >72 گھنٹے |
| کمپن | 10–500Hz، 5 گرام |
| مکینیکل شاک | 50 گرام، 6 ملی میٹر |
| EMI شیلڈنگ | تمام دھاتی رہائش بنیادی تحفظ فراہم کرتی ہے۔ |
| ختم کرنے کی طرزیں | سولڈر، پی سی بی (سیدھا یا دائیں زاویہ) |
تمام C سیریز کنیکٹرز RoHS کے مطابق ہیں اور شپمنٹ سے پہلے 100% برقی جانچ — تسلسل، موصلیت کی مزاحمت، اور ڈائی الیکٹرک برداشت — سے گزرتے ہیں۔
| پہلو | ری یونین سی سیریز | عام یورپی/امریکی مساوی | عام کم لاگت غیر برانڈڈ متبادل |
| قیمت | ری یونین لائن اپ میں سب سے زیادہ مسابقتی | 3–4× زیادہ | موازنہ لیکن متضاد |
| معیار کی مستقل مزاجی | آئی ایس او مصدقہ پیداوار، 100٪ تجربہ کیا گیا ہے۔ | اعلی | بے ترتیب/کوئی جانچ نہیں۔ |
| مطابقت | بڑے برانڈز کے ساتھ قابل تبادلہ | ملکیتی | غیر معیاری طول و عرض |
| لیڈ ٹائم | 10-15 دن معیاری | 4-8 ہفتے | متغیر، اکثر غیر دستیاب |
| MOQ | معیاری اشیاء کے لیے کوئی MOQ نہیں ہے۔ | ہائی MOQ (300–500) | کم MOQ لیکن کوئی تعاون نہیں۔ |
| ٹریس ایبلٹی | مکمل ERP ٹریس ایبلٹی | جی ہاں | کوئی نہیں۔ |
| ٹیکنیکل سپورٹ | 24 گھنٹے انجینئرنگ کا جواب | سست ردعمل | محدود یا کوئی نہیں۔ |
| حسب ضرورت | کم MOQ، تیز موڑ | سست، مہنگا | پیش نہیں کیا گیا۔ |
| فیکٹری کا تجربہ | 15 سال اندرون خانہ مینوفیکچرنگ | اکثر آؤٹ سورس | چھوٹی ورکشاپس |
C سیریز قیمت اور معیار کی یقین دہانی کا بہترین توازن پیش کرتی ہے — آپ غیر ضروری خصوصیات کے لیے ادائیگی نہیں کر رہے ہیں، لیکن آپ اپنی مصنوعات کو نامعلوم سپلائرز کے سامنے بھی نہیں لا رہے ہیں۔
ری یونین کا کوالٹی مینجمنٹ سسٹم تمام پروڈکٹ لائنز بشمول C سیریز پر ایک جیسے سخت معیارات کا اطلاق کرتا ہے۔
| سرٹیفیکیشن | دائرہ کار |
| ISO 9001:2015 | کوالٹی مینجمنٹ سسٹم — ڈیزائن، پیداوار، اور بعد از فروخت سروس۔ |
| ISO 14001:2015 | ماحولیاتی انتظام - فضلہ میں کمی اور پائیدار مواد کا استعمال۔ |
| ISO 13485:2016 | طبی آلات کے لیے کوالٹی مینیجمنٹ—جنرل وارڈ مانیٹرنگ آلات میں استعمال ہونے والی C سیریز پر لاگو ہوتا ہے۔ |
| UL تسلیم شدہ | شمالی امریکہ کی منڈیوں کے لیے اجزاء کی سطح کی حفاظت کا سرٹیفیکیشن۔ |
| RoHS | خطرناک مادوں کی پابندی - EU کی ہدایت کی تعمیل۔ |
ری یونین کا ERP پر مبنی ٹریس ایبلٹی سسٹم ہر C سیریز بیچ کے لیے مکمل دستاویزات فراہم کرتا ہے، آنے والے مواد کے معائنے سے لے کر حتمی فنکشنل ٹیسٹنگ تک۔
| آئٹم | تفصیل |
| معیاری پیکیجنگ | اینٹی سٹیٹک بیگ، اندرونی کشننگ کے ساتھ کارٹن بکس۔ |
| بلک پیکیجنگ | ٹرے یا ریل پیکیجنگ اعلی حجم کے آرڈرز کے لیے دستیاب ہے (خودکار پک اینڈ پلیس کو سپورٹ کرتا ہے)۔ |
| لیڈ ٹائم | نمونے: 7-10 دن؛ پروڈکشن آرڈرز: 15-20 دن |
| شپنگ کے طریقے | بلک: سمندر یا ہوائی فریٹ؛ نمونے: ایکسپریس (DHL، FedEx، TNT، UPS، EMS)۔ |
| ترسیل کی شرائط | EXW، FCA، FOB، CIF، CPT. |
زیادہ تر معیاری کنفیگریشنز میں، ہاں—C سیریز کو میکانکی اور برقی طور پر سب سے عام سرکلر پش پل کنیکٹر فارمیٹس کے ساتھ مطابقت رکھنے کے لیے ڈیزائن کیا گیا ہے، بشمول کلیدی یورپی سیریز۔ ری یونین ایک کراس ریفرنس ڈیٹا بیس کو برقرار رکھتا ہے جس میں فشر، ODU، اور دیگر بڑے برانڈز شامل ہیں۔ تاہم، چونکہ مطابقت کا انحصار مخصوص پن لے آؤٹ اور کلید کی مختلف حالتوں پر ہوتا ہے، لہذا ہم تصدیق کے لیے اپنے کنیکٹر ڈرائنگ یا پینل کٹ آؤٹ کی تصویر بھیجنے کی تجویز کرتے ہیں۔ ہماری انجینئرنگ ٹیم آپ کے پروڈکشن کا عہد کرنے سے پہلے فٹ، فارم اور فنکشن کی تصدیق کرے گی۔ ہم نے 250 سے زیادہ OEMs کو کامیابی کے ساتھ ہم آہنگ حل فراہم کیے ہیں جو پہلے یورپی سپلائرز سے حاصل کرتے تھے — اکثر ان کے موجودہ PCBs یا پینل ڈیزائن میں تبدیلی کی ضرورت کے بغیر۔
نمونے عام طور پر 10 ~ 12 دن۔
آرڈر عام طور پر 15 ~ 20 دن.
خصوصی کیبل تفصیلات حسب ضرورت: 20 ~ 30 دن
ہم تجویز کرتے ہیں کہ آپ کیبل کی قسم، لمبائی، کنیکٹر کنفیگریشن، اور کوٹیشن مرحلے پر ہیٹ سکڑ کے کسی بھی تقاضے کی وضاحت کریں — ہماری انجینئرنگ ٹیم پھر 48 گھنٹوں کے اندر ڈیلیوری کا پختہ عزم فراہم کرے گی۔ اسٹاک معیاری ترتیبیں ہمیشہ بغیر MOQ کے دستیاب ہوتی ہیں۔
