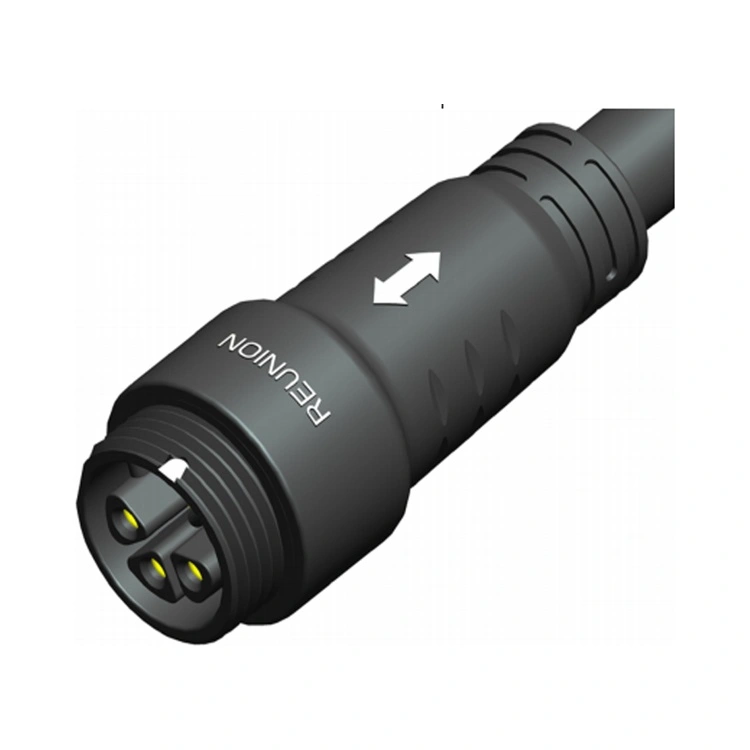

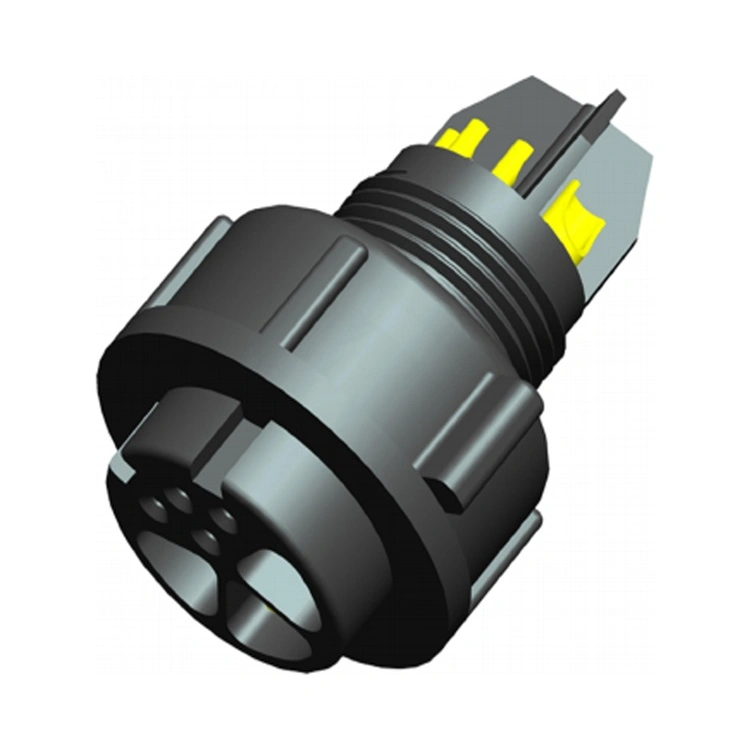

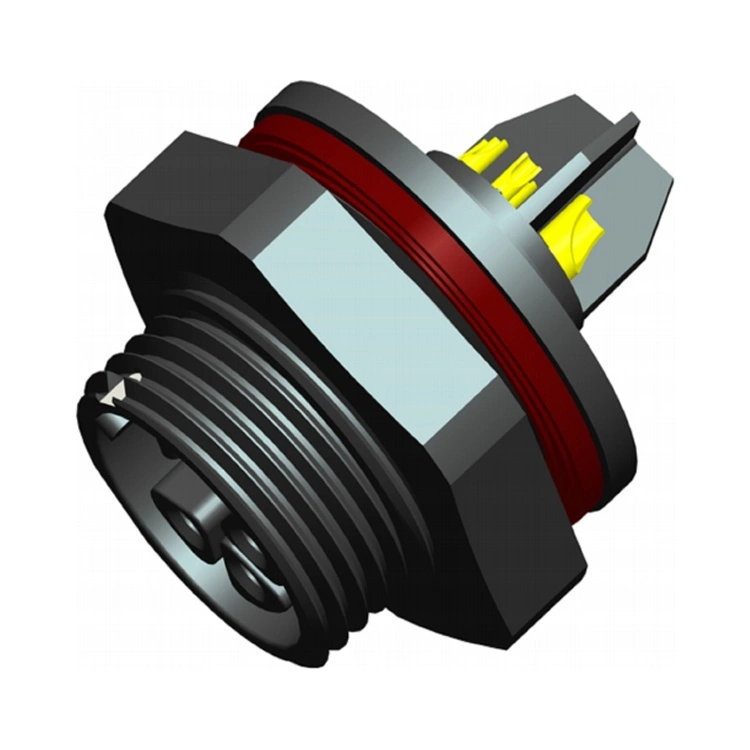

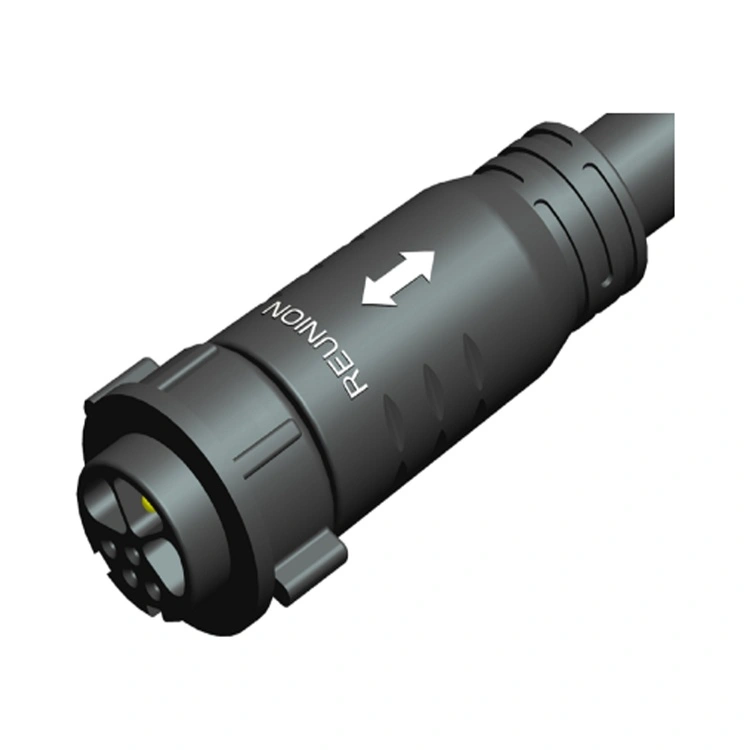

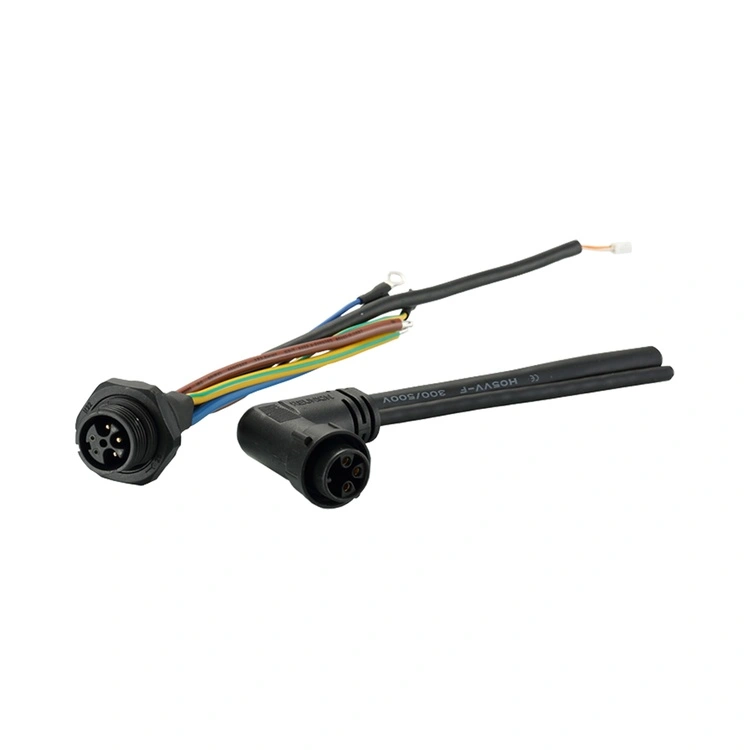

ایم سیریز پاور اینڈ سگنل ہائبرڈ کنیکٹر ان ایپلی کیشنز کے لیے ری یونین کا مربوط انٹرکنیکٹ حل ہے جس کے لیے ایک ہی کمپیکٹ ہاؤسنگ میں پاور اور ڈیٹا ٹرانسمیشن دونوں کی ضرورت ہوتی ہے۔ یہ کنیکٹر ایم سیریز کے مضبوط ماحولیاتی سگ ماہی اور تھریڈڈ لاکنگ میکانزم کو ہائبرڈ پاور سگنل کانٹیکٹ کنفیگریشنز کے ساتھ جوڑتا ہے — الگ پاور اور سگنل کیبلز کی ضرورت کو ختم کرتا ہے۔
بجلی کے رابطوں کو 14 AWG تک تار گیجز کے ساتھ محفوظ، کم مزاحمتی کنکشن کے لیے ڈیزائن کیا گیا ہے، جبکہ سگنل کے رابطوں کو ڈھال دیا گیا ہے اور کراسسٹالک کو کم سے کم کرنے کے لیے پوزیشن میں رکھا گیا ہے۔ ری یونین ایم سیریز کو عمودی طور پر مربوط عمل کے ذریعے تیار کرتا ہے—خودکار اسمبلی اور 100% برقی جانچ کے ذریعے درست مشینی سے۔ کمپیکٹ صنعتی آلات، روبوٹکس، یا خودکار نظاموں کو ڈیزائن کرنے والے انجینئرز کے لیے، یہ کنیکٹر ایک قابل اعتماد، موثر حل فراہم کرتا ہے جو وائرنگ کی پیچیدگی اور پینل کی جگہ کی ضروریات کو کم کرتا ہے۔
| فیچر | فائدہ |
| ایک کنیکٹر میں پاور اور سگنل | ایک ہی انٹرفیس میں پاور ڈیلیوری (22A تک) اور سگنل ٹرانسمیشن کو یکجا کرتا ہے—پینل کی جگہ، کیبل کی گنتی، اور تنصیب کا وقت کم کرتا ہے۔ |
| IP67 ماحولیاتی سگ ماہی | دھول سے تنگ اور عارضی وسرجن سے محفوظ—صنعتی، واش ڈاون اور بیرونی ماحول کے لیے قابل اعتماد۔ |
| تھریڈڈ لاکنگ میکانزم | کمپن مزاحم ملاپ — ہائی وائبریشن ایپلی کیشنز میں حادثاتی طور پر منقطع ہونے کو روکتا ہے۔ |
| متعدد پاور سگنل کنفیگریشنز | 1M سیریز 2+4Pin، 7Pin اور 9Pin 2M سیریز 3+2، 3+4Pin، اور 9Pin—مختلف پاور اور سگنل کی ضروریات کے مطابق ہوتی ہے۔ |
| گولڈ پلیٹڈ رابطے | کم رابطے کی مزاحمت اور سنکنرن سے تحفظ - سینکڑوں میٹنگ سائیکلوں پر کارکردگی کو برقرار رکھتا ہے۔ |
| -40°C سے +105°C آپریشن | درجہ حرارت کی وسیع رینج انتہائی صنعتی اور بیرونی حالات کا احاطہ کرتی ہے۔ |
| لچکدار ختم کرنے کے اختیارات | سولڈر، ڈِپ سولڈر، اور پی سی بی—مختلف اسمبلی کے طریقوں سے مطابقت رکھتا ہے۔ |
| پیرامیٹر | 1M سیریز | 2M سیریز |
| رابطہ کنفیگریشنز | 2+4 پن، 7 پن، 8 پن | 3+2 پن، 3+4 پن، 9 پن |
| پاور کرنٹ | 12A | 22A |
| پاور وولٹیج | 250V | 800V |
| سگنل کرنٹ | 6A | 9A |
| سگنل وولٹیج | 50V AC/DC تک | |
| موصلیت مزاحمت | ≥2000MΩ | ≥2000MΩ |
| ملن سائیکل | ≥1000 بار | ≥1000 بار |
| آپریٹنگ درجہ حرارت | -40°C ~ +105°C | -40°C ~ +105°C |
| تحفظ کی درجہ بندی | IP67 (میٹڈ حالت) | IP67 (میٹڈ حالت) |
| ہاؤسنگ میٹریل | PA6 | PA6 |
| رابطہ کا مواد | سونے کی چڑھانا کے ساتھ تانبے کا مرکب | سونے کی چڑھانا کے ساتھ تانبے کا مرکب |
ایم سیریز پاور اینڈ سگنل ہائبرڈ کنیکٹر تمام صنعتوں میں تعینات ہے جہاں مشترکہ پاور سگنل کنیکٹیویٹی آلات کے ڈیزائن کو آسان بناتی ہے اور تنصیب کی پیچیدگی کو کم کرتی ہے۔
روبوٹکس – موٹر پاور + انکوڈر فیڈ بیک، اینڈ آف آرم ٹولنگ پاور + سینسر سگنلز۔
انڈسٹریل آٹومیشن – ایکچوایٹر پاور + پوزیشن فیڈ بیک، والو کنٹرول + اسٹیٹس مانیٹرنگ۔
طبی آلات – پمپ پاور + فلو سینسر سگنلز، تشخیصی آلات کی طاقت + ڈیٹا۔
ایل ای ڈی لائٹنگ – ہائی پاور ایل ای ڈی ڈرائیورز + DALI/DMX کنٹرول سگنل۔
صنعتی سینسرز – سینسر پاور + IO-Link مواصلات۔
آٹوموٹو مینوفیکچرنگ – اسمبلی لائن کا سامان پاور + کنٹرول سگنل۔
قابل تجدید توانائی – سولر ٹریکر پاور + پوزیشن فیڈ بیک۔
| سرٹیفیکیشن | دائرہ کار |
| ISO 9001:2015 | کوالٹی مینجمنٹ—ڈیزائن، پروڈکشن، اور بعد از فروخت سروس۔ |
| ISO 14001:2015 | ماحولیاتی انتظام - تصدیق شدہ فضلہ میں کمی اور پائیدار طرز عمل۔ |
| ISO 13485:2016 | میڈیکل ڈیوائس کوالٹی مینجمنٹ — تشخیصی یا نگرانی کے آلات میں استعمال ہونے والی M سیریز کے لیے قابل اطلاق۔ |
| UL تسلیم شدہ | شمالی امریکہ کی منڈیوں کے لیے اجزاء کی سطح کی حفاظت کا سرٹیفیکیشن۔ |
| RoHS | خطرناک مادوں کی پابندی - EU کی ہدایت کی تعمیل۔ |
ری یونین کی M سیریز کی پیداوار لائن سخت عمل کے کنٹرول کے تحت چلتی ہے۔ IP67 سیلنگ کی تصدیق ہر پروڈکشن بیچ پر اصل وسرجن ٹیسٹنگ کے ذریعے کی جاتی ہے۔ ٹیسٹ کے ریکارڈ، مواد کے سرٹیفکیٹ، اور معائنہ کی رپورٹیں ہر بیچ کے لیے رکھی جاتی ہیں۔
دونوں کنیکٹر ایک ہی انٹرفیس میں پاور اور سگنل کو یکجا کرتے ہیں، لیکن وہ مختلف ایپلیکیشن کی ضروریات کو پورا کرتے ہیں:
| پہلو | ایم سیریز ہائبرڈ | X سیریز ہائبرڈ |
| لاک کرنے کا طریقہ کار | تھریڈڈ لاکنگ سسٹم | تیز گردش تالا لگا نظام |
| سیل کرنا | IP67 (معیاری) | IP67 (معیاری) |
| پاور ریٹنگ | 22A تک | 30A تک |
| شیل کا سائز | 1M، 2M سیریز | 1X، 3X سیریز |
| بنیادی درخواست | صنعتی، روبوٹکس، ایل ای ڈی لائٹنگ، | ٹیسٹ کا سامان، روبوٹکس، بیٹری، توانائی، ایل ای ڈی ڈسپلے |
