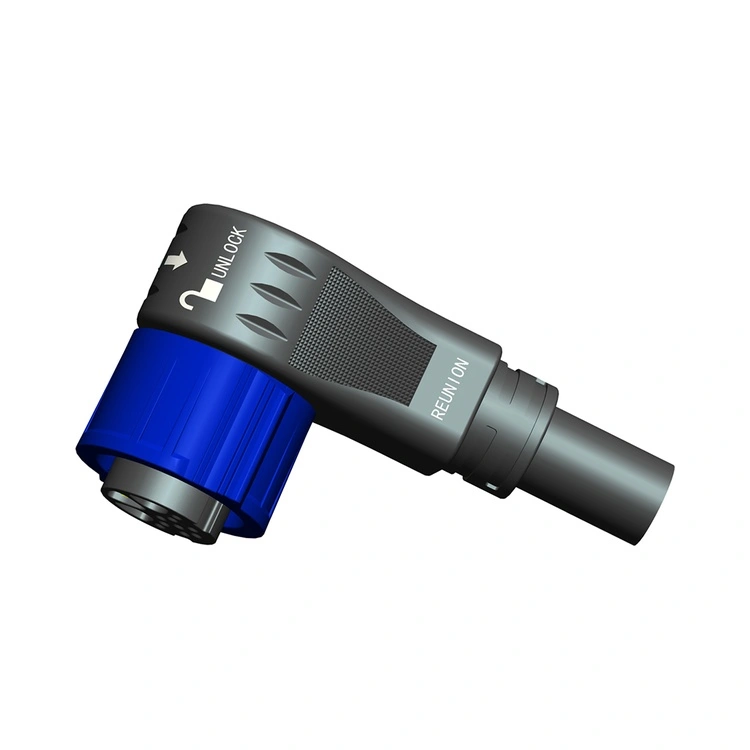

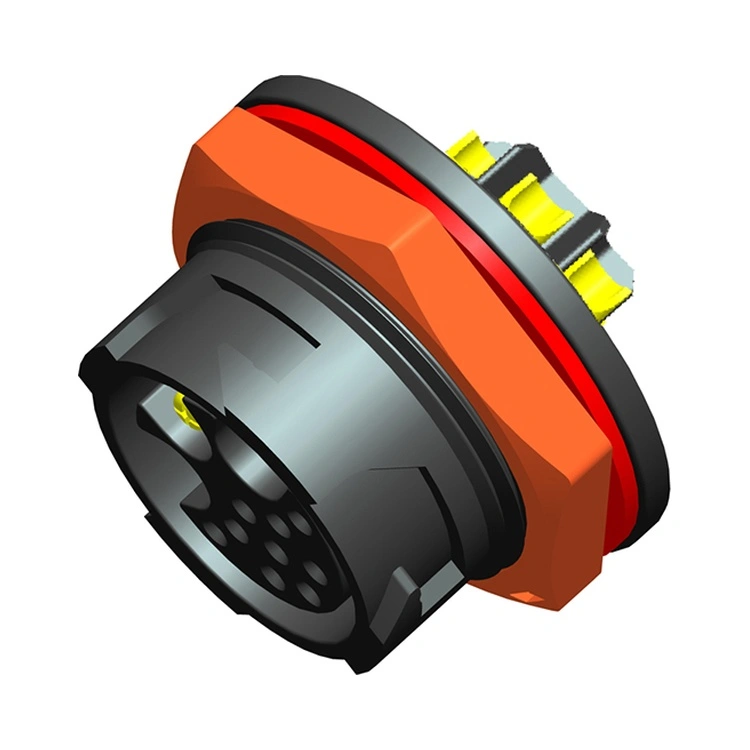

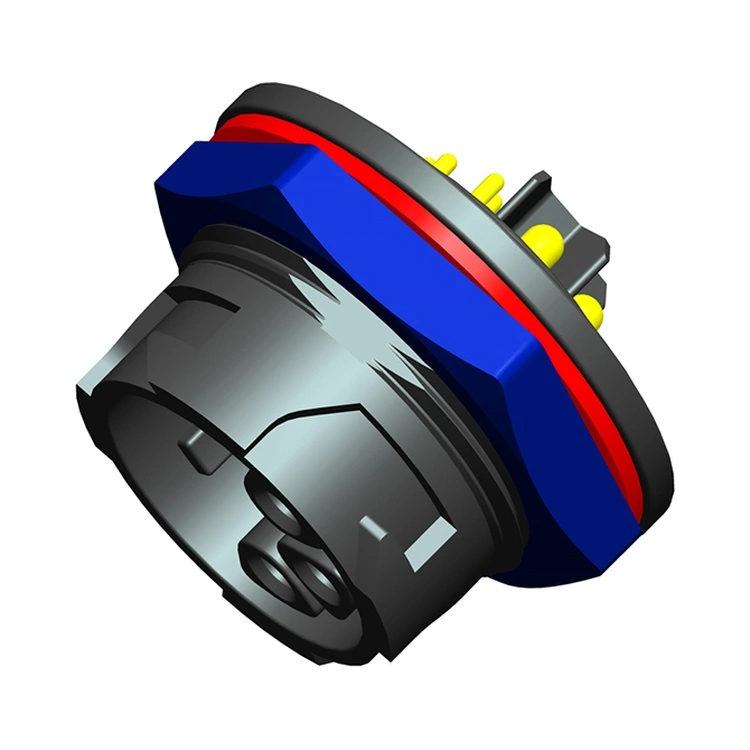

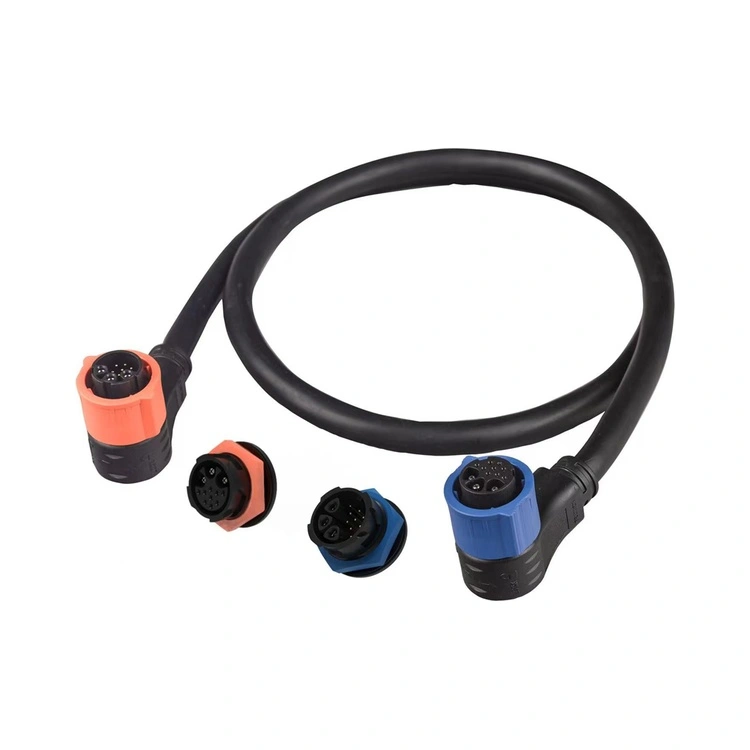

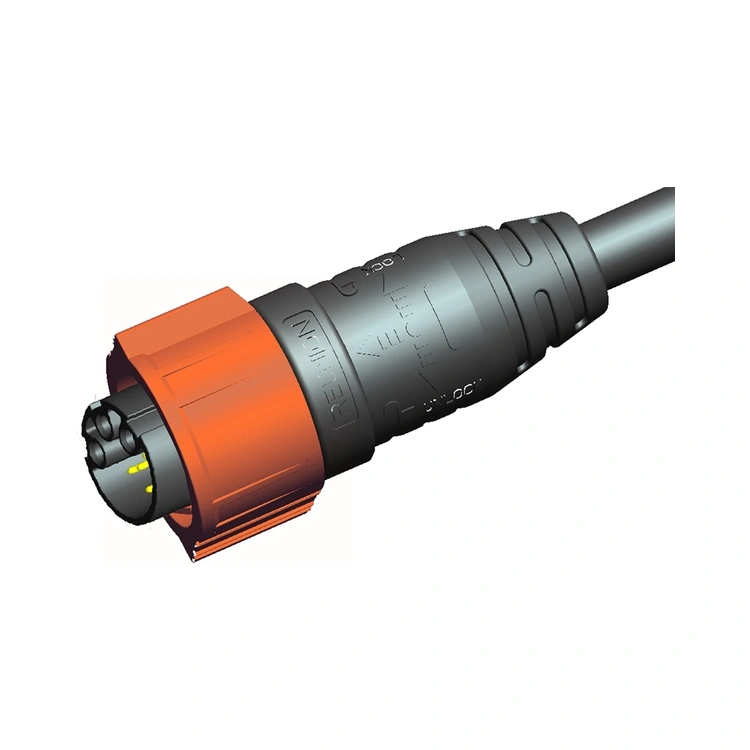

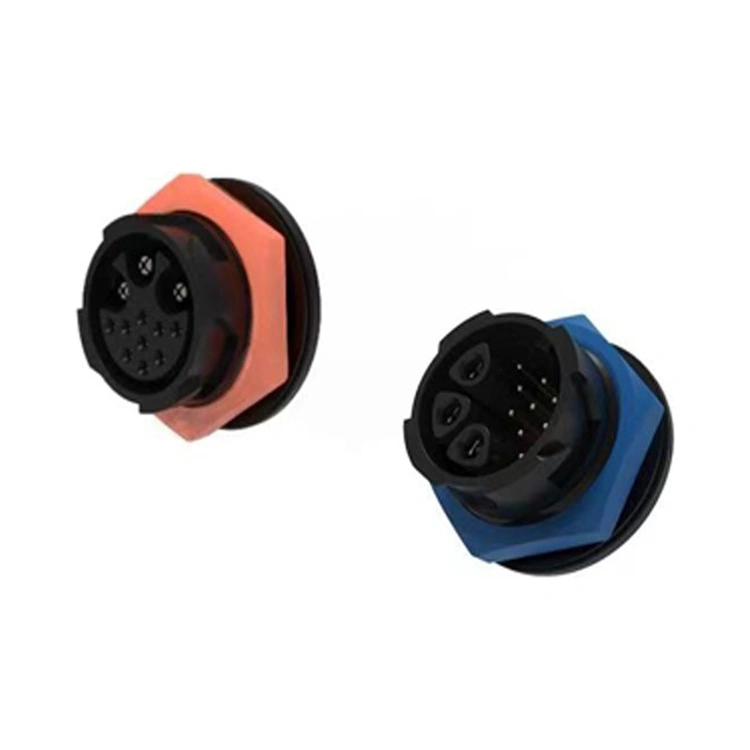

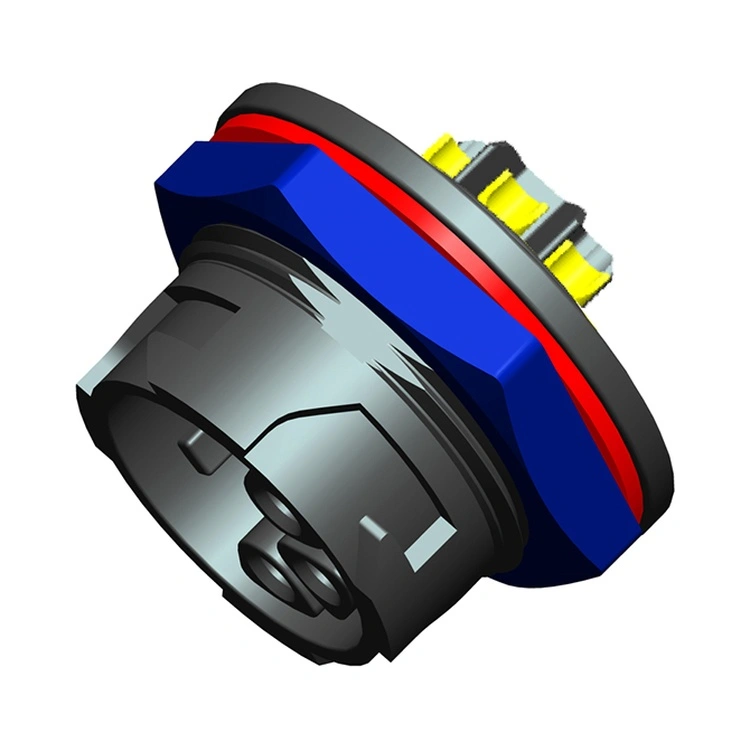

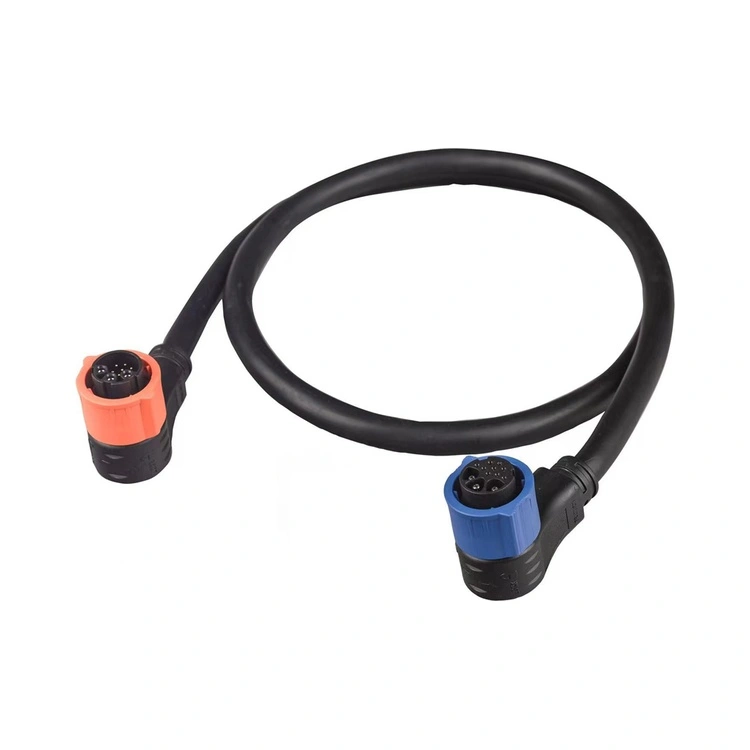

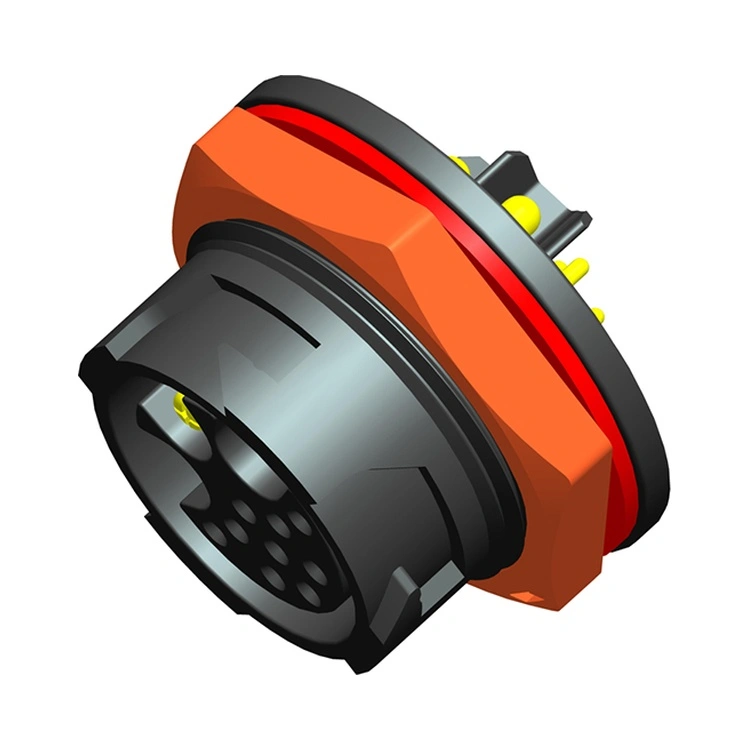

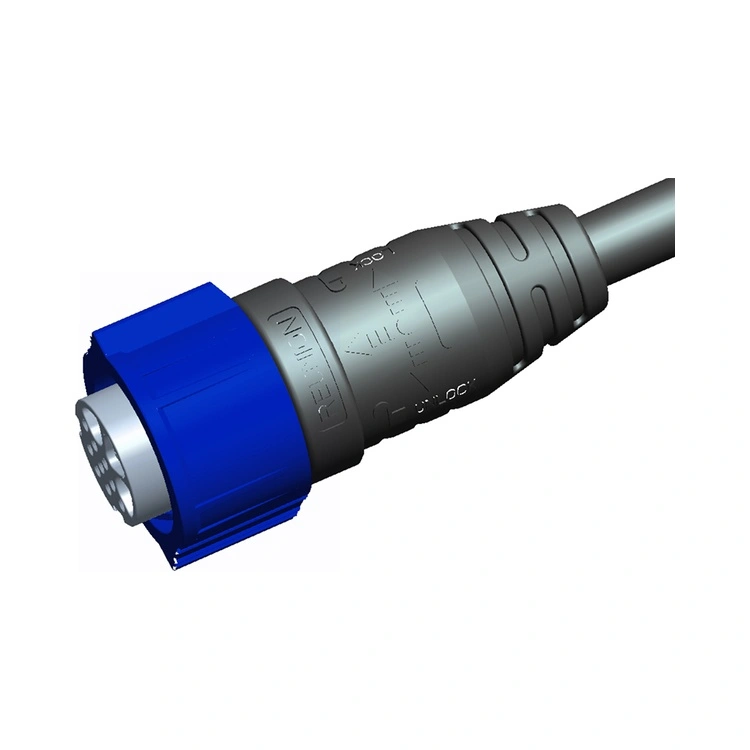

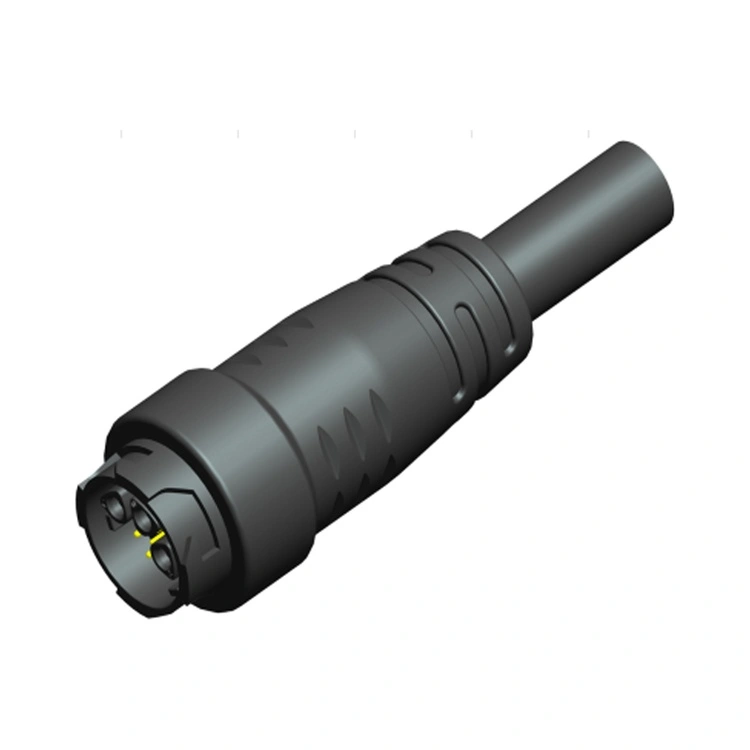

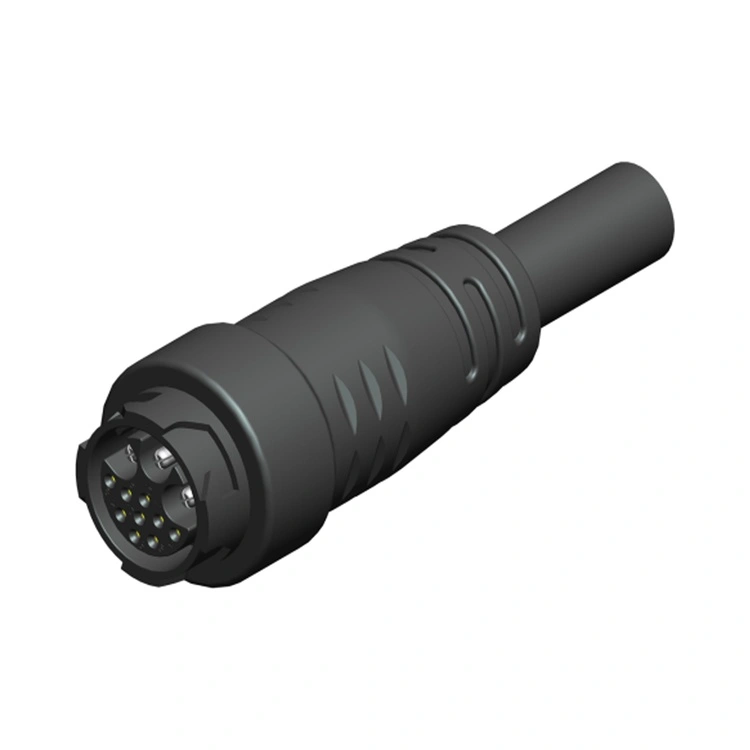

X سیریز پاور اینڈ سگنل ہائبرڈ کنیکٹر ری یونین کا جدید انٹرکنیکٹ حل ہے جو ایک ہی جگہ بچانے والی رہائش میں بجلی کی ترسیل اور سگنل ٹرانسمیشن کو یکجا کرتا ہے۔ یہ کنیکٹر ایک انٹرفیس میں متعدد کنکشن کی اقسام کو مربوط کرکے پینل کی جگہ، کیبل کی گنتی، اور تنصیب کی پیچیدگی کو کم کرنے کے لیے سازوسامان کے مینوفیکچررز کی بڑھتی ہوئی مانگ کو پورا کرتا ہے۔
بجلی کے رابطوں کو محفوظ، کم مزاحمت والے کنکشنز کے لیے ڈیزائن کیا گیا ہے، جبکہ سگنل کے رابطوں کو ڈھال دیا گیا ہے اور کراسسٹالک کو کم سے کم کرنے کے لیے پوزیشن میں رکھا گیا ہے۔ ری یونین X سیریز کو عمودی طور پر مربوط عمل کے ذریعے تیار کرتا ہے — درست مشینی اور انجیکشن مولڈنگ سے خودکار اسمبلی اور 100% برقی جانچ کے ذریعے۔ جدید صنعتی آلات، بیٹری، توانائی، ای بائیک، ایل ای ڈی، یا روبوٹکس ڈیزائن کرنے والے انجینئرز کے لیے، یہ کنیکٹر ایک قابل اعتماد، موثر حل فراہم کرتا ہے جو وائرنگ کو آسان بناتا ہے اور مجموعی نظام کے نقوش کو کم کرتا ہے۔
| فیچر | فائدہ |
| ایک کنیکٹر میں پاور اور سگنل | ایک ہی انٹرفیس میں پاور ڈیلیوری (30A تک) اور سگنل ٹرانسمیشن کو یکجا کرتا ہے—پینل کی جگہ اور کیبل کی گنتی کو کم کرتا ہے۔ |
| تیز گردش تالا لگا نظام | قابل سماعت تالا کی تصدیق کے ساتھ فوری، ایک ہاتھ سے ملاپ - تنصیب اور دیکھ بھال کے وقت کو کم کرتا ہے۔ |
| IP67 ماحولیاتی سگ ماہی | دھول سے تنگ اور عارضی وسرجن سے محفوظ - صنعتی اور بیرونی ایپلی کیشنز کے لیے قابل اعتماد۔ |
| متعدد پاور سگنل کنفیگریشنز | 1X سیریز: 2+4 پن 3X سیریز: 3+9 پن - مختلف طاقت اور سگنل کی ضروریات کے مطابق۔ |
| پلاسٹک ہاؤسنگ | نایلان مواد—UL94-V0، سنکنرن مزاحم، لباس مزاحم |
| گولڈ پلیٹڈ رابطے | کم رابطے کی مزاحمت اور سنکنرن سے تحفظ - سینکڑوں میٹنگ سائیکلوں پر کارکردگی کو برقرار رکھتا ہے۔ |
| -40°C سے +105°C آپریشن | درجہ حرارت کی وسیع رینج انتہائی صنعتی اور بیرونی حالات کا احاطہ کرتی ہے۔ |
| پیرامیٹر | تفصیلات |
| رابطہ کنفیگریشنز | 3 پاور + 9 سگنل |
| پاور رابطہ کرنٹ | فی رابطہ 30A تک |
| پاور وولٹیج | 300V AC/DC تک |
| سگنل رابطہ کرنٹ | فی رابطہ 5A تک |
| سگنل وولٹیج | 30V DC تک |
| مزاحمت سے رابطہ کریں۔ | ≤5mΩ |
| موصلیت مزاحمت | ≥2000MΩ |
| ڈائی الیکٹرک کا مقابلہ | 1 منٹ کے لیے 1500V AC |
| ملن سائیکل | ≥1,000 بار |
| آپریٹنگ درجہ حرارت | -40°C ~ +105°C |
| تحفظ کی درجہ بندی | IP67 (میٹڈ حالت) |
| ہاؤسنگ میٹریل | PA6+GF سیاہ رنگ |
| رابطہ کا مواد | C54400 اور C3602 گولڈ چڑھانا اور نیل چڑھانا |
| کیبل ایگزٹ | سیدھا یا دائیں زاویہ |
| پہلو | ری یونین ایکس سیریز ہائبرڈ | پاور + سگنل کنیکٹر کو الگ کریں۔ | پریمیم یورپی ہائبرڈ کنیکٹر برانڈز |
| پینل کی جگہ | ایک پینل کٹ آؤٹ درکار ہے۔ | دو پینل کٹ آؤٹ درکار ہیں۔ | ایک پینل کٹ آؤٹ |
| کیبل شمار | ایک کیبل درکار ہے۔ | دو کیبلز درکار ہیں۔ | ایک کیبل |
| قیمت | حجم کے موافق قیمتوں کا تعین | کم اجزاء کی لاگت، اعلی تنصیب کی لاگت | 3-4× زیادہ |
| تنصیب کا وقت | گھٹا ہوا (ایک کنیکٹر) | توسیع شدہ (دو کنیکٹر) | کم کر دیا |
| IP67 سگ ماہی | معیاری | متغیر | معیاری |
| رابطہ کنفیگریشنز | متعدد اختیارات - جامع | مرضی کے مطابق | محدود رینج |
| پاور ریٹنگ | 30A تک | اسی طرح | اسی طرح |
| 100% الیکٹریکل ٹیسٹنگ | ہر یونٹ | نمونے پر مبنی | نمونے پر مبنی |
| ٹریس ایبلٹی | ERP ٹریس ایبل | متغیر | جی ہاں |
| لیڈ ٹائم | 12-15 دن | 4-8 ہفتے | 4-8 ہفتے |
| حسب ضرورت | کم MOQ | متغیر | ہائی MOQ |
ری یونین کا فائدہ: آپ کو انٹیگریٹڈ پاور سگنل کنیکٹیویٹی، پینل کی جگہ کی ضروریات میں کمی، اور آسان کیبل مینجمنٹ—یہ سب کچھ یورپی برانڈز کی پریمیم لاگت کے بغیر لاگت سے موثر قیمت پر ملتا ہے۔
| سرٹیفیکیشن | دائرہ کار |
| ISO 9001:2015 | کوالٹی مینجمنٹ—ڈیزائن، پروڈکشن، اور بعد از فروخت سروس۔ |
| ISO 14001:2015 | ماحولیاتی انتظام - تصدیق شدہ فضلہ میں کمی اور پائیدار طرز عمل۔ |
| ISO 13485:2016 | میڈیکل ڈیوائس کوالٹی مینجمنٹ — تشخیصی یا نگرانی کے آلات میں استعمال ہونے والی X سیریز کے لیے قابل اطلاق۔ |
| UL تسلیم شدہ | شمالی امریکہ کی منڈیوں کے لیے اجزاء کی سطح کی حفاظت کا سرٹیفیکیشن۔ |
| RoHS | خطرناک مادوں کی پابندی - EU کی ہدایت کی تعمیل۔ |
ری یونین کی X سیریز کی پیداوار لائن سخت عمل کے کنٹرول کے تحت چلتی ہے۔ IP67 سیلنگ کی تصدیق ہر پروڈکشن بیچ پر اصل وسرجن ٹیسٹنگ کے ذریعے کی جاتی ہے۔ ٹیسٹ کے ریکارڈ، مواد کے سرٹیفکیٹ، اور معائنہ کی رپورٹیں ہر بیچ کے لیے رکھی جاتی ہیں۔
بنیادی فائدہ ہے۔جگہ اور کیبل کی کارکردگی. ایک ہائبرڈ کنیکٹر:
پینل کٹ آؤٹ کو کم کرتا ہے۔- ایک کنیکٹر بمقابلہ دو یا تین الگ الگ کنیکٹر۔
کیبل کی تعداد کو کم کرتا ہے۔- ایک کیبل اسمبلی بمقابلہ متعدد کیبلز۔
تنصیب کو آسان بناتا ہے۔- ایک ملن آپریشن بمقابلہ متعدد آپریشن۔
ممکنہ ناکامی پوائنٹس کو کم کرتا ہے۔- کم کنکشن کا مطلب ہے ناکامی کے کم پوائنٹس۔
کیبل کے انتظام کو بہتر بناتا ہے۔- ایک کیبل کو روٹ اور محفوظ کرنا آسان ہے۔
پینل کی محدود جگہ والے آلات کے لیے—جیسے طبی آلات، روبوٹکس، یا کمپیکٹ صنعتی کنٹرول—ہائبرڈ کنیکٹر اکثر ضروری ہوتا ہے۔
ری یونین مندرجہ ذیل تنصیب کے طریقوں کی سفارش کرتا ہے:
ملن- اس وقت تک مضبوطی سے دبائیں جب تک کہ قابل سماعت کلک لاک کی تصدیق نہ کرے۔
O-ring معائنہ- اگر خرابی، کریکنگ، یا سختی نظر آتی ہے تو O-ring کو تبدیل کریں۔
کیبل موڑ کا رداس- کم سے کم برقرار رکھیں5 × کیبل قطر کنیکٹر کے اندراج پر۔
واقفیت- اورینٹ کیبل آؤٹ ڈور/ واش ڈاؤن تنصیبات کے لیے نیچے کی طرف نکلتی ہے۔
