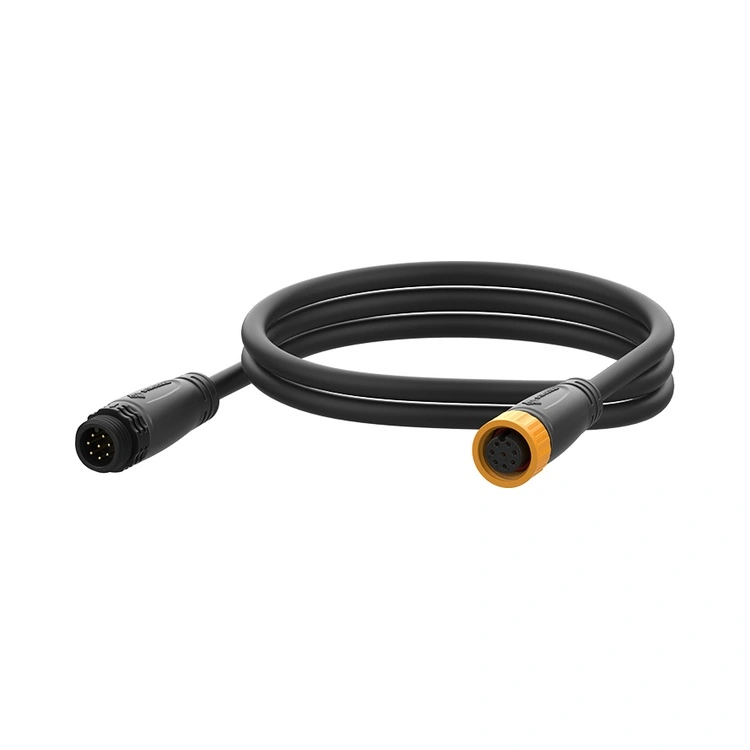

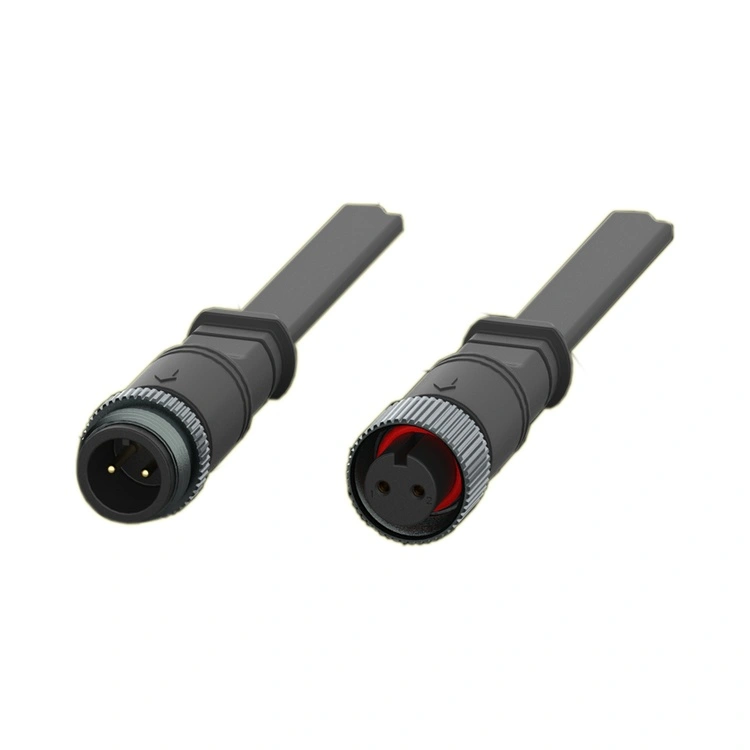

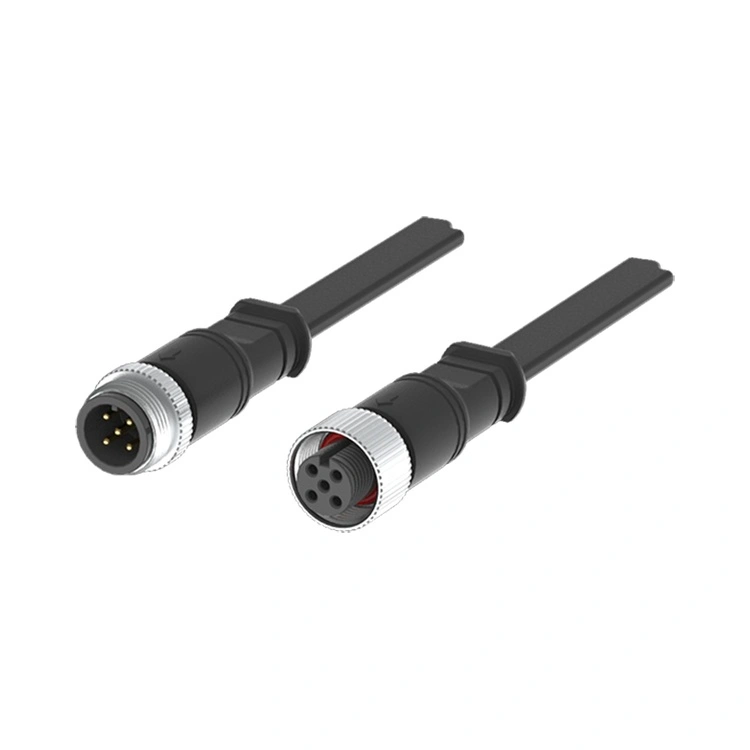

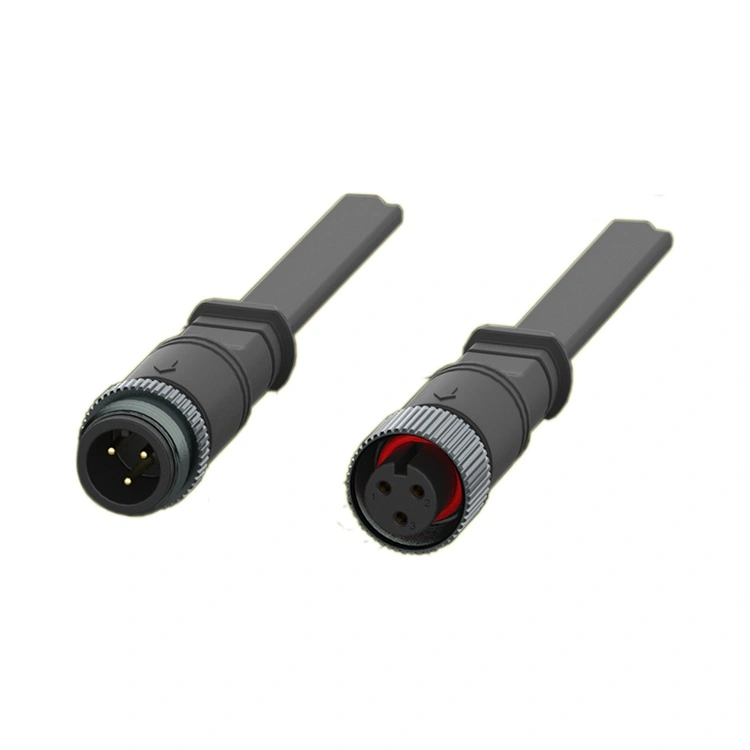

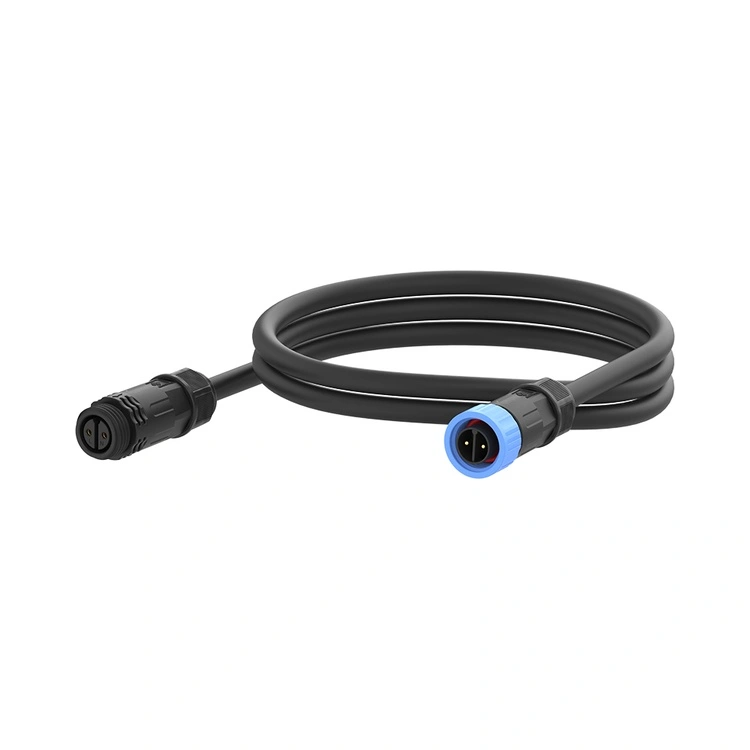

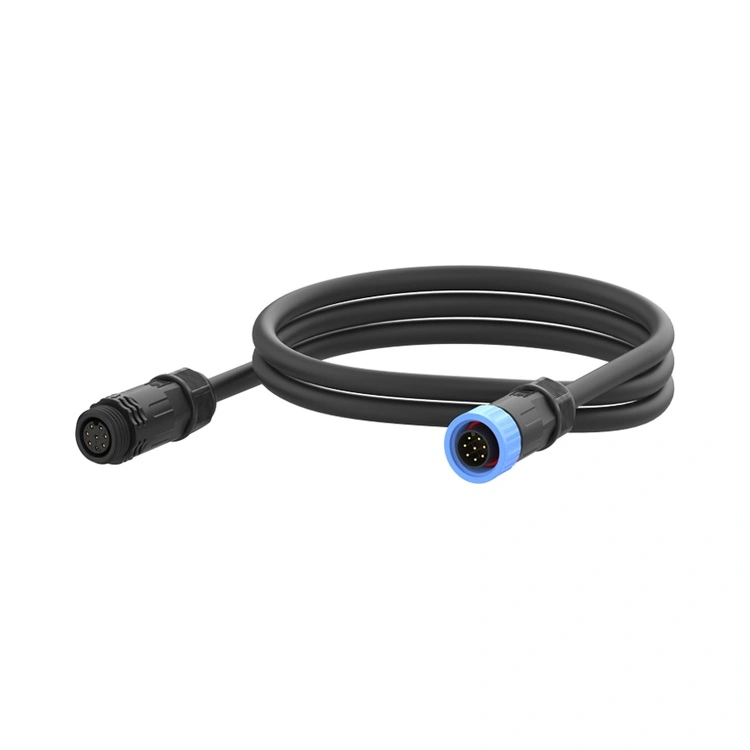

M16 سیریز LED لائٹ کنیکٹر ذہین LED لائٹنگ سسٹمز کے لیے ری یونین کا خصوصی انٹر کنیکٹ ہے — مدھم کنٹرول والی اسٹریٹ لائٹس سے لے کر رنگ بدلنے کی صلاحیتوں کے ساتھ آرکیٹیکچرل لائٹنگ تک۔ یہ تھریڈڈ سرکلر کنیکٹر IP67/IP68 سیلنگ کے ساتھ ایک مضبوط 16mm انٹرفیس کو جوڑتا ہے، جو اسے بیرونی تنصیبات کے لیے موزوں بناتا ہے جہاں پاور اور سگنل کی سالمیت دونوں ضروری ہیں۔
کلیدی ہائبرڈ 2+4 پن ورژن (2 پاور پن + 4 سگنل پن) سمیت 2 سے 8 پن کنفیگریشنز میں دستیاب ہے، M16 سیریز ہائی کرنٹ پاور ڈیلیوری (15A تک) اور کم وولٹیج کنٹرول سگنلز (DALI، DMX، 0-10V ڈمنگ، یا سنگل کمپیکٹ RS-4 کے اندر) دونوں کو سپورٹ کرتی ہے۔
ہاؤسنگ اعلی درجہ حرارت کے تھرمو پلاسٹک سے بہترین موسم کی مزاحمت کے ساتھ تعمیر کی گئی ہے، جبکہ رابطے کو کم اور مستحکم رابطے کی مزاحمت کو یقینی بنانے کے لیے منتخب سونے کی چڑھائی کے ساتھ پیتل سے مشینی کی گئی ہے۔ ری یونین ایم 16 سیریز کو عمودی طور پر مربوط عمل کے ذریعے تیار کرتا ہے — درست مشینی اور انجیکشن مولڈنگ سے خودکار اسمبلی اور 100% برقی جانچ کے ذریعے۔
سولڈر یا پی سی بی ٹرمینیشن کے ساتھ پینل ماؤنٹ اور کیبل ماؤنٹ ورژن میں دستیاب، M16 سیریز متنوع luminaire ڈیزائنوں کے مطابق ہوتی ہے۔ سمارٹ شہروں، سرنگوں، یا کھیلوں کے اسٹیڈیموں کے لیے منسلک روشنی کے نظام کو ڈیزائن کرنے والے انجینئرز کے لیے، یہ کنیکٹر ایک قابل اعتماد، موسم سے بند انٹر کنیکٹ فراہم کرتا ہے جو کیبل کی گنتی کو کم کرتا ہے اور تنصیب کو آسان بناتا ہے۔
| فیچر | فائدہ |
| IP67/IP68 ماحولیاتی سگ ماہی | دھول، بارش، اور عارضی وسرجن کو برداشت کرتا ہے — آؤٹ ڈور اسٹریٹ لائٹس، ٹنل لائٹنگ، اور اسپورٹس اسٹیڈیم کے لیے قابل اعتماد۔ |
| ہائبرڈ 2+4 پن کنفیگریشن | ایک کنیکٹر میں 2 پاور پن (10A) اور 4 سگنل پن (3A) کو جوڑتا ہے—کیبل کی گنتی کو کم کرتا ہے اور luminaire وائرنگ کو آسان بناتا ہے۔ |
| پاور ریٹنگز 15A تک | ہائی پاور LED بوجھ کو ہینڈل کرتا ہے — جو اسٹریٹ لائٹس، فلڈ لائٹس اور اسٹیڈیم کی روشنی کے لیے موزوں ہے۔ |
| سگنل دوستانہ ڈیزائن | علیحدہ پاور اور سگنل رابطے مداخلت کو روکتے ہیں۔ |

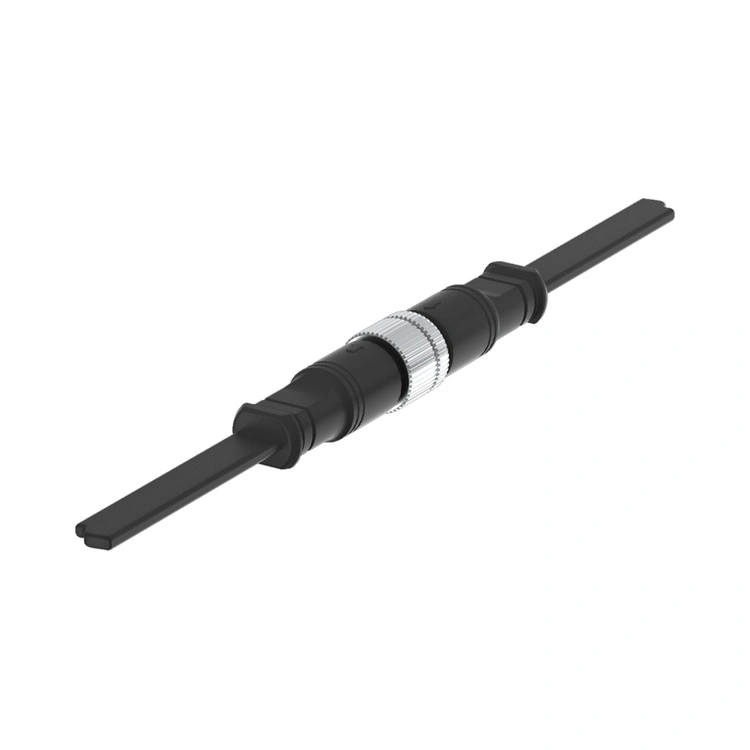

| تھریڈڈ لاکنگ میکانزم | کمپن مزاحم ملاپ — ہوا، ٹریفک کمپن، اور تھرمل سائیکلنگ سے ڈھیلے ہونے سے روکتا ہے۔ |
| گولڈ پلیٹڈ پیتل کے رابطے | کم رابطہ مزاحمت (≤3mΩ) اور سنکنرن تحفظ — مستقل LED ڈرائیور اور کنٹرول سگنل کی کارکردگی کو برقرار رکھتا ہے۔ |
| -40°C سے +105°C آپریشن | درجہ حرارت کی وسیع رینج انتہائی بیرونی حالات کا احاطہ کرتی ہے—آرکٹک سردیوں سے لے کر صحرا کی گرمیوں تک۔ |
| ملٹی پن کے اختیارات (2-8 پن) | سادہ صرف پاور لیومینیئرز اور پیچیدہ ملٹی چینل رنگ بدلنے والے فکسچر کو سپورٹ کرتا ہے۔ |
| پیرامیٹر | 2 پن | 3 پن | 4 پن | 5 پن | 6 پن | 7 پن | 8 پن | 2+4-پن |
| وولٹیج کی درجہ بندی | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| موجودہ درجہ بندی | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| وائر سیکشن | 0.75-1.5mm² | 0.75-1.5mm² | 0.5-1.0mm² | 0.5-1.0mm² | 0.25-0.5mm² | 0.25-0.5mm² | 0.25-0.5mm² | 1.5/0.5mm² |
آپریٹنگ درجہ حرارت:-40°C ~ +105°C
تحفظ کی درجہ بندی:IP67 / IP68 (میٹڈ)
ہاؤسنگ مواد:اعلی درجہ حرارت تھرمو پلاسٹک
رابطہ کا مواد:گولڈ چڑھایا تانبے کا کھوٹ
رابطہ مزاحمت:≤3mΩ
ملاوٹ کے چکر:≥500
آتش گیر درجہ بندی:UL 94 V-0
تمام مواد RoHS کے مطابق ہیں۔
اسمارٹ اسٹریٹ لائٹنگ- DALI یا 0-10V کنٹرول کے ساتھ سنٹرلائزڈ ڈمنگ اور مانیٹرنگ سسٹم۔
ٹنل لائٹنگ- مدھم اور فالٹ رپورٹنگ کے ساتھ ہائی پاور لیومینیئرز۔
آرکیٹیکچرل اور اگواڑا لائٹنگ- آر جی بی اور ٹیون ایبل وائٹ سسٹم جن کو ڈی ایم ایکس کنٹرول کی ضرورت ہوتی ہے۔
اسٹیڈیم اور کھیلوں کی روشنی- سائٹ پر مدھم اور کنٹرول کے ساتھ ہائی پاور فلڈ لائٹس۔
صنعتی ہائی بے لائٹنگ- موشن سینسنگ اور دن کی روشنی کی کٹائی کے ساتھ گودام اور فیکٹری کی روشنی۔
میرین اور آف شور لائٹنگ- جہازوں اور آف شور پلیٹ فارمز کے لیے سنکنرن مزاحم فکسچر۔
شمسی توانائی سے چلنے والی روشنی- بیٹری کے انتظام اور مدھم ہونے کے ساتھ آف گرڈ سسٹم۔
سنگاپور کی لینڈ ٹرانسپورٹ اتھارٹی DALI پروٹوکول کے ذریعے سنٹرلائزڈ ڈمنگ اور فالٹ رپورٹنگ کے ساتھ 25,000 سٹریٹ لائٹس کو سمارٹ LED لیومینیئرز میں اپ گریڈ کر رہی تھی۔ پراجیکٹ کے لیے ایسے کنیکٹرز کی ضرورت ہے جو ایک ہی کیبل میں پاور اور DALI کنٹرول سگنل دونوں لے جانے کے قابل ہوں - تنصیب کی پیچیدگی اور کیبل کی لاگت کو کم کرنا۔ ری یونین نے M16 سیریز کو 2+4 ہائبرڈ کنفیگریشن (ایل ای ڈی ڈرائیور کے لیے 2 پاور پن، DALI کے لیے 4 سگنل پن)، IP67 سیلنگ، اور پہلے سے اسمبل شدہ PUR کیبل ہارنیس کے ساتھ فراہم کیا۔25,000 سے زیادہ کنیکٹر فراہم کیے گئے۔ منصوبے بھر میں. سنگاپور کی اشنکٹبندیی آب و ہوا (زیادہ نمی، شدید بارش) میں 2 سال کے آپریشن کے بعد، پروجیکٹ نے رپورٹ کیاکنیکٹر کی ناکامی کی شرح 0.01%. کلائنٹ نے 2+4 ہائبرڈ ڈیزائن کا سہرا سنگل کیبل کی تنصیب کو فعال کرنے کے لیے دیا، جس سے پچھلی علیحدہ پاور/سگنل تنصیبات کے مقابلے میں وائرنگ کا وقت 35 فیصد کم ہو گیا۔
| سرٹیفیکیشن | دائرہ کار |
| ISO 9001:2015 | کوالٹی مینجمنٹ—ڈیزائن، پروڈکشن، اور بعد از فروخت سروس۔ |
| ISO 14001:2015 | ماحولیاتی انتظام - تصدیق شدہ فضلہ میں کمی اور پائیدار طرز عمل۔ |
| ISO 13485:2016 | میڈیکل ڈیوائس کوالٹی مینجمنٹ — تشخیصی یا نگرانی کے آلات میں استعمال ہونے والے M16 کے لیے قابل اطلاق۔ |
| UL تسلیم شدہ | شمالی امریکہ کی منڈیوں کے لیے اجزاء کی سطح کی حفاظت کا سرٹیفیکیشن۔ |
| RoHS | خطرناک مادوں کی پابندی - EU کی ہدایت کی تعمیل۔ |
ری یونین کی M16 LED کنیکٹر پروڈکشن لائن سخت عمل کے کنٹرول کے تحت چلتی ہے۔ IP67 سیلنگ کی تصدیق ہر پروڈکشن بیچ پر اصل وسرجن ٹیسٹنگ کے ذریعے کی جاتی ہے۔ ٹیسٹ ریکارڈز، میٹریل سرٹیفکیٹ، اور معائنہ رپورٹیں ہر بیچ کے لیے برقرار رکھی جاتی ہیں، جو آپ کے کوالٹی آڈٹ اور کسٹمر کی دستاویزات کی ضروریات کو سپورٹ کرتی ہیں۔
2+4 ہائبرڈ کنفیگریشن خاص طور پر قابل قدر ہے۔سمارٹ ایل ای ڈی لائٹنگ سسٹم جہاں پاور اور کنٹرول سگنل دونوں کی ضرورت ہے:
2 پاور پن ایل ای ڈی ڈرائیور کے لیے 250V پر ہائی کرنٹ (10A) فراہم کریں۔
4 سگنل پن کم وولٹیج کنٹرول سگنل (جیسے، DALI، DMX، 0-10V dimming، یا RS-485 ڈیٹا) لے جائیں۔
دونوں کو ایک کنیکٹر میں ملا کر، آپ الگ الگ پاور اور سگنل کیبلز کی ضرورت کو ختم کر دیتے ہیں — انسٹالیشن کے وقت، کیبل کی لاگت اور پینل کی جگہ کو کم کرنا۔ یہ خاص طور پر سمارٹ اسٹریٹ لائٹنگ کے لیے قابل قدر ہے، جہاں روشنیوں کو اکثر ایک دوسرے سے دور رکھا جاتا ہے، اور ایک ہی ہائبرڈ کیبل چلانا الگ الگ پاور اور کنٹرول کیبلز چلانے کے مقابلے میں نمایاں طور پر زیادہ سرمایہ کاری مؤثر ہے۔
ہاں — 2+4 ہائبرڈ کنفیگریشن فراہم کرتا ہے۔4 آزاد سگنل رابطےایک ہی کنیکٹر میں متعدد پروٹوکول لے جانے کی اجازت دیتا ہے۔ مثال کے طور پر:
ڈالی 2 تاروں (ڈیٹا + گراؤنڈ) کی ضرورت ہے۔
ڈی ایم ایکس(RS-485) کو 3 تاروں کی ضرورت ہوتی ہے (ڈیٹا+، ڈیٹا-، گراؤنڈ)۔
0-10V مدھم ہونا 2 تاروں کی ضرورت ہے (دھیما + زمین)۔
4 سگنل پنوں کے ساتھ، آپ DALI (2 پن) + ایک اضافی کنٹرول چینل، یا مکمل DMX نفاذ (3 پن) + ایک اسپیئر کو سپورٹ کرسکتے ہیں۔ ایسی ایپلی کیشنز کے لیے جن کے لیے زیادہ سگنل لائنز کی ضرورت ہوتی ہے (مثال کے طور پر، ٹیون ایبل وائٹ + آر جی بی کلر کنٹرول)، ہم 5-، 6-، یا 8-پن کنفیگریشنز استعمال کرنے کی تجویز کرتے ہیں۔ ہماری انجینئرنگ ٹیم آپ کے مخصوص پروٹوکول کی ضروریات کے لیے بہترین پن کنفیگریشن کو منتخب کرنے میں آپ کی مدد کر سکتی ہے۔
بیرونی ایل ای ڈی تنصیبات میں IP67/IP68 سیلنگ حاصل کرنے اور برقرار رکھنے کے لیے، ری یونین تجویز کرتا ہے:
ملن torque- کپلنگ نٹ کو ہاتھ سے سخت کریں جب تک کہ O-ring پینل کی سطح سے رابطہ نہ کرے، پھر اضافی ٹارک لگائیں۔0.6-0.8Nmایک torque رنچ کا استعمال کرتے ہوئے. 1.0Nm سے زیادہ نہ ہو۔
O-ring معائنہ- اگر خرابی، کریکنگ، یا سختی نظر آتی ہے تو O-ring کو تبدیل کریں۔
تبدیلی کا شیڈول- بیرونی LED تنصیبات کے لیے (روزانہ تھرمل سائیکلنگ، UV نمائش، بارش)، حفاظتی دیکھ بھال کے حصے کے طور پر O-Rings ہر 2-3 سال بعد تبدیل کریں۔
کیبل موڑ کا رداس- کا کم از کم موڑ کا رداس برقرار رکھیں5 × کیبل قطر کیبل مہر پر دباؤ کو روکنے کے لئے کنیکٹر کے اندراج پر۔
کیبل واقفیت- بیرونی تنصیبات کے لیے، سیل انٹرفیس کے قریب پانی جمع ہونے سے روکنے کے لیے کیبل کے باہر نکلنے کی سمت نیچے کی طرف کریں۔
صفائی- کنیکٹر کے بیرونی حصوں کو دوبارہ جوڑنے سے پہلے ہلکے صابن اور پانی سے صاف کریں تاکہ ملبے کو مہر سے سمجھوتہ کرنے سے روکا جا سکے۔
