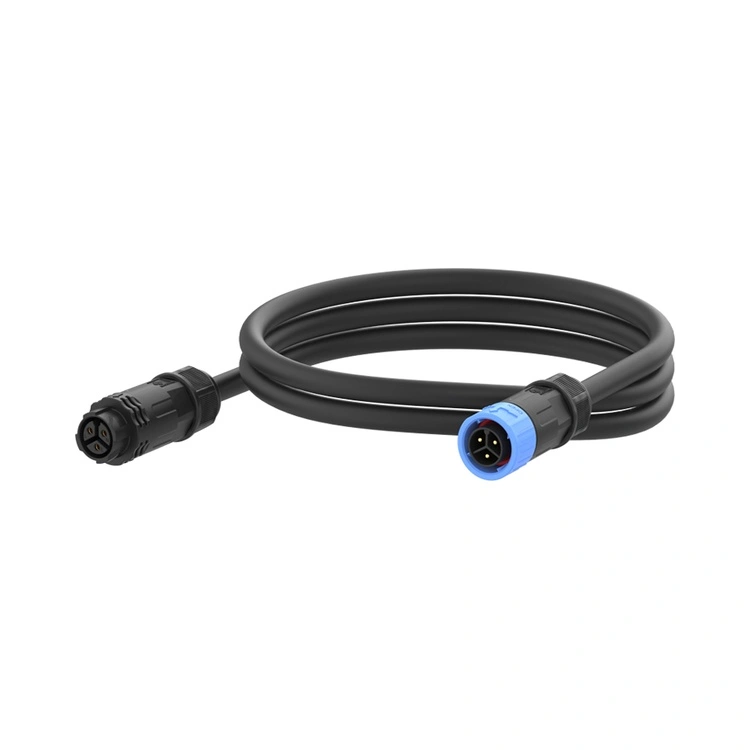

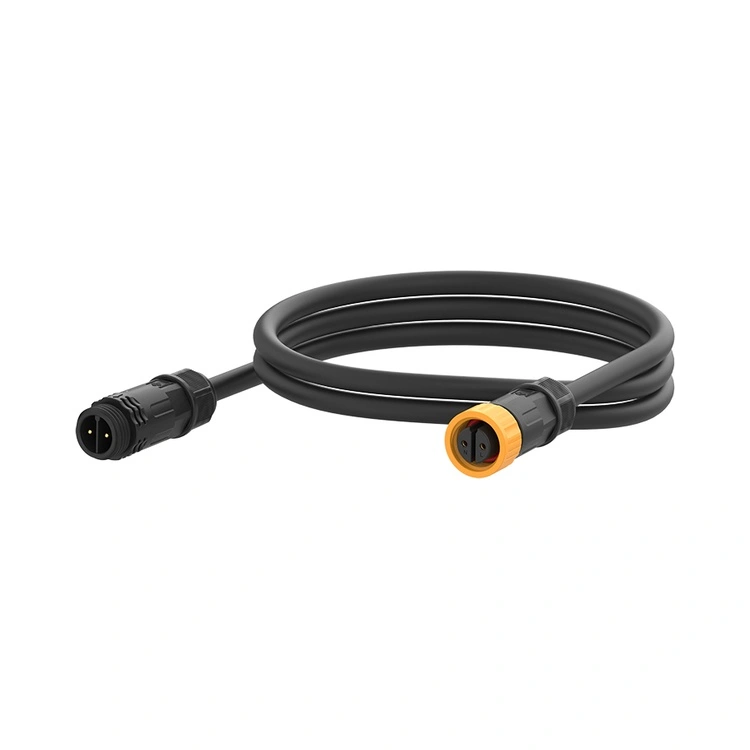

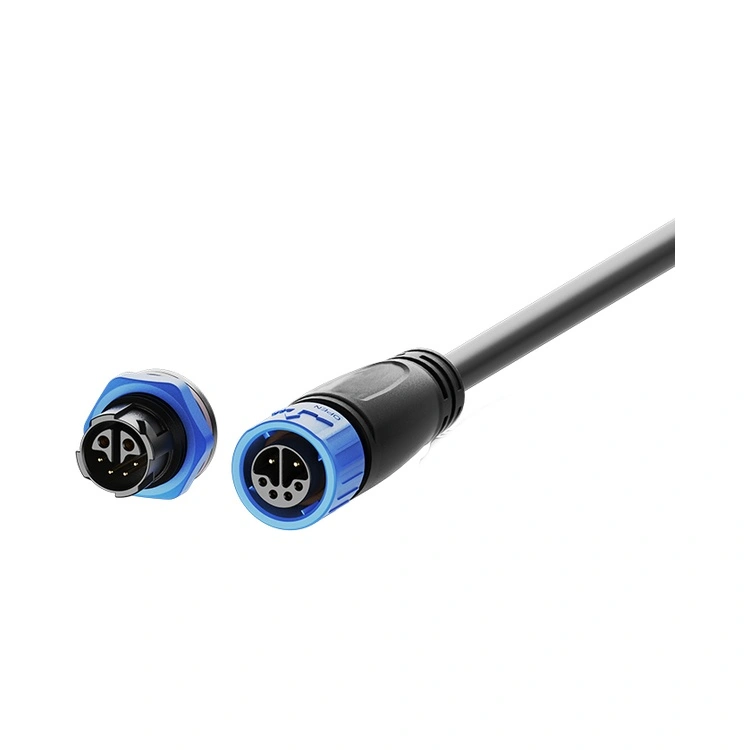

M16 سیریز واٹر پروف کنیکٹر ری یونین کا درمیانی فاصلے کا صنعتی انٹرکنیکٹ ہے، جو کمپیکٹ M12 کنیکٹرز اور بڑے M20/M25 پاور کنیکٹرز کے درمیان فرق کو ختم کرنے کے لیے ڈیزائن کیا گیا ہے۔ IP67/IP68 سگ ماہی کے معیارات سے تصدیق شدہ، یہ تھریڈڈ سرکلر کنیکٹر ایک مضبوط 16mm انٹرفیس کو جوڑتا ہے جس میں ماحولیاتی تحفظ کے لیے موزوں ہے واش ڈاؤن ماحول، بیرونی تنصیبات، اور صنعتی سامان معتدل بجلی کی ضروریات کے ساتھ۔

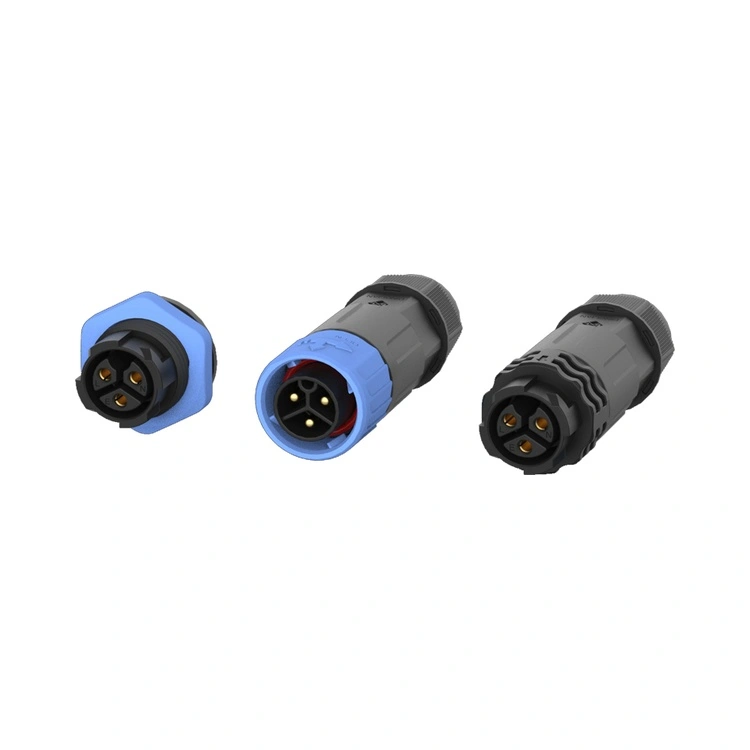

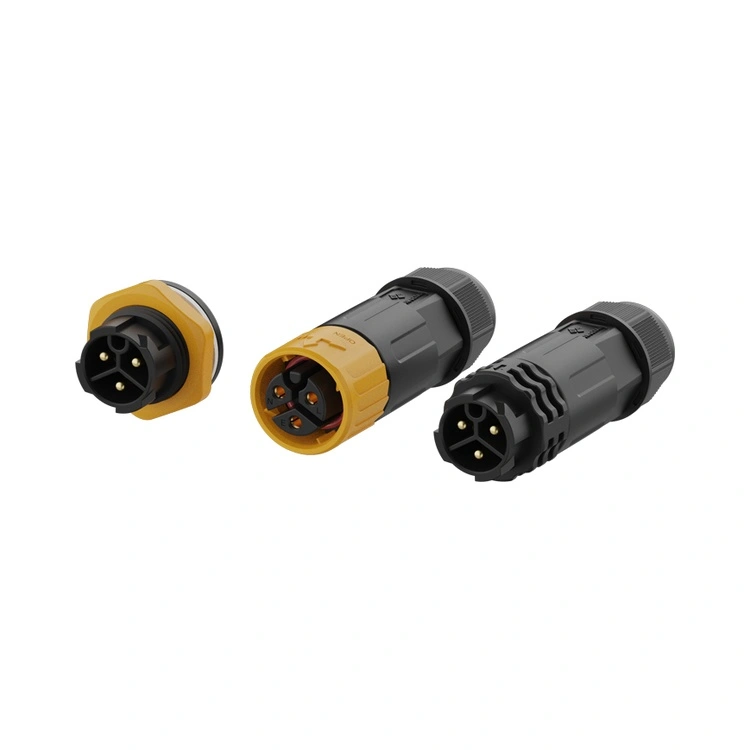

روابط کو پیتل سے سلیکٹیو گولڈ پلاٹنگ کے ساتھ مشین بنایا جاتا ہے، جو سینکڑوں میٹنگ سائیکلوں پر کم اور قابل رابطہ مزاحمت کو برقرار رکھتے ہیں۔ ری یونین ایم 16 سیریز کو عمودی طور پر مربوط عمل کے ذریعے تیار کرتا ہے - خودکار اسمبلی اور 100% الیکٹریکل ٹیسٹنگ کے ذریعے درست مشینی سے۔ پینل ماؤنٹ اور کیبل ماؤنٹ ورژن میں دستیاب ہے، سولڈر یا پی سی بی ختم کرنے کے ساتھ، M16 سیریز متنوع آلات کے ڈیزائن کے مطابق ہوتی ہے۔ انجینئرز کے لیے ایک کنیکٹر کی ضرورت ہوتی ہے جو M12 سے زیادہ موجودہ صلاحیت پیش کرتا ہے لیکن ایک مستحکم شکل کے عنصر میں، یہ کنیکٹر ایک قابل اعتماد، مہر بند باہم مربوط حل فراہم کرتا ہے۔
| فیچر | فائدہ |
| IP67/IP68 ماحولیاتی سگ ماہی | دھول، عارضی وسرجن، اور توسیعی وسرجن کو برداشت کرتا ہے — واش ڈاؤن، آؤٹ ڈور اور سمندری تنصیبات کے لیے قابل اعتماد۔ |
| 2 سے 8 پن کنفیگریشنز | سادہ پاور کنکشن، ملٹی سگنل، اور ہائبرڈ پاور سگنل ایپلی کیشنز کو سپورٹ کرتا ہے۔ |
| ہائبرڈ 2+4 پن آپشن | ایک کنیکٹر میں پاور (2 پن، 10A) اور سگنل (4 پن، 3A) کو یکجا کرتا ہے—کیبل کی گنتی اور پینل کی جگہ کو کم کرتا ہے۔ |
| موجودہ ریٹنگز 15A تک | اعتدال پسند بجلی کے بوجھ کو ہینڈل کرتا ہے—موٹرز، ایکچیوٹرز، اور ایل ای ڈی لائٹنگ کے لیے موزوں ہے۔ |
| تھریڈڈ لاکنگ میکانزم | کمپن مزاحم ملاپ — مشینری کی نقل و حرکت اور تھرمل سائیکلنگ سے ڈھیلے ہونے سے روکتا ہے۔ |
| گولڈ پلیٹڈ پیتل کے رابطے | کم رابطہ مزاحمت (≤3mΩ) اور سنکنرن تحفظ — مرطوب ماحول میں کارکردگی کو برقرار رکھتا ہے۔ |
| اعلی درجہ حرارت PA66 ہاؤسنگ | -40°C سے +105°C آپریشن—صنعتی اور بیرونی درجہ حرارت کی انتہا کا احاطہ کرتا ہے۔ |
| پیرامیٹر | 2 پن | 3 پن | 4 پن | 5 پن | 6 پن | 7 پن | 8 پن | 2+4-پن |
| وولٹیج کی درجہ بندی | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| موجودہ درجہ بندی | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| وائر سیکشن | 0.75-1.5mm² | 0.75-1.5mm² | 0.5-1.0mm² | 0.5-1.0mm² | 0.25-0.5mm² | 0.25-0.5mm² | 0.25-0.5mm² | 1.5/0.5mm² |
آپریٹنگ درجہ حرارت: -40°C ~ +105°C
تحفظ کی درجہ بندی: IP67 / IP68 (میٹڈ)
ہاؤسنگ میٹریل: ہائی ٹمپریچر تھرمو پلاسٹک
رابطہ کا مواد: گولڈ چڑھایا تانبے کا مرکب
رابطہ مزاحمت: ≤3mΩ
ملاوٹ کے چکر: ≥500
آتش گیر درجہ بندی: UL 94 V-0
تمام مواد RoHS کے مطابق ہیں۔
| پہلو | ری یونین M16 سیریز | پریمیم یورپی M16 برانڈز | کم قیمت غیر برانڈڈ M16 |
| قیمت | حجم کے موافق قیمتوں کا تعین | 3-4× زیادہ | پہلے سے سستا |
| سگ ماہی کی درجہ بندی | IP67/IP68 - معیاری | IP67 عام | غیر تصدیق شدہ دعوے |
| موجودہ درجہ بندی | 15A تک | 15A تک عام | متغیر |
| پن کے اختیارات | 2~8 پنز کے علاوہ ہائبرڈ 2+4 پن | محدود رینج | نامکمل انتخاب |
| 100% الیکٹریکل ٹیسٹنگ | ہر یونٹ | نمونے پر مبنی | بے ترتیب یا کوئی نہیں۔ |
| ٹریس ایبلٹی | رال سے تیار کنیکٹر تک ERP کا پتہ لگانے کے قابل | جی ہاں | کوئی نہیں۔ |
| لیڈ ٹائم | 10-17 دن | 4-8 ہفتے | غیر متوقع |
| حسب ضرورت MOQ | کم (100 ٹکڑے) | اعلی (500+) | پیش نہیں کیا گیا۔ |
| ٹیکنیکل سپورٹ | 10 افراد کی انجینئرنگ ٹیم کی طرف سے 24 گھنٹے کا جواب | اچھا لیکن سست | محدود |
| آئی ایس او سرٹیفیکیشن | 9001، 14001، 13485 | عام طور پر 9001 | عام طور پر کوئی نہیں۔ |
| سرٹیفیکیشن | دائرہ کار |
| ISO 9001:2015 | کوالٹی مینجمنٹ—ڈیزائن، پروڈکشن، اور بعد از فروخت سروس۔ |
| ISO 14001:2015 | ماحولیاتی انتظام - تصدیق شدہ فضلہ میں کمی اور پائیدار طرز عمل۔ |
| ISO 13485:2016 | میڈیکل ڈیوائس کوالٹی مینجمنٹ — تشخیصی یا نگرانی کے آلات میں استعمال ہونے والے M16 کے لیے قابل اطلاق۔ |
| UL تسلیم شدہ | شمالی امریکہ کی منڈیوں کے لیے اجزاء کی سطح کی حفاظت کا سرٹیفیکیشن۔ |
| RoHS | خطرناک مادوں کی پابندی - EU کی ہدایت کی تعمیل۔ |
ری یونین کی M16 پروڈکشن لائن سخت عمل کے کنٹرول کے تحت چلتی ہے۔ IP67/IP68 سیلنگ کی تصدیق ہر پروڈکشن بیچ پر اصل وسرجن ٹیسٹنگ کے ذریعے کی جاتی ہے۔ ٹیسٹ ریکارڈز، میٹریل سرٹیفکیٹ، اور معائنہ رپورٹیں ہر بیچ کے لیے برقرار رکھی جاتی ہیں، جو آپ کے کوالٹی آڈٹ اور کسٹمر کی دستاویزات کی ضروریات کو سپورٹ کرتی ہیں۔
2+4 ہائبرڈ کنفیگریشن ایک سنگل کنیکٹر ہاؤسنگ میں دو پاور رابطوں (ریٹیڈ 10A, 250V) اور چار سگنل کنٹیکٹس (3A، 50V کی درجہ بندی) کو یکجا کرتی ہے۔ یہ ڈیزائن اہم فوائد پیش کرتا ہے:
کیبل کی تعداد کو کم کرتا ہے – الگ الگ پاور اور سگنل کیبلز چلانے کے بجائے، ایک کیبل دونوں کو لے جاتی ہے۔
پینل کی جگہ بچاتا ہے – ایک پینل کٹ آؤٹ دو کی جگہ لے لیتا ہے۔
تنصیب کو آسان بناتا ہے – دو کے بجائے ایک کنیکٹر میٹ کرنے کے لیے۔
عام ایپلی کیشنز میں موٹر ڈرائیوز (پاور + انکوڈر فیڈ بیک)، LED luminaires (power + DALI کنٹرول)، اور صنعتی سینسر شامل ہیں جن میں پاور اور ڈیٹا دونوں کی ضرورت ہوتی ہے۔ اگر آپ کے آلے کو پاور کے لیے >4A کی ضرورت ہے اور اس میں کم وولٹیج سگنلز بھی ہیں، تو 2+4 ہائبرڈ اکثر سب سے زیادہ موثر حل ہوتا ہے۔
دونوں درجہ بندی ایک ہی کنیکٹر ڈیزائن پر دستیاب ہیں، لیکن عملی فرق یہ ہے:
IP67 – عارضی وسرجن سے محفوظ (30 منٹ کے لیے 1m)۔ زیادہ تر آؤٹ ڈور اور واش ڈاؤن ایپلی کیشنز کے لیے موزوں ہے۔
IP68 – مسلسل ڈوبنے سے محفوظ (گہرائی اور مدت گاہک کے ذریعہ بتائی گئی)۔ سمندری، ڈوبے ہوئے سینسر، اور سیلاب زدہ تنصیبات کے لیے موزوں ہے۔
ری یونین کا معیاری M16 IP67 ریٹیڈ ہے۔ IP68 کے لیے، ہم بہتر O-ring میٹریل اور اختیاری اوور مولڈنگ استعمال کرتے ہیں۔ اپنی متوقع گہرائی اور دورانیے کی وضاحت کریں (مثال کے طور پر، "IP68، 2m کے لیے 24 گھنٹے") اور ہماری انجینئرنگ ٹیم موزوں ہونے کی تصدیق کرے گی۔
IP67 سیلنگ حاصل کرنے اور برقرار رکھنے کے لیے، ری یونین تجویز کرتا ہے:
میٹنگ ٹارک – کپلنگ نٹ کو اس وقت تک ہاتھ سے سخت کریں جب تک کہ O-ring پینل کی سطح سے رابطہ نہ کر لے، پھر ٹارک رینچ کا استعمال کرتے ہوئے 0.6-0.8Nm کا اضافی ٹارک لگائیں۔ 1.0Nm سے زیادہ نہ ہو۔
O-ring معائنہ – اگر خرابی، کریکنگ، یا سختی نظر آتی ہے تو O-ring کو تبدیل کریں۔
تبدیلی کا شیڈول – روزانہ واش ڈاؤن ایپلی کیشنز کے لیے سالانہ؛ معیاری صنعتی ماحول کے لیے ہر 2-3 سال بعد۔
کیبل موڑنے کا رداس – کنیکٹر کے اندراج پر کم از کم 5× کیبل قطر کو برقرار رکھیں۔
واقفیت – آؤٹ ڈور/واش ڈاؤن ایپلی کیشنز کے لیے، اورینٹ کیبل نیچے کی طرف نکلتی ہے۔
