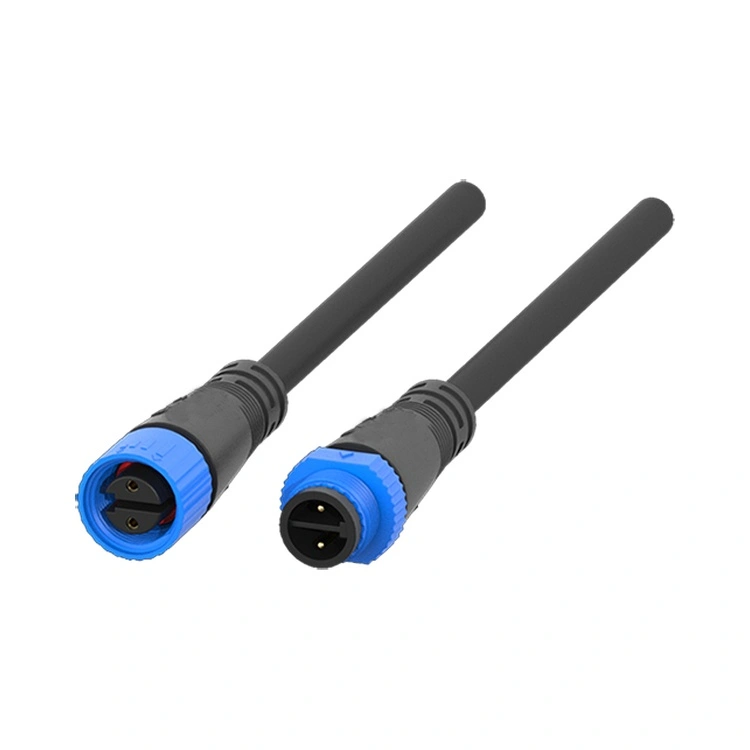

M15 سیریز ایل ای ڈی لائٹ کنیکٹر

M15 سیریز LED لائٹ کنیکٹر آؤٹ ڈور LED لائٹنگ انڈسٹری کے لیے ری یونین کا خصوصی انٹر کنیکٹ ہے—صنعتی روشنی میں سب سے تیزی سے ترقی کرنے والے حصوں میں سے ایک۔ ایل ای ڈی لائٹنگ انٹرفیس کے معیارات سے تصدیق شدہ، یہ تھریڈڈ سرکلر کنیکٹر IP67-ریٹیڈ سیلنگ کے ساتھ ایک کمپیکٹ 15mm F-ٹائپ ڈیزائن کو جوڑتا ہے، جو اسے اسٹریٹ لائٹس، ٹنل لائٹنگ، آرکیٹیکچرل الیومینیشن، اسٹیڈیم فلڈ لائٹس، اور آؤٹ ڈور LED ڈسپلے کے لیے موزوں بناتا ہے۔

کنیکٹر کی رہائش اعلیٰ طاقت والے PA66 تھرمو پلاسٹک سے بنائی گئی ہے، جو دھات کے متبادل کے وزن اور سنکنرن کے خدشات کے بغیر بہترین موسمی مزاحمت، سنکنرن سے تحفظ، اور مکینیکل استحکام فراہم کرتی ہے۔

M15 سیریز کی ایک اہم حفاظتی خصوصیت اس کا ملٹی کور انٹرنل پارٹیشن ڈیزائن ہے — پاور کنڈکٹرز کے درمیان الگ الگ رکاوٹیں شارٹ سرکٹ کو تار کی موصلیت کو پہنچنے والے نقصان سے روکتی ہیں، ہائی پاور LED تنصیبات کے لیے ایک اہم ضرورت ہے جہاں بجلی کی فراہمی 500W سے زیادہ فراہم کر سکتی ہے۔

کنیکٹر کی سروس لائف پر کم اور مستحکم رابطہ مزاحمت (≤3mΩ) کو برقرار رکھتے ہوئے، کانٹیکٹ کو تانبے کے مرکب سے گولڈ چڑھانا کے ساتھ بنایا گیا ہے۔

10A تک موجودہ ریٹنگ کے ساتھ 2-، 3-، 4-، اور 5-پن کنفیگریشنز میں دستیاب، M15 سیریز مستقل-موجودہ اور مستقل-وولٹیج LED ڈرائیورز دونوں کو سپورٹ کرتی ہے۔

ری یونین ایم 15 سیریز کو عمودی طور پر مربوط عمل کے ذریعے تیار کرتا ہے - خودکار اسمبلی اور 100% الیکٹریکل ٹیسٹنگ کے ذریعے درست انجیکشن مولڈنگ سے۔ تھریڈڈ لاکنگ میکانزم کمپن مزاحم ملاپ کو یقینی بناتا ہے - ہوا، ٹریفک وائبریشن، اور تھرمل سائیکلنگ -40°C سے +105°C تک تنصیبات کے لیے اہم ہے۔

آؤٹ ڈور لائٹنگ سسٹم ڈیزائن کرنے والے انجینئرز کے لیے، یہ کنیکٹر ایک قابل اعتماد، محفوظ اور کمپیکٹ حل فراہم کرتا ہے جو خاص طور پر ایل ای ڈی ایپلی کیشنز کے لیے تیار کیا گیا ہے، جسے ری یونین کے 15 سال کے مینوفیکچرنگ کے تجربے کی حمایت حاصل ہے۔

کلیدی سیلنگ پوائنٹس

M15 سیریز بیرونی ایل ای ڈی لائٹنگ کے لیے مقصد سے بنائی گئی ہے، جس میں ایسی خصوصیات ہیں جو طویل مدتی بیرونی تنصیبات کے مخصوص مطالبات کو پورا کرتی ہیں۔

تکنیکی وضاحتیں

عمومی وضاحتیں:

آپریٹنگ درجہ حرارت:-40°C ~ +105°C

تحفظ کی درجہ بندی:IP67 / IP68 (میٹڈ)

ہاؤسنگ مواد:پی اے 66

رابطہ کا مواد:گولڈ چڑھایا تانبے کا کھوٹ

رابطہ مزاحمت:≤3mΩ

ملاوٹ کے چکر:≥500

ڈیزائن معیاری:ایل ای ڈی لائٹنگ انٹرفیس کے معیارات کے مطابق ہے۔

آتش گیر درجہ بندی:UL 94 V-0

تمام مواد RoHS کے مطابق ہیں۔

ایپلی کیشنز اور حقیقی دنیا کے استعمال کے کیسز

M15 سیریز LED لائٹ کنیکٹر بیرونی لائٹنگ ایپلی کیشنز میں تعینات کیا گیا ہے جہاں قابل اعتماد اور حفاظت سب سے اہم ہے۔

پرائمری ایپلیکیشن فیلڈز

اسٹریٹ اینڈ ہائی وے لائٹنگ- ایل ای ڈی اسٹریٹ لائٹس اور ہائی وے الیومینیشن سسٹم۔

ٹنل لائٹنگ- ہائی وے اور ریلوے ٹنل کی روشنی۔

آرکیٹیکچرل اور اگواڑا لائٹنگ- عمارت کا خاکہ، پل اور یادگار۔

اسٹیڈیم اور کھیلوں کی روشنی- بڑے علاقے کے فلڈ لائٹنگ کے نظام۔

بیرونی ایل ای ڈی ڈسپلے- ماڈیولر بل بورڈز اور بڑے فارمیٹ کی اسکرینز۔

لینڈ اسکیپ اور پارک لائٹنگ- راستے کی روشنی، آرائشی تنصیبات، اور باغ کی روشنی۔

شمسی توانائی سے چلنے والی روشنی- آف گرڈ اسٹریٹ اور پاتھ وے لائٹنگ۔

سرٹیفیکیشن اور کوالٹی اشورینس

ری یونین کی M15 LED کنیکٹر پروڈکشن لائن سخت عمل کے کنٹرول کے تحت چلتی ہے۔ IP67 سیلنگ کی تصدیق ہر پروڈکشن بیچ پر اصل وسرجن ٹیسٹنگ کے ذریعے کی جاتی ہے۔ ٹیسٹ ریکارڈز، میٹریل سرٹیفکیٹ، اور معائنہ رپورٹیں ہر بیچ کے لیے برقرار رکھی جاتی ہیں، جو آپ کے کوالٹی آڈٹ اور کسٹمر کی دستاویزات کی ضروریات کو سپورٹ کرتی ہیں۔

اکثر پوچھے گئے سوالات (FAQ)

1. M15 LED کنیکٹر میں کنڈکٹرز کے درمیان اندرونی پارٹیشن کیوں ہوتے ہیں — کیا یہ ایک معیاری خصوصیت ہے؟

ملٹی کور انٹرنل پارٹیشن ڈیزائن ایک ہے۔حفاظت کی خصوصیت ایل ای ڈی لائٹنگ ایپلی کیشنز کے لیے خاص طور پر M15 سیریز میں انجنیئر کیا گیا ہے۔ ہائی پاور LED تنصیبات میں، پاور سپلائی 500W> 350V DC تک وولٹیج پر فراہم کر سکتی ہے۔ اگر تار کی موصلیت کی تہہ خراب ہو جاتی ہے (انسٹالیشن کے دوران یا وائبریشن سے)، بے نقاب کنڈکٹر شارٹ سرکٹ ہو سکتے ہیں—ڈرائیور کی ناکامی یا آگ بھی۔ اندرونی پارٹیشنز کنیکٹر باڈی کے اندر کنڈکٹرز کے درمیان جسمانی علیحدگی فراہم کرتے ہیں، رابطہ کو روکتے ہیں چاہے موصلیت سے سمجھوتہ کیا جائے۔ یہ خصوصیت ہے۔معیاری نہیں عام مقصد کے کنیکٹرز (M8/M12) میں اور M15 کے لیے ایک کلیدی فرق ہے۔ ری یونین کے پارٹیشنز کو انسولیٹر کے ساتھ ضم کیا جاتا ہے — الگ الگ اجزاء کے طور پر شامل نہیں کیا جاتا ہے — اس بات کو یقینی بناتے ہوئے کہ وہ کنیکٹر کی سروس لائف کے دوران موثر رہیں۔

2. M15 کپلنگ نٹ کے لیے مناسب ٹارک کیا ہے، اور IP67 سیل کو وقت کے ساتھ کیسے برقرار رکھا جانا چاہیے؟

بیرونی ایل ای ڈی تنصیبات میں IP67 سیلنگ حاصل کرنے اور برقرار رکھنے کے لیے، ری یونین تجویز کرتا ہے:

ملن torque- کپلنگ نٹ کو ہاتھ سے سخت کریں جب تک کہ O-ring پینل کی سطح سے رابطہ نہ کرے، پھر اضافی ٹارک لگائیں۔0.4-0.6Nmایک torque رنچ کا استعمال کرتے ہوئے. 0.8Nm سے زیادہ نہ ہو۔

O-ring معائنہ- پہلے سے نصب O-ring کا معائنہ ہر مینٹیننس سائیکل پر کیا جانا چاہیے۔ اگر خرابی، کریکنگ، یا سختی نظر آتی ہے تو تبدیل کریں۔

O-ring متبادل شیڈول- روزانہ تھرمل سائیکلنگ کے ساتھ بیرونی تنصیبات کے لیے، حفاظتی دیکھ بھال کے حصے کے طور پر ہر 2-3 سال بعد O-rings کو تبدیل کریں۔

کیبل موڑ کا رداس- کا کم از کم موڑ کا رداس برقرار رکھیں5 × کیبل قطر کیبل مہر پر دباؤ کو روکنے کے لئے کنیکٹر کے اندراج پر۔

کیبل واقفیت- سیل انٹرفیس کے قریب پانی کے جمع ہونے کو روکنے کے لیے کیبل کے باہر نکلنے کو نیچے کی طرف اورینٹ کریں۔

دوبارہ کنکشن سے پہلے صفائی- کنیکٹر کے بیرونی حصوں کو دوبارہ جوڑنے سے پہلے ہلکے صابن اور پانی سے صاف کریں تاکہ ملبے کو مہر سے سمجھوتہ کرنے سے روکا جا سکے۔
