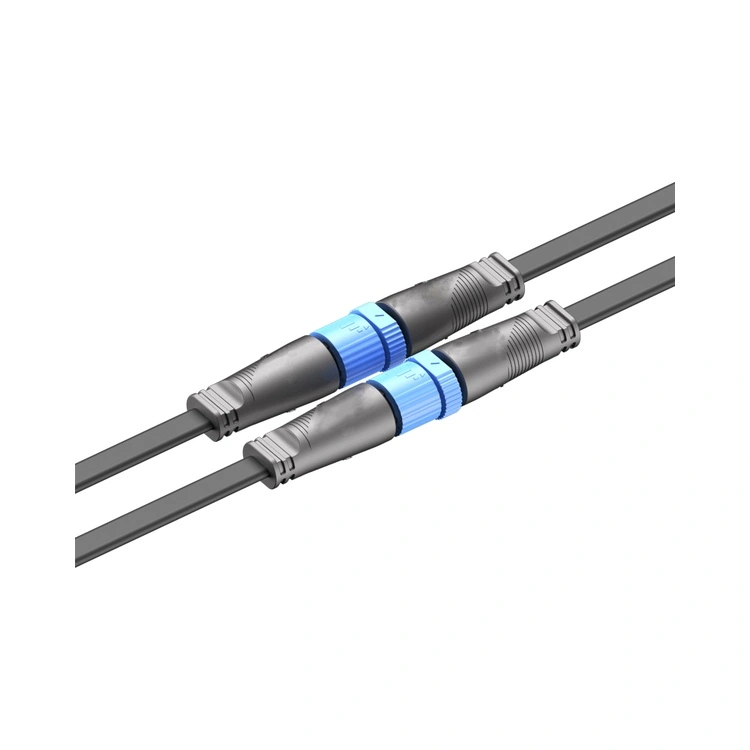

دی M15 سیریز واٹر پروف کنیکٹر یہ محض ایک تھریڈڈ سرکلر انٹرفیس نہیں ہے۔ یہ ہائی پاور ایل ای ڈی سسٹمز کے لیے ری یونین کی وقف حفاظتی رکاوٹ ہے جہاں جگہ کی رکاوٹیں انتہائی موسم کی نمائش کو پورا کرتی ہیں۔ جبکہ معیاری M12 آپشنز کم کرنٹ سگنلز کو ہینڈل کرتے ہیں، یہ 15mm پلیٹ فارم 16-20AWG کنڈکٹرز کو ایڈجسٹ کرتا ہے جو 10A فی پن تک لے جاتے ہیں جو کہ آرکیٹیکچرل اور انفراسٹرکچر پراجیکٹس میں جدید 500W+ LED انجن چلانے کے لیے اہم ہے۔

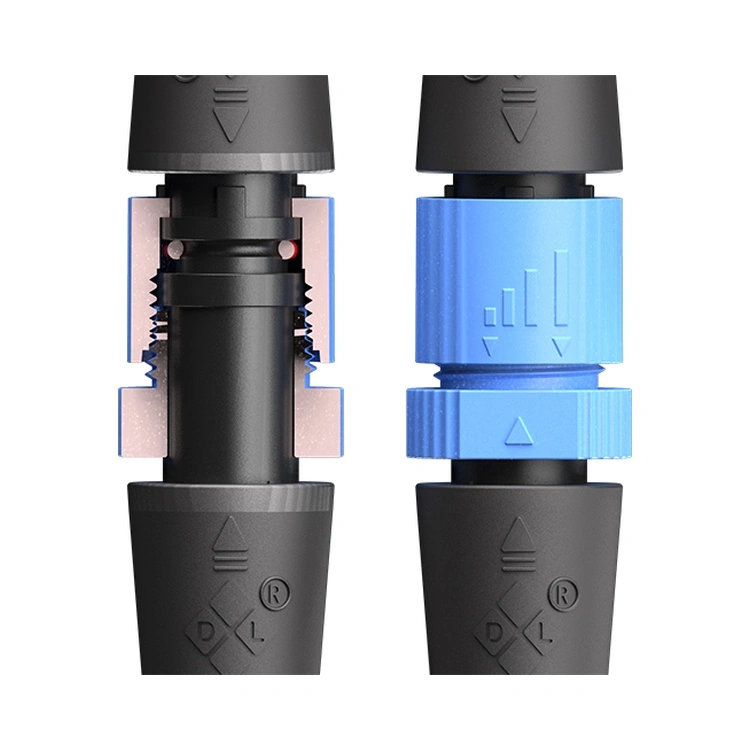

منفرد انجینئرنگ فرق: ٹائپ ڈیزائن ہاؤسنگ ضم ہو جاتی ہے۔ملٹی کور اندرونی پارٹیشنزجسمانی رکاوٹیں جو ایک ہی خول کے اندر پاور اور سگنل لین کو الگ کرتی ہیں۔ حقیقی دنیا کی تنصیبات میں (مثال کے طور پر، 24/7 آپریشن کے ساتھ ٹنل لائٹنگ)، یہ تقسیم تباہ کن شارٹ سرکٹس کو روکتی ہے اگر انفرادی تار کی موصلیت کمپن کے خلاف پہنتی ہے، ایک ناکامی موڈ جسے عام سرکلر کنیکٹر اکثر نظر انداز کر دیتے ہیں۔

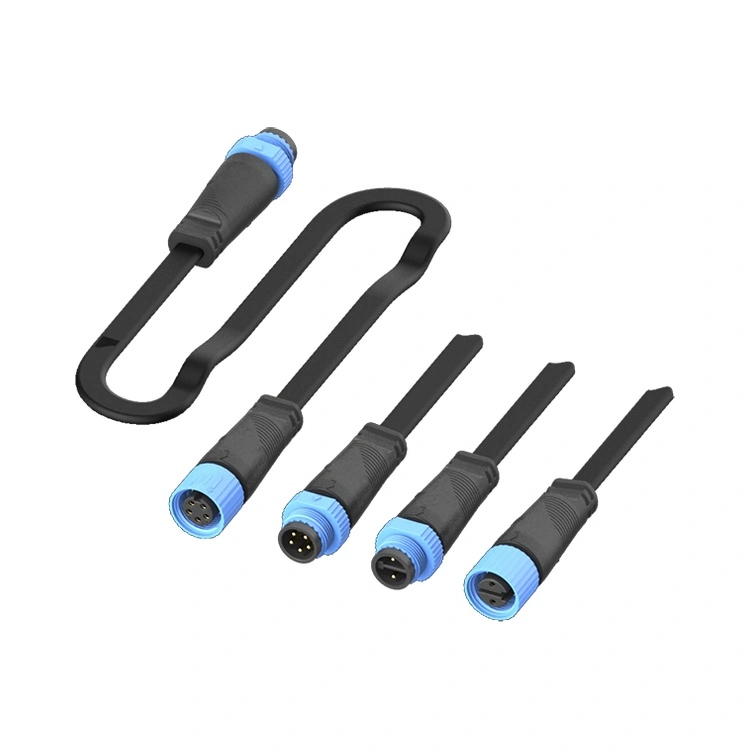

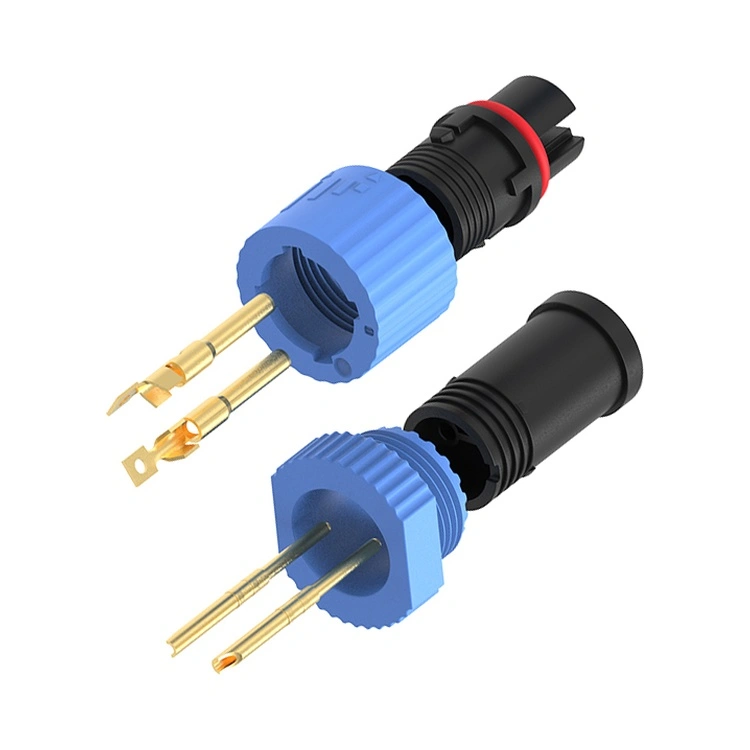

ری یونین اس سیریز کو عمودی طور پر مربوط عمل کے ذریعے تیار کرتا ہے: درستگی PA66 انجیکشن مولڈنگ، تانبے کے مرکب رابطوں پر خودکار گولڈ چڑھانا، اور فی بیچ 100% الیکٹریکل ٹیسٹنگ۔ 2-، 3-، 4-، اور 5-پن لے آؤٹ میں دستیاب ہے، M15 سیریز واٹر پروف کنیکٹر ایک تھریڈڈ لاکنگ نٹ کے ساتھ مستقل کرنٹ اور مستقل وولٹیج دونوں LED ڈرائیوروں کو سپورٹ کرتا ہے جو ہوا سے چلنے والی گونج اور روزانہ تھرمل سائیکلنگ کے تحت ٹارک کی سالمیت کو برقرار رکھتا ہے۔
| فیچر | آپ کے پروجیکٹ کے لیے انجینئرڈ فائدہ |
| IP67/IP68 میٹڈ سیلنگ | عارضی سیلاب (IP67) کو برداشت کرتا ہے اور 1.5m (IP68) تک مسلسل ڈوبتا ہے—بیچ لیول واٹر انگریس ٹیسٹ کے ذریعے توثیق |
| کومپیکٹ 15 ملی میٹر قسم کا ڈیزائن | سلم لائن LED luminaires اور پول ماونٹڈ ڈسپلے میں فٹ بیٹھتا ہے جہاں ہر ملی میٹر شمار ہوتا ہے۔ فکسچر پر ہوا کا بوجھ کم کرتا ہے۔ |
| ملٹی کور اندرونی پارٹیشنز | سیفٹی فرسٹ: پاور سرکٹس (250V/10A) کے درمیان جسمانی علیحدگی موصلیت سے آرکنگ کو روکتی ہے |
| PA66 ہاؤسنگ | ساحلی یا کیمیائی طور پر جارحانہ ماحول میں دھاتی رہائشوں کو ختم کرتا ہے۔ |
| گولڈ پلیٹڈ رابطے | 500+ میٹنگ سائیکلوں سے زیادہ ≤3mΩ رابطہ مزاحمت کو برقرار رکھتا ہے |
| کور | 2,3,4,5 پن اختیاری |
| پیرامیٹر | 2 پن | 3 پن | 4 پن | 5 پن |
| وولٹیج کی درجہ بندی | 250V | 250V | 125V | 125V |
| موجودہ درجہ بندی (فی پن) | 10A | 10A | 10A | 10A |
| وائر رینج | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| ڈائی الیکٹرک برداشت کرنے والا وولٹیج | 1500V AC | 1500V AC | 1000V AC | 1000V AC |
| موصلیت مزاحمت | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
آپریٹنگ درجہ حرارت:-40°C ~ +105°C
تحفظ:IP67/IP68 (سپلائی شدہ O-ring کے ساتھ میٹیڈ حالت میں تصدیق شدہ)
ہاؤسنگ:پی اے 66
رابطہ:گولڈ چڑھایا تانبے کا کھوٹ
رابطہ مزاحمت:≤3mΩ
ملن کی پائیداری:≥500 بار
آتش گیریت:UL 94 V-0
تعمیل:RoHS، پہنچ
| پہلو | ری یونین M15 سیریز | پریمیم EU/US برانڈز | کم لاگت کے متبادل |
| یونٹ کی قیمت | حجم مسابقتی (ٹائرڈ قیمتوں کے بارے میں پوچھیں) | 2–3x زیادہ | سستا پیشگی، لیکن پوشیدہ ناکامی کے اخراجات |
| اندرونی حفاظتی پارٹیشنز | ہاں – تمام پنوں میں معیاری | شاذ و نادر ہی پیش کیا جاتا ہے۔ | ہمیشہ غیر حاضر |
| ہاؤسنگ میٹریل | پی اے 66 | PA یا زنک الائے | ری سائیکل شدہ/نامعلوم گریڈ - 2 سالوں میں ٹوٹ پھوٹ کا شکار ہو جاتا ہے۔ |
| پلاٹنگ سے رابطہ کریں۔ | گولڈ پلسٹنگ | سونا یا چاندی (0.1–0.2µm) | ٹن یا کوئی چڑھانا |
| درجہ حرارت کی حد | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| ٹریس ایبلٹی | رال بیچ سے فائنل اسمبلی تک ERP کوڈڈ | جی ہاں | کوئی نہیں۔ |
| لیڈ ٹائم | 12-15 دن | 6-8 ہفتے | غیر متوقع (30-60 دن) |
| حسب ضرورت MOQ | 100 پی سیز (کیبل اسمبلیوں کے لیے) | 500+ پی سیز | پیش نہیں کیا گیا۔ |
| انجینئرنگ سپورٹ | 24 گھنٹے جواب، 10 اندرون خانہ انجینئر | ٹائرڈ سپورٹ کی وجہ سے سست | کوئی تکنیکی پشت پناہی نہیں۔ |
ری یونین کی مینوفیکچرنگ سہولت (ISO 9001, 14001, اور 13485 مصدقہ) شماریاتی عمل کے سخت کنٹرول کے تحت کام کرتی ہے۔ کی ہر پیداوار لاٹ M15 سیریز واٹر پروف کنیکٹر شامل ہیں:
خام مال
عمل میں انجیکشن مولڈنگ ریکارڈز (دباؤ، درجہ حرارت، سائیکل کا وقت)
100% برقی جانچ (ہائی برتن، موصلیت مزاحمت، اور رابطہ مزاحمت)
IP67 وسرجن ٹیسٹ رپورٹس (ہر بیچ سے بے ترتیب نمونہ - تصاویر اور ویڈیوز برقرار رکھے گئے)
دی M15 سیریز واٹر پروف کنیکٹر روشنی کے لیے دوبارہ تیار کردہ عام آٹومیشن کنیکٹر نہیں ہے۔ یہ تین حقیقی خلا کو دور کرتا ہے:
موجودہ صلاحیت: M12/M8 عام طور پر 4A زیادہ سے زیادہ ہینڈل کرتا ہے۔ M15 فراہم کرتا ہے۔10A فی پن100W+ LED ماڈیولز کے لیے ضروری۔
سیفٹی پارٹیشنز: اندرونی رکاوٹیں ہیں۔لازمی SELV (سیفٹی ایکسٹرا لو وولٹیج) سسٹمز کے لیے جہاں پاور اور کنٹرول کے تار ایک ساتھ رہتے ہیں۔ ان کے بغیر، ایک آوارہ تار کا اسٹرینڈ 250V کو سگنل لائن تک چھوٹا کر سکتا ہے جو ڈرائیوروں کو تباہ کر سکتا ہے۔
استحکام: UV اسٹیبلائزرز کے ساتھ M15 کا PA66 ہاؤسنگ سورج کی وجہ سے کریکنگ کو روکتا ہے— آؤٹ ڈور پول ماؤنٹس میں معیاری M12 نایلان مرکب کے لیے ایک معروف ناکامی موڈ۔
انجینئرنگ کی تین وجوہات:
تھرمل توسیع میچ: PA66 کیبل جیکٹ اور ایل ای ڈی ہاؤسنگ کے ساتھ توسیع/معاہدے کرتا ہے، -40°C~+105°C کے جھولوں کے دوران سیل شیئر کے دباؤ کو کم کرتا ہے۔
جستی سنکنرن سے بچنا: ساحلی یا ڈی آئسنگ نمک کے ماحول میں، دھاتی کنیکٹر چڑھانا کے ساتھ بھی کریوس سنکنرن کا شکار ہوتے ہیں۔ PA66 اسے مکمل طور پر ختم کرتا ہے۔
وزن میں کمیپر: مساوی دھاتی گولوں سے 40% ہلکا — ہوا کے بوجھ کے نیچے کینٹیلیورڈ لیومینیئر بازو کے لیے اہم ہے۔
ایسے پروجیکٹس کے لیے جن کے لیے واضح طور پر دھات کی حفاظت کی ضرورت ہوتی ہے (مثال کے طور پر، EMI-حساس طبی روشنی)، ری یونین متبادل سیریز پیش کرتا ہے—لیکن 95% بیرونی LED ایپلی کیشنز کے لیے، PA66 ملکیت کی کل لاگت میں دھات سے بہتر کارکردگی کا مظاہرہ کرتا ہے۔
ملن ٹارک:O-ring نشستوں تک ہاتھ سے کسیں، پھر لگائیں۔0.4–0.6 Nm ٹارک رنچ کے ساتھ۔ کبھی بھی 0.8 Nm سے زیادہ نہ ہو (زیادہ کمپریشن O-ring کو بگاڑ دیتا ہے)۔
O-ring معائنہ:پہلے سے نصب شدہ NBR O-ring کو ہر بار تبدیل کریں۔24 ماہ روزانہ تھرمل سائیکلنگ>30°C ڈیلٹا والی تنصیبات کے لیے۔
کیبل اندراج:برقرار رکھنا a5 × کیبل قطر تار کی موصلیت کے ارد گرد مائیکرو گیپس کو روکنے کے لیے سٹرین ریلیف پر رداس موڑیں۔
واقفیت: بیک شیل انٹرفیس پر پانی جمع ہونے سے بچنے کے لیے ہمیشہ کیبل کو نیچے کی طرف روٹ کریں۔
ری یونین پہلے سے ٹارک شدہ کنیکٹر کے ساتھ فیکٹری میں اسمبل شدہ کیبل ہارنیس فراہم کرتا ہے — اہم بنیادی ڈھانچے کے منصوبوں کے لیے فیلڈ انسٹالیشن کی تغیر کو ختم کرنا۔
