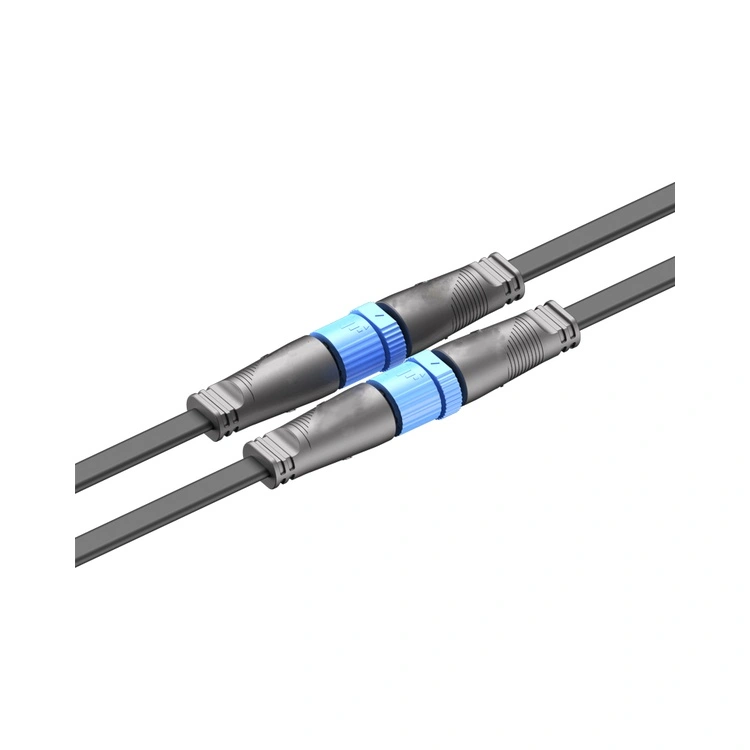

M15 پلاسٹک واٹر پروف کنیکٹر منفرد فوائد فراہم کرتا ہے جو دھاتی کنیکٹر فراہم نہیں کر سکتے، خاص طور پر ساحلی، سمندری اور وزن کے لحاظ سے حساس ایپلی کیشنز میں۔
| فیچر | فائدہ |
| سنکنرن پروف PA66 ہاؤسنگ | کوئی زنگ نہیں، کوئی آکسیڈیشن نہیں — نمک کے اسپرے، ساحلی ماحول، اور کیمیکل سے بے نقاب تنصیبات کے لیے ڈیزائن کیا گیا ہے۔ |
| 60% تک وزن میں کمی | پیتل کے مساوی سے نمایاں طور پر ہلکا — روشنی کے ڈھانچے پر بوجھ کو کم کرتا ہے اور ہینڈلنگ کو آسان بناتا ہے۔ |
| IP67 ماحولیاتی سگ ماہی | مسلسل وسرجن کو برداشت کرتا ہے — آؤٹ ڈور، میرین، اور سیلاب زدہ تنصیبات کے لیے قابل اعتماد۔ |
| ملٹی کور اندرونی پارٹیشنز | پاور کنڈکٹرز کے درمیان علیحدہ رکاوٹیں—ہائی پاور آؤٹ ڈور آلات میں برقی حفاظت کو بڑھاتی ہے۔ |
| گولڈ پلیٹڈ کاپر مصر کے رابطے | کم رابطہ مزاحمت (≤3mΩ) اور سنکنرن تحفظ — مرطوب ماحول میں کارکردگی کو برقرار رکھتا ہے۔ |
| تھریڈڈ لاکنگ میکانزم | کمپن مزاحم ملاپ — ہوا، لہر کی کارروائی، اور ٹریفک کمپن سے ڈھیلے ہونے سے روکتا ہے۔ |
| -40°C سے +105°C آپریشن | درجہ حرارت کی وسیع رینج انتہائی بیرونی اور سمندری حالات کا احاطہ کرتی ہے۔ |
| پیرامیٹر | 2 پن | 3 پن | 4 پن | 5 پن |
| وولٹیج کی درجہ بندی | 250V | 250V | 125V | 125V |
| موجودہ درجہ بندی | 10A | 10A | 10A | 10A |
| وائر سیکشن | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
آپریٹنگ درجہ حرارت:-40°C ~ +105°C
تحفظ کی درجہ بندی:IP67 / IP68 (میٹڈ)
ہاؤسنگ مواد:پی اے 66
رابطہ کا مواد:گولڈ چڑھایا تانبے کا کھوٹ
رابطہ مزاحمت:≤3mΩ (ابتدائی)
ملاوٹ کے چکر:≥500
ڈیزائن معیاری:ایل ای ڈی لائٹنگ اور آؤٹ ڈور آلات انٹرفیس کے معیارات کی تعمیل کرتا ہے۔
آتش گیر درجہ بندی:UL 94 V-0
وزن:تقابلی پیتل کے کنیکٹرز سے تقریباً 60% ہلکا
تمام مواد RoHS کے مطابق ہیں۔
ری یونین کی اندرون خانہ انجیکشن مولڈنگ کی صلاحیت بیرونی آلات کے مینوفیکچررز کو M15 پلاسٹک واٹر پروف کنیکٹر کو ان کے مخصوص ڈیزائن کی ضروریات کے مطابق بنانے کی اجازت دیتی ہے—رنگ اور ساخت سے لے کر کیبل اسمبلیوں اور پیکیجنگ تک۔
ہاؤسنگ کا رنگ- کوئی بھی RAL یا پینٹون رنگ براہ راست مواد میں ڈھل جاتا ہے—کوئی پینٹنگ یا سیکنڈری فنشنگ کی ضرورت نہیں ہے۔ رنگ لازم و ملزوم ہے اور چپ یا چھلکا نہیں کرے گا۔
سطح کی ساخت- گرفت یا جمالیاتی تقاضوں کے لیے ہموار، دھندلا، یا بناوٹ والی تکمیل۔
کیبل اسمبلیاں- اپنی مرضی کی لمبائی (0.1m سے 20m)، PUR (تیل/کیمیکل مزاحم) یا PVC جیکٹ، سنگل اینڈ یا ڈبل اینڈڈ، اوور مولڈ اسٹرین ریلیف کے ساتھ یا اس کے بغیر۔

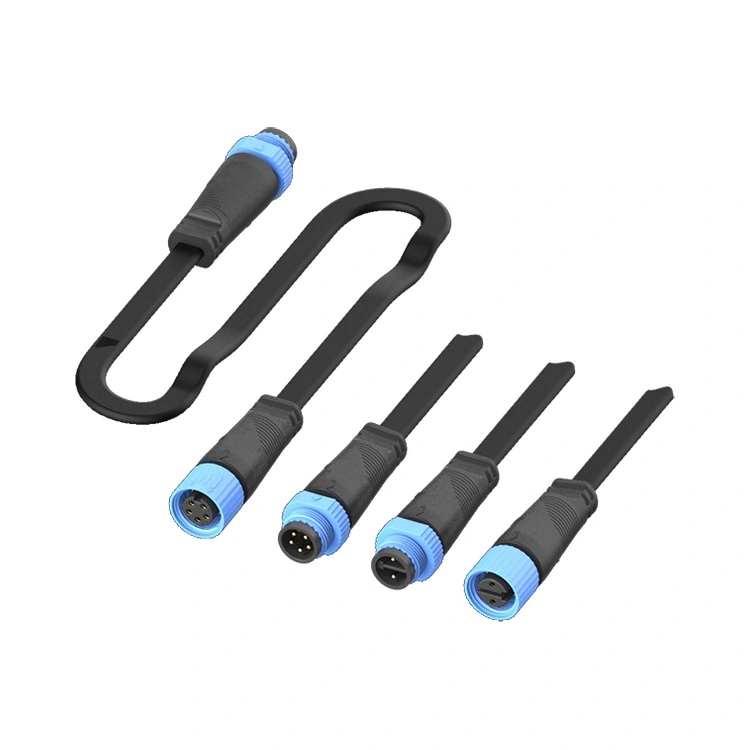

رابطہ لوڈ ہو رہا ہے۔- ضرورت کے مطابق 2، 3، 4، یا 5 پن؛ غیر استعمال شدہ جگہیں خالی رہ جاتی ہیں یا مکینیکل توازن کے لیے ڈمی پنوں سے لیس ہوتی ہیں۔
کیبل مارکنگ- سرکٹ کی شناخت کے لیے اپنی مرضی کے مطابق پرنٹنگ یا ہیٹ سکڑنے والے لیبل۔
کنیکٹر اورینٹیشن- پینل ماؤنٹ یا کیبل ماؤنٹ ایپلی کیشنز کے لیے سیدھے یا دائیں زاویہ والے ورژن۔
پیکجنگ- خودکار اسمبلی لائنوں کے لیے اینٹی سٹیٹک بیگز، ریلز، یا حسب ضرورت لیبل والے کارٹن۔
ری یونین اپنے 4,000m² شینزین پلانٹ کے اندر انجکشن مولڈنگ کی ایک سرشار سہولت چلاتا ہے:
مواد خشک کرنا- PA66 نمی کو دور کرنے اور مولڈنگ کے نقائص کو روکنے کے لیے ٹھیک ٹھیک خشک کیا جاتا ہے۔
انجیکشن مولڈنگ- ±0.02 ملی میٹر رواداری کنٹرول کے ساتھ خودکار پریسوں پر درستگی مولڈنگ؛ رنگ روغن کو براہ راست رال میں شامل کیا گیا۔
سٹیمپنگ اور چڑھانا سے رابطہ کریں۔- خودکار بیرل پلاٹنگ لائنوں میں سلیکٹیو گولڈ چڑھانا کے ساتھ تانبے کے مرکب سے تیز رفتار سٹیمپنگ۔
سیکنڈری آپریشنز- مولڈ ہاؤسنگ میں گولڈ چڑھایا کانٹیکٹس اور O-رنگ سیل کا اندراج۔
کیبل پروسیسنگ- خودکار کاٹنے، اتارنے، اور ٹننگ؛ اپنی مرضی کے مطابق کیبل اسمبلیوں کے لیے اندرون خانہ PUR/PVC کیبل کا اخراج۔
اسمبلی- وژن سے معائنہ شدہ رابطہ پلیسمنٹ اور ٹارک کنٹرول شدہ بندھن کے ساتھ نیم خودکار لائنیں۔
الیکٹریکل ٹیسٹنگ- تسلسل کی 100% تصدیق، موصلیت کی مزاحمت (≥5000MΩ)، اور ڈائی الیکٹرک برداشت۔
ماحولیاتی نمونے- IP67 وسرجن (1m، 30 منٹ) اور تھرمل سائیکلنگ کے لیے بیچ کے نمونے لینے۔
پیکجنگ- desiccant کے ساتھ مخالف جامد ویکیوم سگ ماہی؛ ضرورت کے مطابق اپنی مرضی کے مطابق لیبلنگ کے ساتھ ایکسپورٹ گریڈ کارٹن پیکنگ۔
| سرٹیفیکیشن | دائرہ کار |
| ISO 9001:2015 | کوالٹی مینجمنٹ—ڈیزائن، پروڈکشن، اور بعد از فروخت سروس۔ |
| ISO 14001:2015 | ماحولیاتی انتظام - تصدیق شدہ فضلہ میں کمی اور پائیدار طرز عمل۔ |
| ISO 13485:2016 | میڈیکل ڈیوائس کوالٹی مینجمنٹ — M15 کے لیے قابل اطلاق ہے جو تشخیصی یا نگرانی کے آلات میں استعمال ہوتا ہے۔ |
| UL تسلیم شدہ | شمالی امریکہ کی منڈیوں کے لیے اجزاء کی سطح کی حفاظت کا سرٹیفیکیشن۔ |
| RoHS | خطرناک مادوں کی پابندی - EU کی ہدایت کی تعمیل۔ |
ری یونین کی M15 پلاسٹک کنیکٹر پروڈکشن لائن سخت پراسیس کنٹرولز کے تحت کام کرتی ہے۔ IP67 سیلنگ کی تصدیق پانی کے استعمال سے اصل وسرجن ٹیسٹنگ (1m، 30 منٹ) کے ذریعے ہر پروڈکشن بیچ پر کی جاتی ہے۔ ٹیسٹ ریکارڈز، میٹریل سرٹیفکیٹ، اور معائنہ رپورٹیں ہر بیچ کے لیے برقرار رکھی جاتی ہیں، جو آپ کے کوالٹی آڈٹ اور کسٹمر کی دستاویزات کی ضروریات کو سپورٹ کرتی ہیں۔
M15 کی PA66 ہاؤسنگ ہے۔موروثی طور پر سنکنرن پروف- یہ زنگ یا آکسائڈائز نہیں کرتا ہے۔ ASTM B117 (96 گھنٹے) کے مطابق آزاد نمک سپرے ٹیسٹنگ میں، ہم نے سطح میں کوئی کمی نہیں دیکھی، سیلنگ کی سالمیت میں کوئی کمی نہیں دیکھی (IP67 تصدیق شدہ پوسٹ ٹیسٹ)، اور گولڈ چڑھانے کی وجہ سے رابطے کی سطحیں تفصیلات کے اندر رہیں۔ اس کے برعکس، نکل پلیٹنگ کے ساتھ پیتل کے کنیکٹر اکثر نمک کے اسپرے کی نمائش کے 48-72 گھنٹوں کے اندر نظر آنے والے سنکنرن (پٹنگ، سفید زنگ) کو ظاہر کرتے ہیں، جو O-ring مہر اور دھاگے کی سالمیت سے سمجھوتہ کر سکتے ہیں۔ سمندری ماحول (آف شور پلیٹ فارم، ساحلی روشنی، بحری جہاز) کے لیے، پلاسٹک M15 نمایاں طور پر چڑھائے ہوئے دھاتی کنیکٹرز سے بہتر کارکردگی کا مظاہرہ کرتا ہے۔
جی ہاں جبکہ ہاؤسنگ پلاسٹک کی ہے،تھریڈڈ لاکنگ انٹرفیس سینکڑوں میٹنگ سائیکلوں پر مسلسل ٹارک برقرار رکھنے کو یقینی بنانے کے لیے دھاتی داخلوں کو شامل کرتا ہے۔ ری یونین کی جانچ سے پتہ چلتا ہے کہ 500 میٹنگ سائیکلوں کے بعد ابتدائی تفصیلات کے 90%> برقرار رکھنے کی قوت باقی ہے، دھات سے دھاتی دھاگے کی مصروفیت کی وجہ سے دھاگے کا لباس کم سے کم ہے، اور O-ring مہر درجہ حرارت کی حد میں موثر رہتی ہے۔ ہائی سائیکل ایپلی کیشنز کے لیے (مثال کے طور پر، سالانہ دیکھ بھال کے لیے کنیکٹر منقطع ہونے کی ضرورت ہوتی ہے)، ہم تجویز کرتے ہیں کہ سیل کی زندگی کو بڑھانے کے لیے ہر ملاوٹ پر O-ring کو سلیکون چکنائی کے ساتھ چکنا کریں۔
