تمام ڈیٹا کی توثیق 100% فیکٹری الیکٹریکل ٹیسٹنگ سے ہوتی ہے—نہ کہ نمونے پر مبنی AQL۔ شپمنٹ سے پہلے ہر ایک یونٹ کا تجربہ کیا جاتا ہے۔
| پیرامیٹر | 2 پن | 3 پن | 4 پن | 5 پن | 6 پن | 7 پن | 8 پن | 9 پن |
| وولٹیج کی درجہ بندی | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| موجودہ درجہ بندی | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| وائر سیکشن (mm²) | 0.75–2.5 | 0.75–2.5 | 0.5–2.0 | 0.5–2.0 | 0.25–0.75 | 0.25–0.5 | 0.25–0.5 | 0.25–2.5 |
| پیرامیٹر | قدر/تفصیل |
| آپریٹنگ درجہ حرارت | -40°C ~ +105°C |
| تحفظ کی درجہ بندی | IP67 / IP68 (میٹڈ) – 30 منٹ تک 1m گہرائی میں بیچ وسرجن کا تجربہ کیا گیا |
| ہاؤسنگ میٹریل | پی اے 66 |
| رابطہ کا مواد | سونے کی چڑھائی کے ساتھ پیتل |
| مزاحمت سے رابطہ کریں۔ | ≤3mΩ |
| ملن سائیکل | ≥500 |
| آتش گیر درجہ بندی | UL 94 V-0 |
| ماحولیاتی تعمیل | 100% RoHS، پہنچ |
| فیچر | فائدہ | توثیق کا ثبوت |
| PA66 ہاؤسنگ | کوئی زنگ نہیں، کوئی آکسیڈیشن نہیں — نمک کے اسپرے (ASTM B117) اور کیمیائی دھونے والے ماحول میں ثابت ہے۔ | بہترین سنکنرن مزاحمت |
| 60% تک وزن میں کمی | پینلز، کیبلز اور روبوٹک ہتھیاروں پر ساختی لوڈنگ کو کم کرتا ہے — تنصیب کو آسان بناتا ہے اور شپنگ کے اخراجات کو کم کرتا ہے۔ | پیتل کے شیل کنیکٹرز کے مقابلے میں بڑے پیمانے پر موازنہ کا ڈیٹا دستیاب ہے۔ |
| IP67 واٹر پروف | 30 منٹ تک 1 میٹر گہرائی میں مسلسل ڈوبنے کا مقابلہ کرتا ہے۔ | بیچ کے نمونے والے وسرجن ٹیسٹنگ۔ |

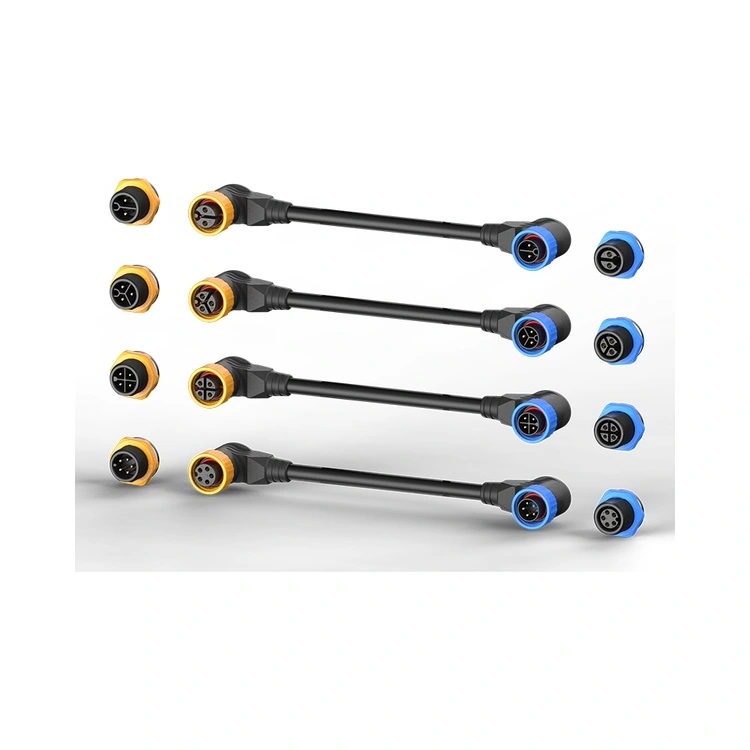

| 2~9 پن کنفیگریشنز | 2,3,4,5,6,7,8,9 پنز اختیاری | معیاری آف دی شیلف اور حسب ضرورت رابطہ لوڈنگ کے اختیارات۔ |
| گولڈ پلیٹڈ پیتل کے رابطے | کم رابطہ مزاحمت (≤3mΩ) اور سنکنرن سے تحفظ — مرطوب، نمکین ہوا میں کارکردگی کو برقرار رکھتا ہے۔ | ہر پروڈکشن لاٹ پر XRF سے تصدیق شدہ پلیٹنگ موٹائی۔ |
| تھریڈڈ لاکنگ | کمپن مزاحم ملاپ — مشینری کی نقل و حرکت، تھرمل سائیکلنگ، اور کرین آپریشنز سے ڈھیلے ہونے سے روکتا ہے۔ | مسلسل ٹارک برقرار رکھنے کے ساتھ ≥500 عام میٹنگز پر سائیکل ٹیسٹ کیا گیا۔ |
سرٹیفیکیشنز - اسکین شدہ اصل آپ کی کمپلائنس فائل کے لیے دستیاب ہیں۔
| سرٹیفیکیشن | دائرہ کار / قابل اطلاق |
| ISO 9001:2015 | کوالٹی مینجمنٹ - ڈیزائن، پروڈکشن، اور بعد از فروخت سروس۔ |
| ISO 14001:2015 | ماحولیاتی انتظام - تیسرے فریق کی تصدیق شدہ فضلہ میں کمی اور پائیدار طرز عمل۔ |
| ISO 13485:2016 | میڈیکل ڈیوائس کوالٹی مینجمنٹ - قابل اطلاق اگر آپ کا ایل ای ڈی سسٹم تشخیصی یا سرجیکل لائٹنگ بوتھس میں ضم ہوجاتا ہے۔ |
| UL تسلیم شدہ | شمالی امریکہ کی برقی منڈیوں کے لیے جزو کی سطح کی حفاظت کا سرٹیفیکیشن۔ |
| RoHS اور پہنچ | مکمل SVHC (بہت زیادہ تشویش کا مادہ) اعلان فی بیچ فراہم کیا گیا ہے۔ |

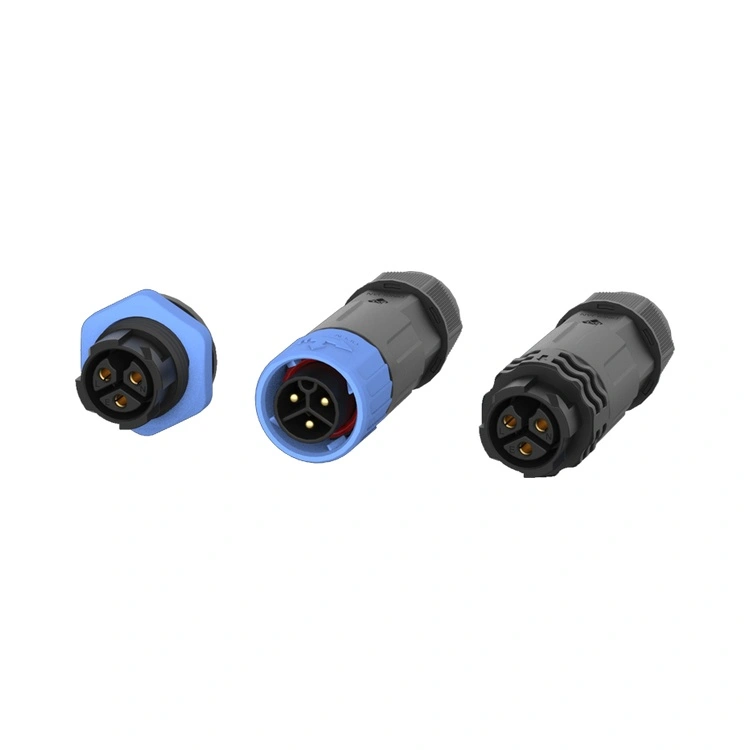

M16 15A (≈480W پر 24V) تک ہینڈل کرتا ہے۔ 500W+ فکسچر کے لیے، یا اگر آپ ایک ہی کنیکٹر کے ذریعے دو فکسچر کو ڈیزی چین کرنے کا ارادہ رکھتے ہیں، تو M20 سیریز کا LED لائٹ کنیکٹر بڑے رابطے کی سطح کے ساتھ ایک 20A مسلسل درجہ بندی فراہم کرتا ہے، جس سے I²R حرارت کو نمایاں طور پر کم کیا جاتا ہے۔ مزید برآں، M20 کا بڑا شیل موٹی کیبل کی موصلیت کو ایڈجسٹ کرتا ہے، جو وولٹیج کے گرنے کو کم کرنے کے لیے طویل کیبل چلانے کے لیے اہم ہے۔ اگر آپ کی درخواست کے لیے فی رابطہ >20A درکار ہے تو براہ کرم ہماری M25 سیریز دیکھیں۔
IP67/IP68 سیلنگ حاصل کرنے اور برقرار رکھنے کے لیے، ری یونین تجویز کرتا ہے:
میٹنگ ٹارک: کپلنگ نٹ کو اس وقت تک ہاتھ سے سخت کریں جب تک کہ O-ring پینل کی سطح سے رابطہ نہ کرے، پھر ٹارک رینچ کا استعمال کرتے ہوئے 1.0–1.2Nm کا اضافی ٹارک لگائیں۔ 1.5Nm سے زیادہ نہ ہو — زیادہ ٹارکنگ تھرمو پلاسٹک انسولیٹر پر دباؤ ڈال سکتی ہے اور مائیکرو کریکس کا سبب بن سکتی ہے۔
O-ring معائنہ: اگر احتیاطی دیکھ بھال کے دوران خرابی، کریکنگ یا سختی نظر آتی ہے تو O-ring کو تبدیل کریں۔
تبدیلی کا شیڈول: بیرونی روشنی کی تنصیبات کے لیے، ہر 24-36 ماہ بعد O-Rings تبدیل کریں۔
ری یونین تمام پروڈکشن شپمنٹس کے ساتھ تفصیلی ٹارک سیٹنگ کارڈ فراہم کرتا ہے۔ بنیادی ڈھانچے کے اہم منصوبوں کے لیے، ہم فیکٹری ٹارک کنیکٹرز کے ساتھ پہلے سے اسمبل شدہ کیبل ہارنیس پیش کرتے ہیں — جو آپ کے انسٹالیشن کا وقت بچاتا ہے اور ٹارک سے متعلق خرابیوں کو ختم کرتا ہے۔
