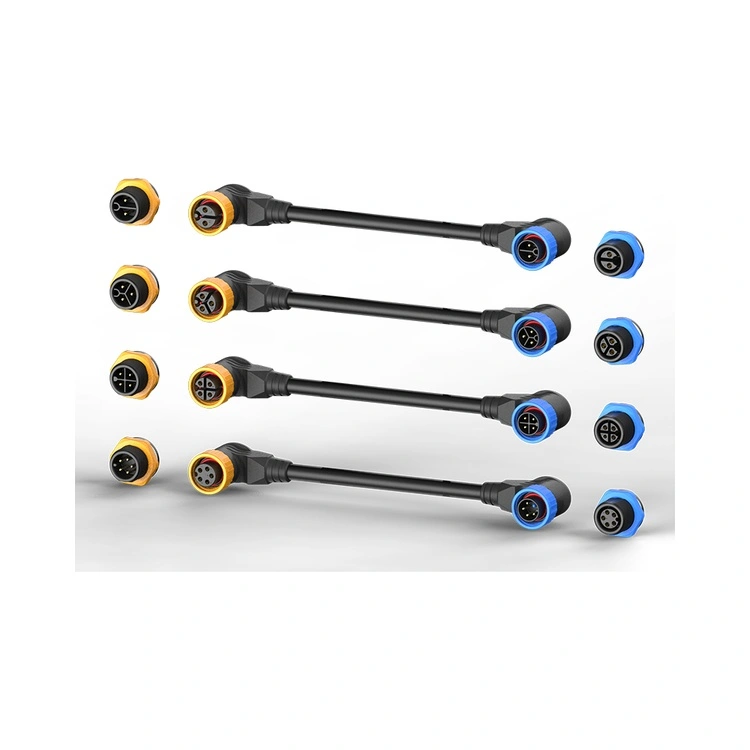

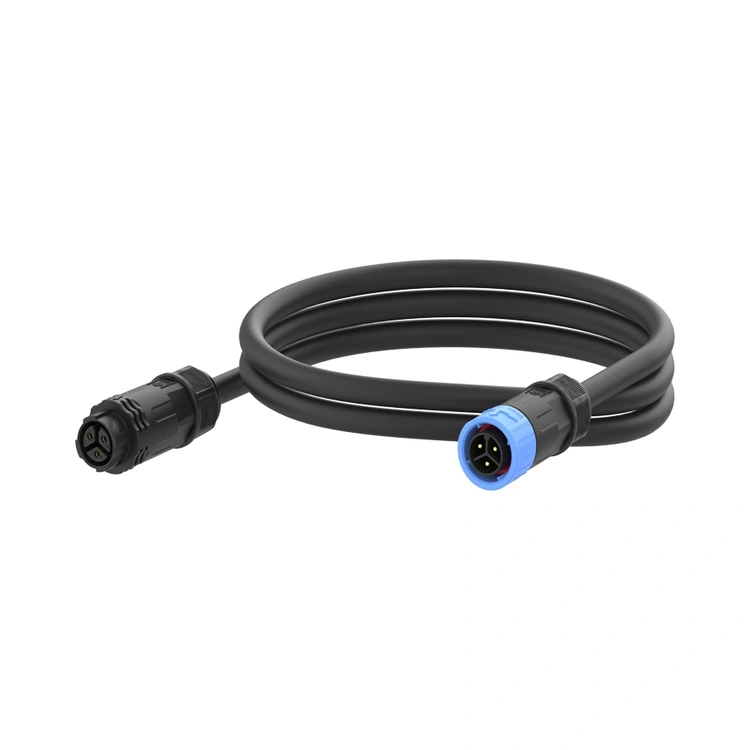

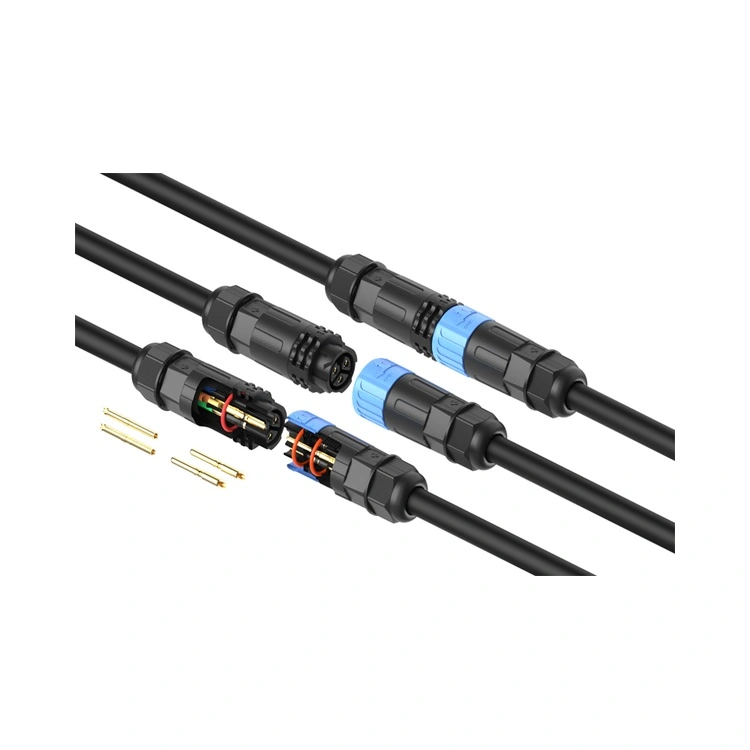

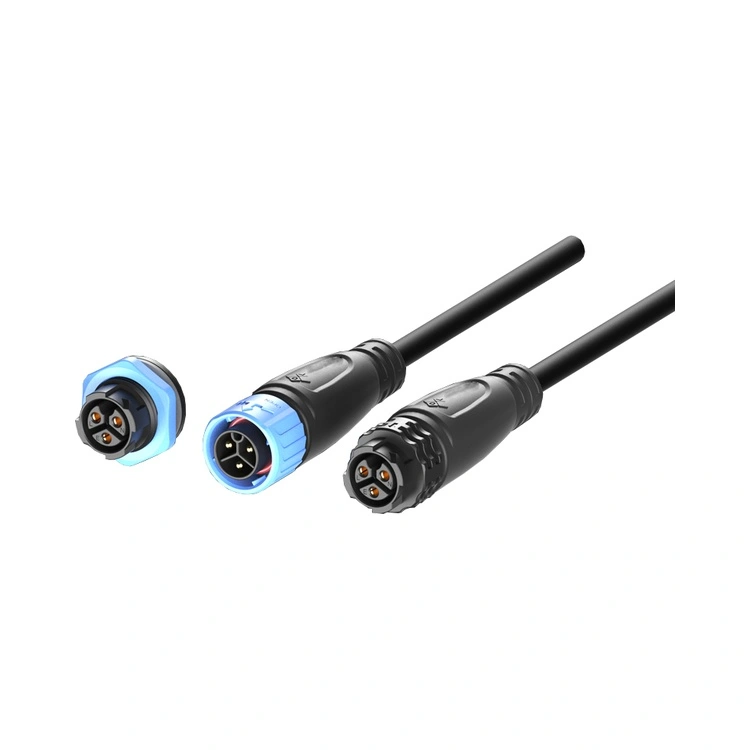

دیری یونین M20 سیریز پلاسٹک واٹر پروف کنیکٹر تینوں ڈیلیور کرتا ہے — ایک ہلکا پھلکا، مستحکم کارکردگی والا PA66 ہاؤسنگ جس میں IP67/IP68 واٹر پروف اور گولڈ چڑھایا ہوا پیتل کے رابطوں کو 20A تک کا درجہ دیا گیا ہے۔ ری یونین کی آئی ایس او سے تصدیق شدہ سہولیات کے ذریعے اندرون ملک ڈیزائن اور تیار کیا گیا، یہ کنیکٹر فیملی آلات کے مینوفیکچررز، سسٹم انٹیگریٹرز، اور مینٹیننس انجینئرز کو نمک کے اسپرے، کیمیکل، اور زیادہ نمی والے ماحول میں زنگ لگنے والے دھاتی رابطوں کا ایک ثابت شدہ متبادل فراہم کرتا ہے۔
ری یونین کوئی تجارتی کمپنی نہیں ہے — ہم ایک عمودی طور پر مربوط صنعت کار ہیں جس میں 15 سال سے زیادہ درست مولڈنگ اور رابطہ انجینئرنگ کا تجربہ ہے۔ ہمارے ہر بیچM20 سیریز پلاسٹک واٹر پروف کنیکٹر100% الیکٹریکل ٹیسٹنگ، اور واٹر پروف ٹیسٹ سے گزر چکا ہے، مکمل ٹریس ایبلٹی کے لیے ٹیسٹ کے ریکارڈ کو برقرار رکھا گیا ہے۔ جب آپ ری یونین کی وضاحت کرتے ہیں، تو آپ ایک ایسے پارٹنر کی وضاحت کرتے ہیں جو رال خشک کرنے سے لے کر فائنل اسمبلی تک معیار کو کنٹرول کرتا ہے—جس کی حمایت ISO 9001:2015، ISO 14001:2015، ISO 13485:2016، اور UL کی پہچان ہے۔
دیری یونین M20 سیریز پلاسٹک واٹر پروف کنیکٹر ایک تھریڈڈ سرکلر انٹر کنیکٹ ہے جو ایپلی کیشنز کے لیے انجنیئر کیا گیا ہے جو کافی پاور ڈیلیوری (20A فی رابطہ تک) اور ماحولیاتی لچک دونوں کا مطالبہ کرتی ہے۔ اس کے 20 ملی میٹر کپلنگ انٹرفیس میں ایک اعلی طاقت والا PA66 تھرمو پلاسٹک ہاؤسنگ ہے جو براہ راست کسی بھی RAL/Pantone رنگ میں تیار کیا گیا ہے — کوئی پینٹ، کوئی پلیٹنگ، کوئی سنکنرن نہیں۔ ہاؤسنگ موروثی طور پر زنگ سے پاک اور آکسیڈیشن پروف ہے، جس میں حرارت کی کمی کا درجہ حرارت 200°C سے زیادہ ہے، جو -40°C سے +105°C تک قابل اعتماد کارکردگی کو یقینی بناتا ہے۔
کنیکٹر 2 سے 9 پن پاور کنفیگریشن میں دستیاب ہے، زیادہ سے زیادہ کرنٹ سپورٹ 20A، کنیکٹر پینل کی قسم، کیبل کی قسم اور اسمبلڈ قسم کے اختیارات میں دستیاب ہیں۔ ہم آپ کے لیے وائرنگ ہارنس اجزاء کا ایک مکمل سیٹ اپنی مرضی کے مطابق بنا سکتے ہیں۔ آپ خود بھی وائرنگ کے استعمال کے اجزاء پر کارروائی کر سکتے ہیں۔
| فیچر | فائدہ | توثیق کا ثبوت |
| PA66 ہاؤسنگ | کوئی زنگ نہیں، کوئی آکسیڈیشن نہیں — نمک کے اسپرے (ASTM B117) اور کیمیائی دھونے والے ماحول میں ثابت ہے۔ | بہترین سنکنرن مزاحمت |
| 60% تک وزن میں کمی | پینلز، کیبلز اور روبوٹک ہتھیاروں پر ساختی لوڈنگ کو کم کرتا ہے — تنصیب کو آسان بناتا ہے اور شپنگ کے اخراجات کو کم کرتا ہے۔ | پیتل کے شیل کنیکٹرز کے مقابلے میں بڑے پیمانے پر موازنہ کا ڈیٹا دستیاب ہے۔ |
| IP67 واٹر پروف | 30 منٹ تک 1 میٹر گہرائی میں مسلسل ڈوبنے کا مقابلہ کرتا ہے۔ | بیچ کے نمونے والے وسرجن ٹیسٹنگ۔ |
| 2~9 پن کنفیگریشنز | 2,3,4,5,6,7,8,9 پنز اختیاری | معیاری آف دی شیلف اور حسب ضرورت رابطہ لوڈنگ کے اختیارات۔ |
| گولڈ پلیٹڈ پیتل کے رابطے | کم رابطہ مزاحمت (≤3mΩ) اور سنکنرن سے تحفظ — مرطوب، نمکین ہوا میں کارکردگی کو برقرار رکھتا ہے۔ | ہر پروڈکشن لاٹ پر XRF سے تصدیق شدہ پلیٹنگ موٹائی۔ |
| تھریڈڈ لاکنگ | کمپن مزاحم ملاپ — مشینری کی نقل و حرکت، تھرمل سائیکلنگ، اور کرین آپریشنز سے ڈھیلے ہونے سے روکتا ہے۔ | مسلسل ٹارک برقرار رکھنے کے ساتھ ≥500 عام میٹنگز پر سائیکل ٹیسٹ کیا گیا۔ |
| پیرامیٹر | 2 پن | 3 پن | 4 پن | 5 پن | 6 پن | 7 پن | 8 پن | 9 پن |
| وولٹیج کی درجہ بندی | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| موجودہ درجہ بندی | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| وائر سیکشن (mm²) | 0.75–2.5 | 0.75–2.5 | 0.5–2.0 | 0.5–2.0 | 0.25–0.75 | 0.25–0.5 | 0.25–0.5 | 0.25–2.5 |
| تفصیلات | تفصیل |
| آپریٹنگ درجہ حرارت | -40°C ~ +105°C |
| تحفظ کی درجہ بندی (ملٹی ہوئی) | IP67 / IP68 (1m, 30min) |
| ہاؤسنگ میٹریل | پی اے 66 |
| رابطہ کا مواد | سونے کی چڑھائی کے ساتھ پیتل |
| مزاحمت سے رابطہ کریں۔ | ≤3mΩ |
| ملن سائیکل | ≥500 |
| وزن | مساوی پیتل کنیکٹرز سے ~ 60% ہلکا |
| تعمیل | RoHS، ریچ، یو ایل |
ری یونین کے لیے ایک مکمل مربوط پروڈکشن لائن چلاتا ہے۔M20 سیریز پلاسٹک واٹر پروف کنیکٹراس بات کو یقینی بناتے ہوئے کہ ہر یونٹ ہماری شائع کردہ وضاحتوں پر پورا اترتا ہے۔ ہمارے عمل میں شامل ہیں:
مواد خشک کرنا- PA66 نمی سے متعلقہ مولڈنگ نقائص کو ختم کرنے کے لیے درست طریقے سے خشک کیا جاتا ہے۔
انجیکشن مولڈنگ- ±0.02mm رواداری کنٹرول کے ساتھ خودکار پریس؛ رنگ روغن براہ راست رال میں شامل کیا گیا - کوئی ثانوی پینٹنگ نہیں۔
سٹیمپنگ اور چڑھانا سے رابطہ کریں۔- تانبے کے مرکب سے تیز رفتار سٹیمپنگ؛ منتخب سونے کی چڑھانا
کیبل پروسیسنگ- خودکار کٹنگ، سٹرپنگ اور ٹننگ کے ساتھ اندرون خانہ PUR/PVC اخراج؛ اپنی مرضی کی لمبائی 0.1m سے 20m تک۔
اسمبلی- نیم خودکار لائنیں جس میں ٹارک کنٹرول شدہ بندھن (1.0–1.2Nm کپلنگ ٹارک)۔
الیکٹریکل ٹیسٹنگ- تسلسل کی 100% تصدیق، موصلیت کی مزاحمت (≥5000MΩ)، اور ڈائی الیکٹرک برداشت۔
ماحولیاتی نمونے- IP68 وسرجن، UV استحکام (ASTM G155)، اور تھرمل سائیکل کے لیے بیچ کے نمونے لینے۔
پیکجنگ- desiccant کے ساتھ مخالف جامد ویکیوم سگ ماہی؛ ٹریس ایبل بیچ لیبل کے ساتھ ایکسپورٹ گریڈ کارٹن۔
ری یونین کی اندرون خانہ ٹولنگ اور مولڈنگ کی صلاحیتیں تیزی سے حسب ضرورت بنانے کی اجازت دیتی ہیں۔M20 سیریز پلاسٹک واٹر پروف کنیکٹر کم از کم آرڈر کی مقدار کے بغیر جو آپ کو اضافی انوینٹری میں بند کر دیتی ہے۔
| مرضی کے مطابق خصوصیت | اختیارات دستیاب ہیں۔ |
| ہاؤسنگ کا رنگ | کوئی بھی RAL یا پینٹون — براہ راست ڈھالا ہوا، کوئی پینٹنگ نہیں۔ |
| کیبل اسمبلی | 0.1m سے 20m؛ PUR (تیل/کیمیکل مزاحم) یا پیویسی جیکٹ؛ سنگل اینڈ یا ڈبل اینڈڈ |
| کنیکٹر اورینٹیشن | سیدھا یا دائیں زاویہ |
| رابطہ لوڈ ہو رہا ہے۔ | 2، 3، 4، 5، 6،7،8،9 پن |
| کیبل مارکنگ | سرکٹ ID کے لیے حسب ضرورت پرنٹنگ یا ہیٹ سکڑ لیبل |
| پیکجنگ | اینٹی سٹیٹک بیگز، ریلز، یا حسب ضرورت لیبل والے کارٹن |
اعلیٰ حجم کے منصوبوں کے لیے، ری یونین کی انجینئرنگ ٹیم اپنی مرضی کے مطابق داخل کرنے کے لے آؤٹ، کینگ کے اختیارات، یا خصوصی کیبل اوور مولڈز کو مشترکہ طور پر تیار کر سکتی ہے۔ حسب ضرورت مولڈ رنگوں کے لیڈ ٹائم عام طور پر 15-20 کام کے دن ہوتے ہیں۔ معیاری ترتیب 5-7 کام کے دنوں میں جہاز.
ری یونین تسلیم شدہ عالمی اداروں کے ساتھ فعال سرٹیفیکیشن کو برقرار رکھتا ہے۔ ہم درخواست پر تصدیقی دستاویزات فراہم کرتے ہیں۔
| سرٹیفیکیشن | دائرہ کار |
| ISO 9001:2015 | کوالٹی مینجمنٹ - ڈیزائن، پیداوار، اور بعد از فروخت |
| ISO 14001:2015 | ماحولیاتی انتظام - فضلہ میں کمی اور پائیدار طریقے |
| ISO 13485:2016 | میڈیکل ڈیوائس کوالٹی مینجمنٹ – تشخیصی/مانیٹرنگ ایپلی کیشنز کے لیے |
| UL تسلیم شدہ | شمالی امریکی منڈیوں کے لیے اجزاء کی سطح کی حفاظت |
| RoHS اور پہنچ | مادے کی پابندی کی تعمیل - EU اور عالمی معیارات |
نہیں—موجودہ درجہ بندی کا تعین رابطہ نظام اور وائر گیج سے ہوتا ہے، نہ کہ ہاؤسنگ PA66 مٹیریل میں حرارت کے انحطاط کا درجہ حرارت 200°C سے زیادہ ہے، جو کنیکٹر کی -40°C سے +105°C آپریٹنگ رینج کے اوپر ہے۔ ہم IEC 60512 کے مطابق درجہ حرارت میں اضافے کی جانچ کے ذریعے ہر پن کنفیگریشن کی توثیق کرتے ہیں۔ ہماری لیب میں،M20 سیریز پلاسٹک واٹر پروف کنیکٹر دھاتی شیل کے مساوی کے طور پر اسی حد کے اندر درجہ حرارت میں اضافہ دکھاتا ہے۔ فی رابطہ 30A سے زیادہ ایپلی کیشنز کے لیے، ہم اپنی M25 سیریز کی تجویز کرتے ہیں۔
PA66 ہاؤسنگ تیل، چکنائی، الکلیس، اور بہت سے تیزابوں کے خلاف مزاحمت کرتی ہے۔ مخصوص کیمیائی مطابقت کے لیے، ہم ایک تفصیلی مزاحمتی چارٹ فراہم کرتے ہیں۔ مسلسل سالوینٹس، کولنٹ، یا ایندھن کی نمائش والے ماحول کے لیے، ہم PUR کیبل آپشن کی تجویز کرتے ہیں—PVC بعض کیمیائی ماحول میں انحطاط پذیر ہو سکتا ہے۔ ہماری انجینئرنگ ٹیم جارحانہ کیمیکل ایپلی کیشنز کے لیے مفت مواد کے انتخاب کے مشورے پیش کرتی ہے۔
جی ہاں - نمونہ کے احکامات کا استقبال ہے. ہم معیاری پن کنفیگریشن کے ساتھ 5 ملاوٹ کے جوڑوں پر مشتمل تشخیصی کٹس پیش کرتے ہیں۔ نمونہ کی قیمتوں کا تعین ہماری سیلز ٹیم کے ذریعے دستیاب ہے، معیاری ترتیب کے لیے 5-7 کام کے دنوں کے نمونے کے لیڈ ٹائم کے ساتھ۔ حسب ضرورت نمونوں کے لیے، لیڈ ٹائم 12-17 کام کے دن ہیں۔
