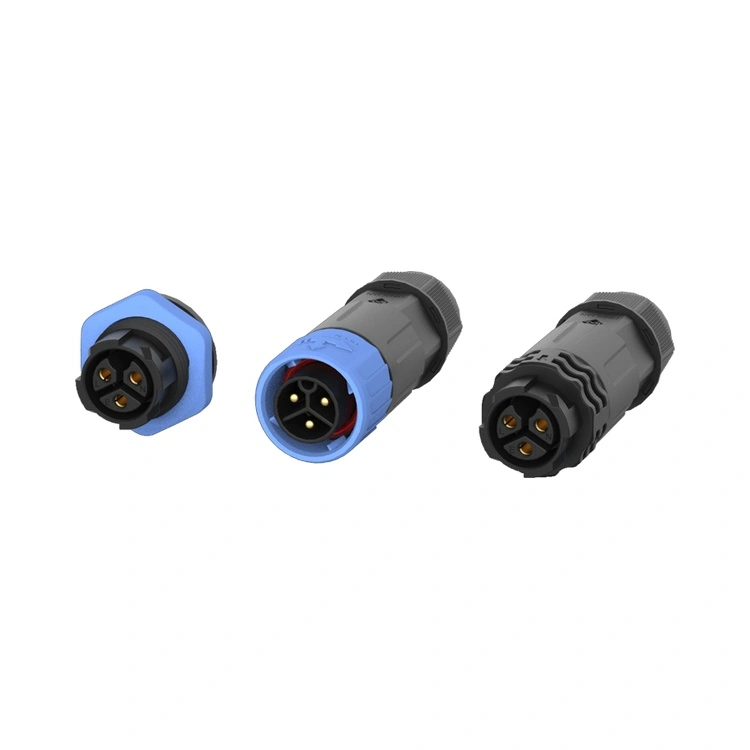

بیرونی خول اعلیٰ کارکردگی والے تھرمو پلاسٹک مواد سے بنا ہے اور اس کی آگ مزاحمت کی درجہ بندی UL 94-V0 ہے۔ نمک کے اسپرے سنکنرن کے خلاف مزاحم، یہ آؤٹ ڈور ایل ای ڈی ڈسپلے اور ایل ای ڈی لائٹنگ آلات کی واٹر پروف ضروریات کے ساتھ ساتھ صنعتی ایل ای ڈی ڈسپلے کی تیزابی کٹاؤ کے خلاف مزاحمت جیسے سخت کام کرنے والے حالات کو بھی پورا کر سکتا ہے۔

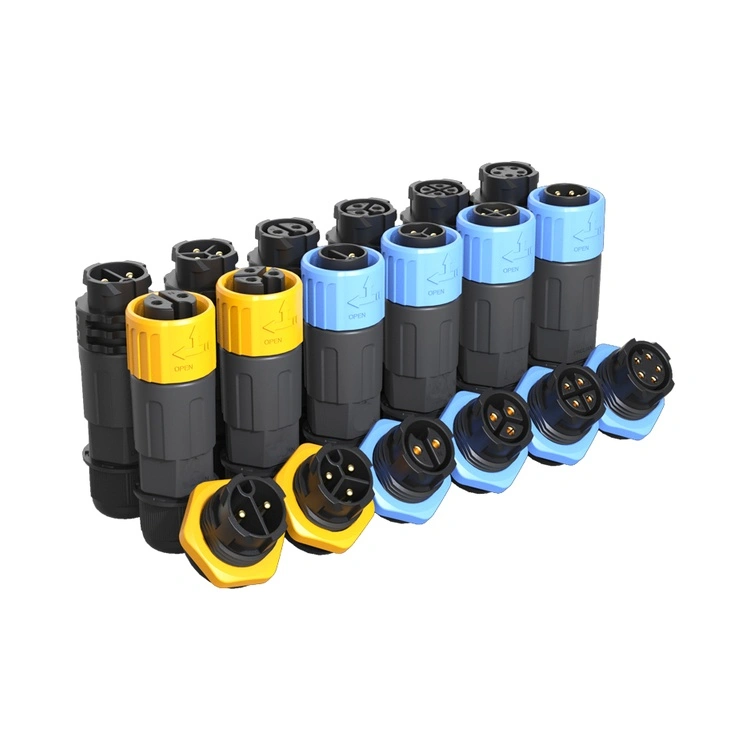

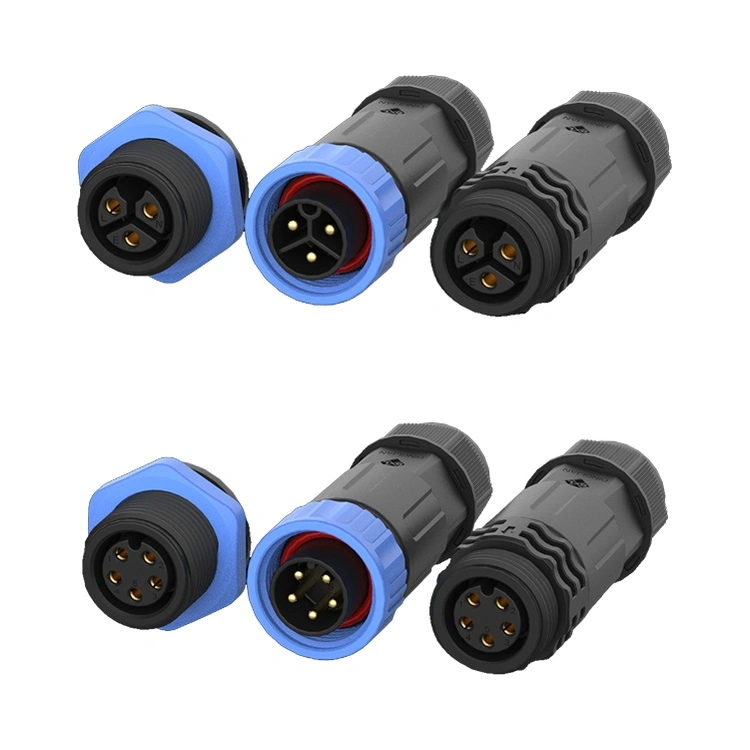

یہ سنگل ہول طریقہ کے ساتھ نصب کیا گیا ہے، جو مستحکم اور بے عیب ہے۔ اس میں تھریڈڈ لاکنگ ڈھانچہ ہے اور ہلتے ہوئے ماحول میں بھی مضبوط کنکشن برقرار رکھ سکتا ہے۔ 2، 3، 4، 5، 6، 7، 8، 9 پن انتخاب کے لیے دستیاب ہیں، اور حسب ضرورت تعاون یافتہ ہے۔
| پیرامیٹر | ری یونین M20 ڈیلیور شدہ ویلیو | یہ پریکٹس میں کیوں اہمیت رکھتا ہے۔ |
| رابطہ مزاحمت (ابتدائی) | ≤3.0mΩ | صنعت کی اوسط سے کم، I²R گرمی کی پیداوار کو کم کرنا |
| مستحکم سگ ماہی کے ساتھ ملن سائیکل | ≥500 سائیکل (تصدیق شدہ، صرف درجہ بندی نہیں) | ہمارے بیچ کے ٹیسٹ کے ریکارڈ 500 سائیکلوں کے ذریعے برقرار رکھنے والے سیلنگ کی سالمیت کو ظاہر کرتے ہیں - دیکھ بھال کے بھاری سامان کے لیے اہم ہے۔ |
| IP67 واٹر پروف | ہر بیچ: 1m گہرائی × 30 منٹ وسرجن | ٹیسٹ رپورٹس فراہم کی جا سکتی ہیں.. |
| کمپن مزاحمت | 10-500Hz، 2g (IEC 60068-2-6) | اصلی موٹر اور پمپ آپریشن کی نقل کرتا ہے – صفر عارضی منقطع کے ساتھ پاس کیا گیا۔ |
| پیرامیٹر | 2 پن | 3 پن | 4 پن | 5 پن | 6 پن | 7 پن | 8 پن | 9 پن |
| وولٹیج کی درجہ بندی | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| موجودہ درجہ بندی | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| وائر سیکشن (mm²) | 0.75–2.5 | 0.75–2.5 | 0.5–2.0 | 0.5–2.0 | 0.25–0.75 | 0.25–0.5 | 0.25–0.5 | 0.25–2.5 |
1) انسولیٹر مواد: اعلی درجہ حرارت تھرمو پلاسٹک (UL 94 V-0, )
2) کانٹیکٹ بیس میٹریل: گولڈ چڑھانا کے ساتھ پیتل (CuZn39Pb3) - نمک سپرے ٹیسٹ ≥48hr
3) سگ ماہی کا مواد: سلیکون O-ring
4) آپریٹنگ درجہ حرارت: -40 ° C ~ +105 ° C
5) آتش گیریت اور تعمیل: UL 94 V-0، RoHS، REACH SVHC کا پتہ نہیں چلا
6) ختم کرنے کے اختیارات: سولڈر کپ، ڈپ سولڈر (پی سی بی ماؤنٹ)
| موازنہ طول و عرض | ری یونین M20 سیریز | پریمیم یورپی M20 برانڈ | کم قیمت غیر برانڈڈ M20 |
| یونٹ کی قیمت (MOQ 100 پی سیز) | مسابقتی، حجم کے لحاظ سے | 3.5× - 4× زیادہ | نچلا اپ فرنٹ |
| تصدیق شدہ مسلسل کرنٹ | 20A (فی پن، دستاویزی) | عام طور پر 25A (فائن پرنٹ ڈیریٹنگ) | فلایا ہوا، کوئی ٹیسٹ ثبوت نہیں۔ |
| IP67 واٹر پروف | پیداوار کے بیچوں کا 100٪ | بیچ ٹیسٹ (لیکن فی بیچ دستاویزی نہیں) | کوئی بھی یا جھوٹے دعوے نہیں۔ |
| الیکٹریکل ٹیسٹنگ (Hi-pot & IR) | 100% ہر یونٹ – ٹیسٹ ڈیٹا لاگ | نمونے پر مبنی (AQL 1.0) | بے ترتیب یا چھوڑ دیا گیا۔ |
| مکمل ٹریس ایبلٹی (رال → ختم کنیکٹر) | ERP سے باخبر، 24 گھنٹے کے اندر قابل بازیافت | ہاں، لیکن سست جواب | کوئی نہیں۔ |
| لیڈ ٹائم (معیاری مقدار) | 15-17 کام کے دن | 6-10 ہفتے | غیر متوقع (2-20 ہفتے) |
| حسب ضرورت MOQ (کیبل کی لمبائی، رنگ، مارکنگ) | 100 پی سیز – لچکدار | 500+ پی سیز، اعلی انجینئرنگ فیس | پیش نہیں کیا گیا یا کوالٹی کنٹرول نہیں ہے۔ |
| سرٹیفیکیشنز | آئی ایس او 9001، 14001، 13485 | عام طور پر صرف ISO 9001 | عام طور پر کوئی نہیں۔ |
اصل فیلڈ انسٹالیشن میں ریٹیڈ IP67/IP68 سیلنگ حاصل کرنے کے لیے، ان تصدیق شدہ طریقہ کار پر عمل کریں:
| قدم | ایکشن | تنقیدی قدر/چیک پوائنٹ |
| 1 | کپلنگ نٹ کو ہاتھ سے سخت کریں جب تک کہ O-ring پینل کی سطح سے رابطہ نہ کرے۔ | بصری رابطے کی تصدیق ہوگئی۔ |
| 2 | کیلیبریٹڈ رنچ کا استعمال کرتے ہوئے حتمی ٹارک لگائیں۔ | 1.0 – 1.2 Nm (1.5 Nm سے زیادہ نہ ہو – زیادہ ٹارک O-ring کو بگاڑتا ہے اور اندراج کی قوت کو بڑھاتا ہے)۔ |
| 3 | داخلے پر کیبل موڑ کے رداس کی تصدیق کریں۔ | ≥ 5× کیبل بیرونی قطر – شدید موڑ رابطے کو کھینچتے ہیں اور پچھلی مہر سے سمجھوتہ کرتے ہیں۔ |
| 4 | بیرونی واقفیت | کیبل کا نیچے کی طرف نکلنا – کپلنگ نٹ انٹرفیس پر پانی کو جمع ہونے سے روکتا ہے۔ |
| 5 | O-ring معائنہ تعدد | روزانہ دھونے / فوڈ پروسیسنگ ماحول کے لیے سالانہ۔ معیاری اندرونی/بیرونی صنعتی استعمال کے لیے ہر 2-3 سال بعد۔ |
| سرٹیفیکیشن / پروٹوکول | ہر آرڈر کے ساتھ فراہم کردہ دائرہ کار اور ثبوت |
| ISO 9001:2015 | مکمل QMS - ڈیزائن، پیداوار، فروخت کے بعد۔ آڈٹ رپورٹس NDA پر دستیاب ہیں۔ |
| ISO 14001:2015 | ماحولیاتی انتظام - فضلہ میں کمی اور RoHS/REACH تعمیل دستاویزی ہے۔ |
| ISO 13485:2016 | طبی آلات (تشخیصی/مانیٹرنگ) کے لیے قابل اطلاق - سخت تبدیلی کنٹرول اور ٹریس ایبلٹی۔ |
| یو ایل کی پہچان | شمالی امریکہ کے لیے اجزاء کی سطح کی حفاظت - ہر مکان پر UL نشان۔ |
ٹارک: 1.0 – 1.2 Nm (ہاتھ سے بیٹھنے کے بعد حتمی سختی)۔
0.8Nm سے نیچے: O-ring کمپریشن ناکافی ہے - IP67 IP54 پر گر جاتا ہے (دھول سے محفوظ لیکن واٹر ٹائٹ نہیں)۔ ہم نے اپنے لیب ٹیسٹوں میں 0.5 میٹر گہرائی میں 2 گھنٹے کے اندر اندر پانی کو دیکھا ہے۔
1.5Nm سے اوپر: فلوروسیلیکون O-ring دھاگے کی کلیئرنس میں نکل جاتا ہے، جس کی وجہ سے مستقل خرابی ہوتی ہے اور ملن کی قوت میں اضافہ ہوتا ہے۔ مہر ابتدائی طور پر IP67 کو پاس کر سکتی ہے لیکن تھرمل سائیکلنگ (توسیع/سکڑن) کے بعد ناکام ہو جائے گی۔
تجویز: پہلے سے سیٹ ٹارک رینچ کا استعمال کریں – ہم اسے والیوم آرڈرز کے ساتھ لوازمات کے طور پر فراہم کر سکتے ہیں۔
معیاری نمونے: 3 کام کے دنوں میں 5-10 ٹکڑے دستیاب ہیں (اسٹاک کی اجازت)۔
چھوٹے بیچ کے آرڈرز (100-500 پی سیز): آرڈر کی تصدیق سے 12-15 کام کے دن۔
بڑی والیوم (500+ پی سیز): 18-20 کام کے دن، جزوی ترسیل دستیاب ہیں۔

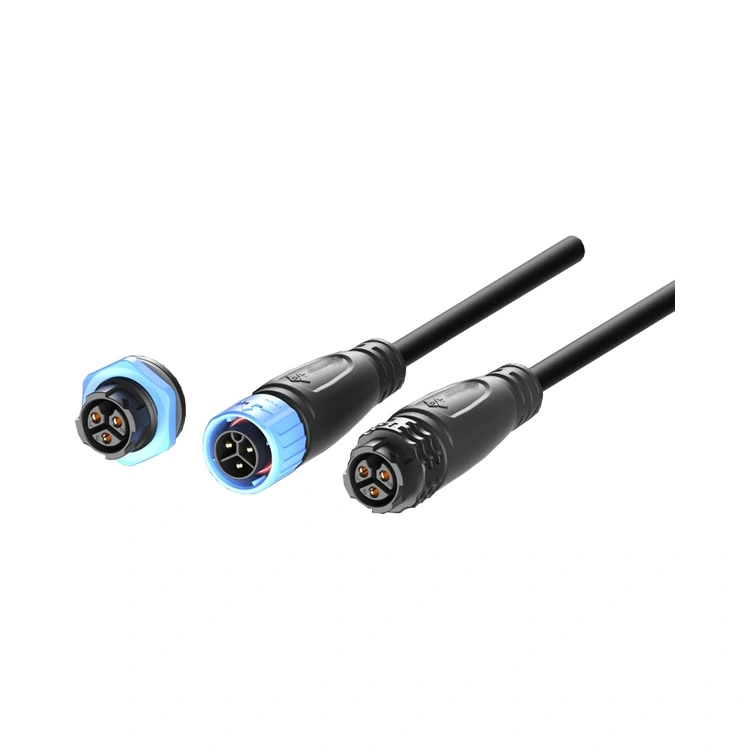

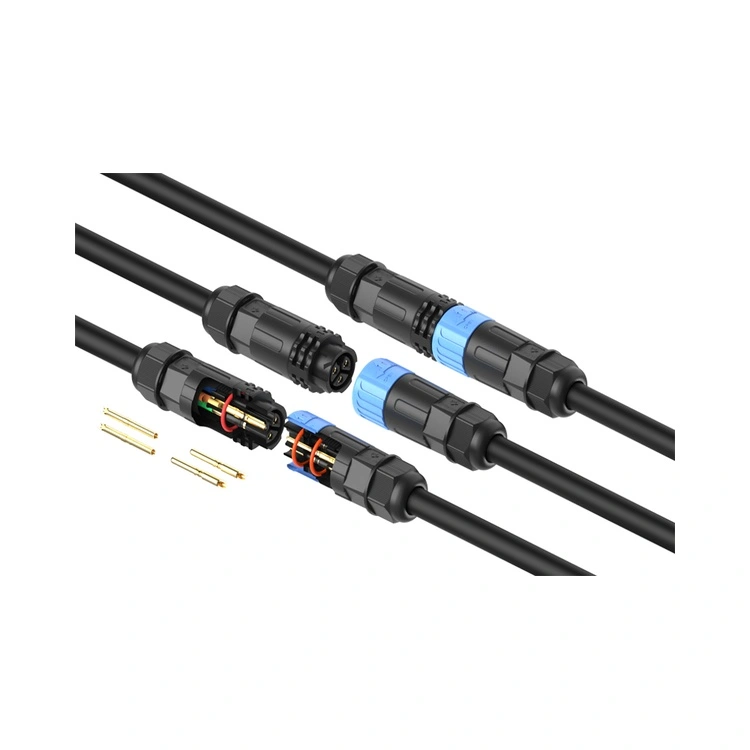

حسب ضرورت کیبل اسمبلیاں (لمبائی، وائر گیج، کلر کوڈنگ): MOQ 100 ٹکڑے – انجینئرنگ ڈرائنگ کی منظوری میں 2-3 دن لگتے ہیں، پھر 15 دن کی پیداوار۔
