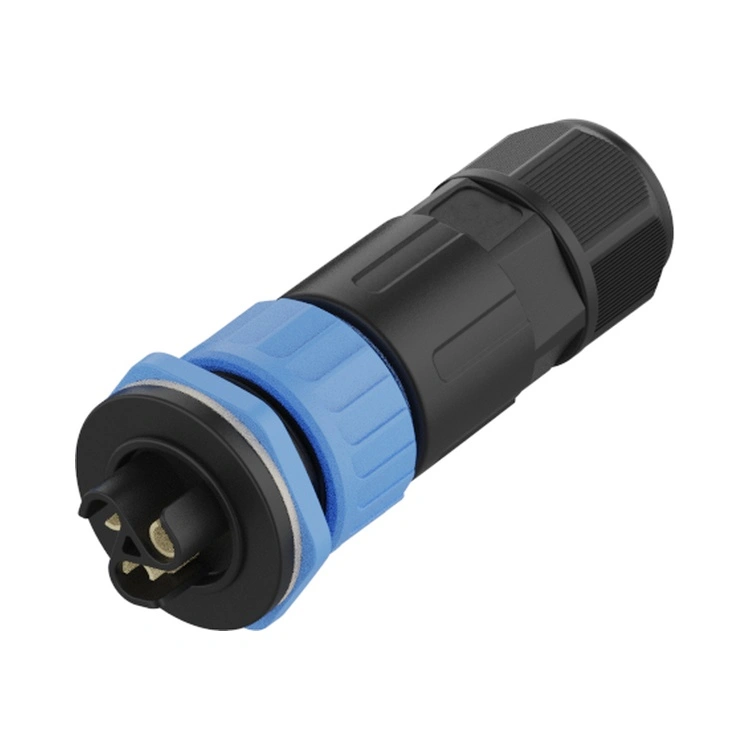

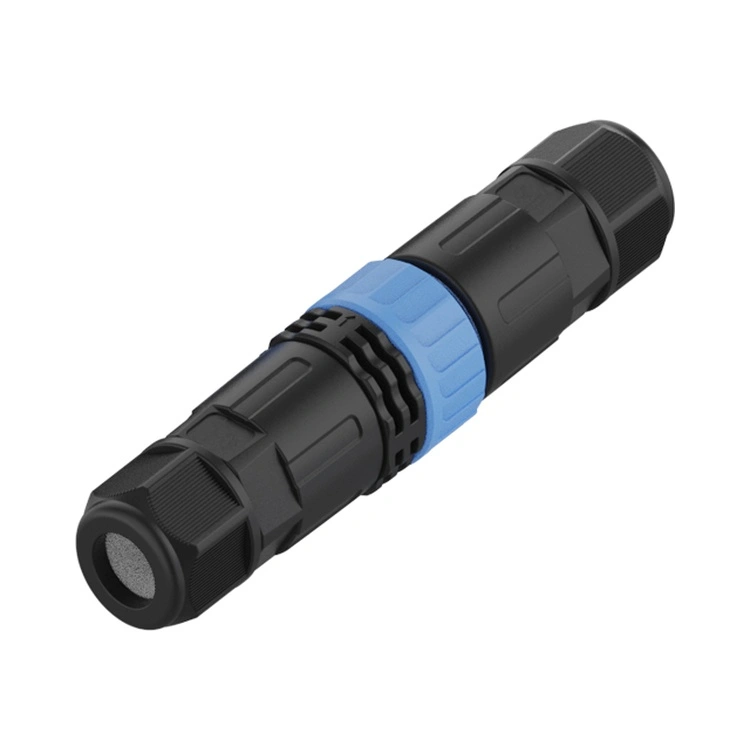

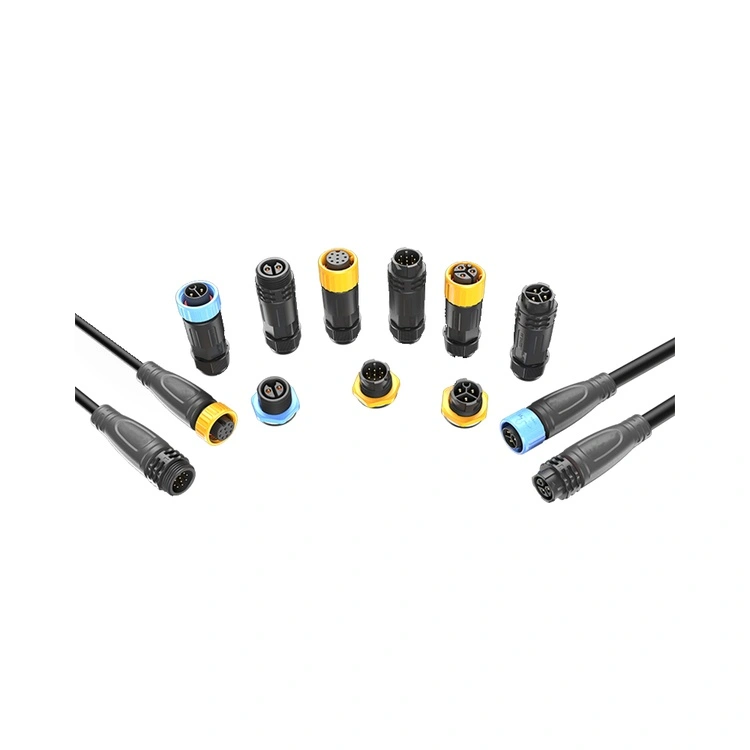

ری یونین M25 سیریز کا LED لائٹ کنیکٹر 1,000W سے اوپر کے فکسچر کے لیے مقصد سے بنایا گیا ہے جہاں تھرمل سائیکلنگ (ΔT 145°C تک) اور مکینیکل جھٹکا عام طور پر معیاری M20 سلوشنز کو کم کر دیتا ہے۔ عام کاپیوں کے برعکس، یہ سیریز ہر پروڈکشن بیچ کو اس سے مشروط کرتی ہے:
1) 100% ہائپوٹ اور رابطہ مزاحمت کی جانچ
2)IP67 واٹر پروف ٹیسٹ – 1m گہرائی، 30 منٹ، ویڈیو ریکارڈ کے ساتھ دستاویزی
3) تھرمل شاک کی توثیق – -40°C سے +105°C تک 500 سائیکل بغیر مہر میں نرمی کے
یہ ٹیسٹ پروٹوکول بیرونی ایل ای ڈی سسٹمز میں #1 ناکامی کے موڈ کو براہ راست ایڈریس کرتا ہے: مائیکرو موشن فریٹنگ سنکنرن ونڈ انڈسڈ کیبل کی وجہ سے ہوتا ہے۔ تھریڈڈ لاکنگ میکانزم (تجویز کردہ ٹارک 1.2–1.5Nm) انٹرفیس کے دباؤ کو 80N سے اوپر برقرار رکھتا ہے، مستحکم رابطے کو یقینی بناتا ہے یہاں تک کہ جب 50m-اونچی اسٹیڈیم مستولوں پر نصب ہو۔
| انتخاب کا معیار | ری یونین M25 سیریز ایل ای ڈی لائٹ کنیکٹر | M20 سیریز (کم صلاحیت) | غیر برانڈڈ M25 لک جیسے |
| زیادہ سے زیادہ مسلسل کرنٹ | 30A (فی پاور پن) | 30A (لیکن 85 ڈگری سینٹی گریڈ پر 22A تک پہنچ جاتا ہے) | 30A کا دعوی کریں، لیکن 25A پر ناکام ہو جاتا ہے (کوئی تھرمل امیج رپورٹ نہیں) |

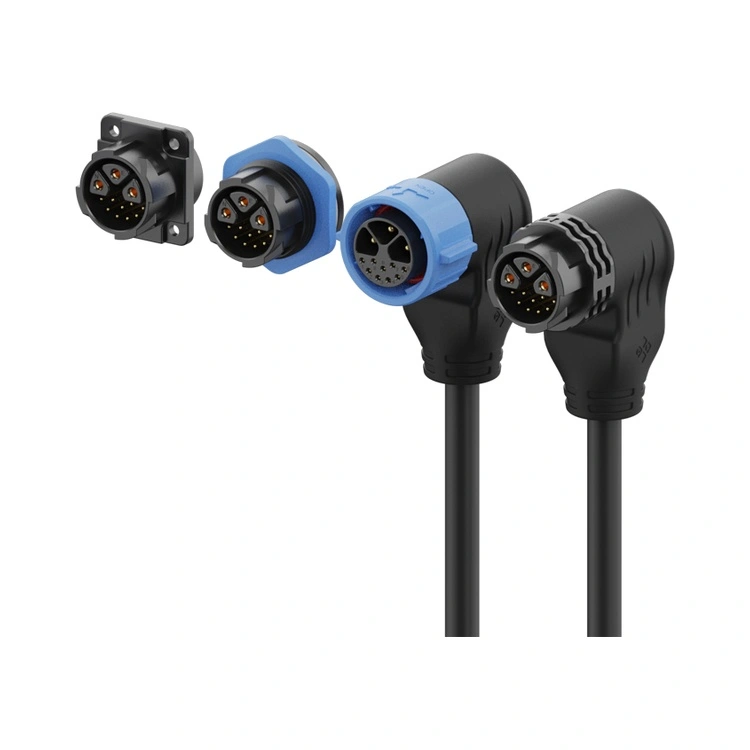

| ہائبرڈ پن کے اختیارات | 3+2 / 3+5 /3+9 پن | صرف 2+2 (اپنی مرضی کے مطابق MOQ 500+) | کوئی نہیں - صرف طاقت کے گولے۔ |
| IP67 واٹر پروف | ہر بیچ – وسرجن کی جانچ کی گئی، تصاویر کو برقرار رکھا گیا۔ | نمونے پر مبنی (1 فی 1,000) | دستاویزی نہیں ہے۔ |
| کیبل OD رہائش | 6–12 ملی میٹر | 4-8 ملی میٹر | 5-10 ملی میٹر (خراب تناؤ سے نجات) |
| لیڈ ٹائم (1,000 پی سیز) | 15-20 دن | 4-6 ہفتے | غیر متوقع (اکثر ڈراپ شپ کیا جاتا ہے) |
| ٹریس ایبلٹی | ERP بیچ کوڈ → خام مال کے سرٹیفکیٹ | بیچ کی سطح | کوئی نہیں۔ |
تجویز: کسی بھی پروجیکٹ کے لیے ری یونین M25 سیریز ایل ای ڈی لائٹ کنیکٹر کی وضاحت کریں جہاں ROI > 3 سال اور غیر منصوبہ بند ڈاؤن ٹائم لاگت $2,000 فی گھنٹہ سے زیادہ ہو (مثلاً، ہوائی اڈے کے تہبند، ٹنل ایگریس لائٹنگ)۔

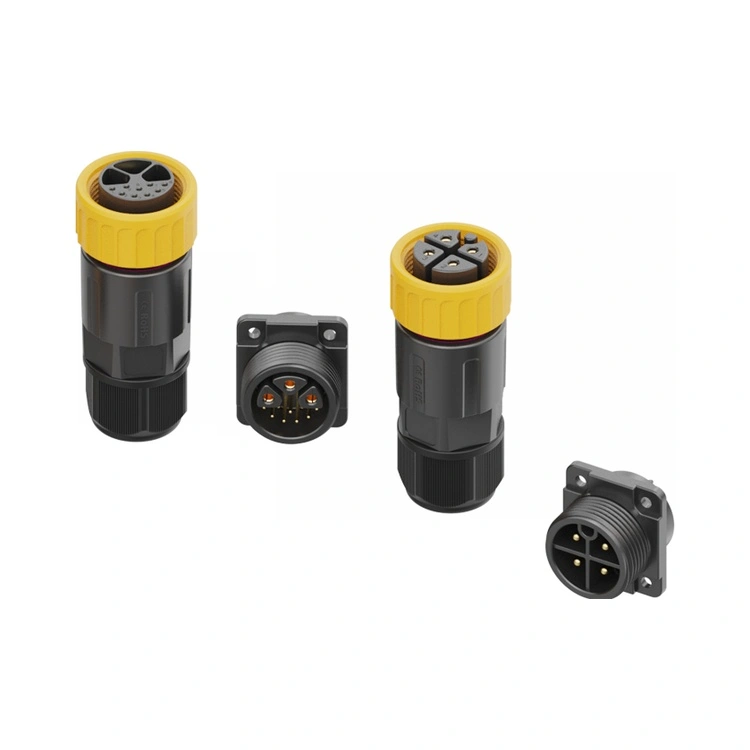

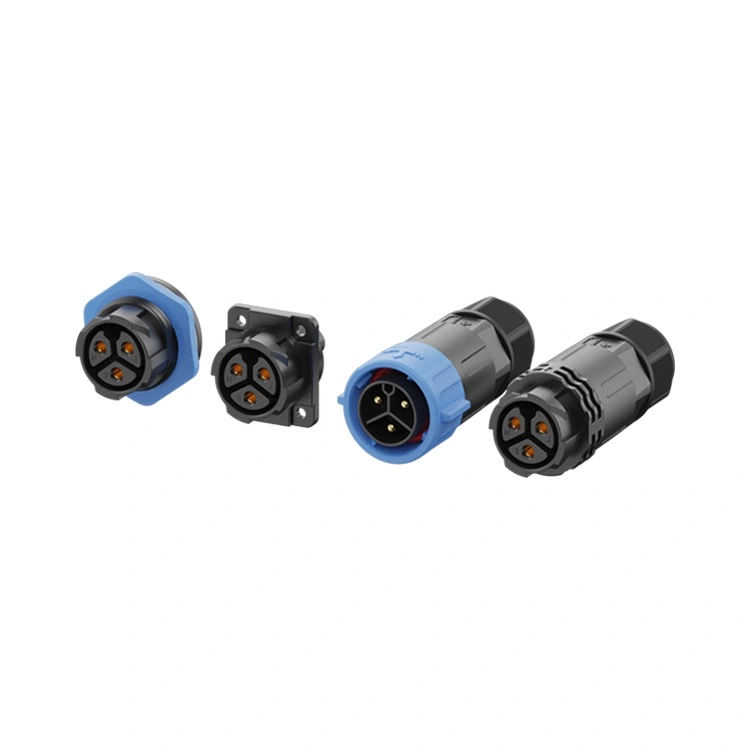

| پیرامیٹر | 2 پن | 3 پن | 4 پن | 5 پن | 6 پن | 3+2-پن | 3+5-پن | 3+9 پن |
| وولٹیج کی درجہ بندی | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| موجودہ درجہ بندی | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| وائر سیکشن | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5mm² | 0.5-2.5mm² | 0.25-1.5mm² | 0.25-2.5mm² | 0.25-2.5mm² | 0.25-2.5mm² |

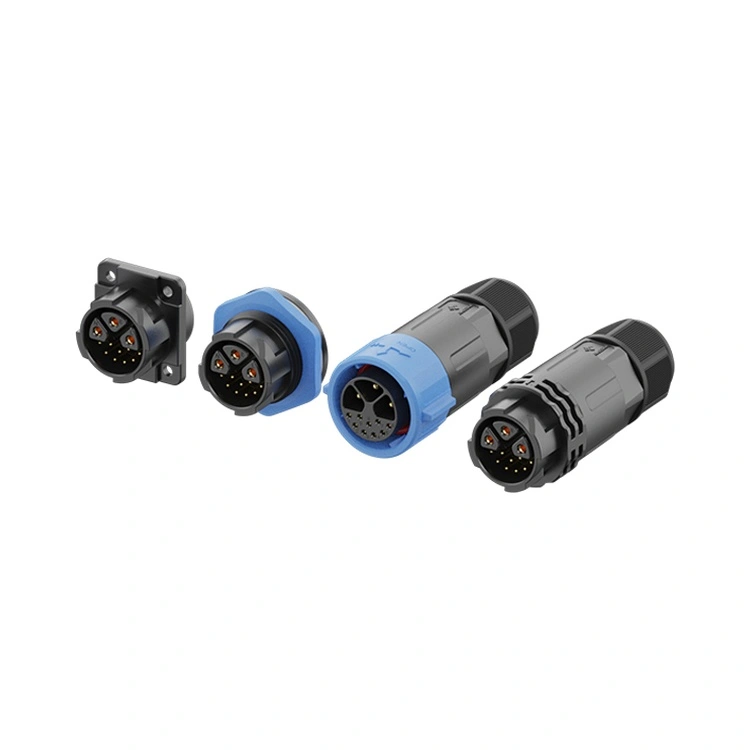

3+5 کنفیگریشن میں 5 سگنل پنوں کو 2.54mm پچ کے ساتھ آزادانہ طور پر ڈھال دیا گیا ہے، جو 250kHz پر >40dB کراسسٹالک اٹینیویشن فراہم کرتا ہے – DMX512 RDM دو جہتی مواصلات کے لیے اہم ہے۔ DALI-2 ایپلی کیشنز کے لیے، 3+2 پن ویرینٹ (2 سگنل تار) 30A پاور ریل کو برقرار رکھتے ہوئے فی لوپ 64 فکسچر تک ایڈریس کرنے کی حمایت کرتا ہے۔ مخصوص کرنے والوں کے لیے عملی وائرنگ گائیڈ:
3+5 پن: پن 1–3 = L1/L2/L3 (3 فیز، 20A ہر ایک)؛ پن 4–5 = DALI +/-; پن 6–7 = DMX ڈیٹا+ / ڈیٹا- ; پن 8 = DMX عام (شیلڈ حوالہ)۔
3+2 پن: پن 1–3 = L/N/PE (سنگل فیز 30A یا 3-فیز 20A)؛ پن 4–5 = 0-10V مدھم یا DALI۔
یہ ہائبرڈ فن تعمیر ٹرمینل بلاک کے 40% حصوں کو ختم کرکے فیلڈ لیبر کو کم کرتا ہے
A: ہائی temp thermoplastic insulator (UL 94 V-0) اثر کی طاقت کو برقرار رکھتا ہے >6 kJ/m² -40°C پر (آزمائشی فی ISO 179)۔ سلیکون O-ring 500 کولڈ اسٹارٹ سائیکلوں کے بعد کمپریشن سیٹ <20% کو برقرار رکھتا ہے۔
معیاری DALI کے زیر کنٹرول پروجیکٹس کے لیے، ہم 3+2 کنفیگریشن کی تجویز کرتے ہیں:
LED ڈرائیور ان پٹ کے لیے 3 پاور پن (20A ہر ایک)۔
DALI ڈیٹا کے لیے 2 سگنل پن (10A ہر ایک)
یہ ہائی واٹ کے لیومینیئرز کے لیے کافی طاقت فراہم کرتا ہے اور 300 میٹر تک DALI کمیونیکیشن کو سپورٹ کرتا ہے۔ ملٹی چینل کلر کنٹرول یا انٹیگریٹڈ سینسر فیڈ بیک کے لیے، 3+5 یا 3+9 متغیرات کا انتخاب کریں۔ تمام کنفیگریشنز DALI، DMX، 0-10V، اور RS-485 پروٹوکولز کے لیے سگنل کی سالمیت کو برقرار رکھتی ہیں۔
