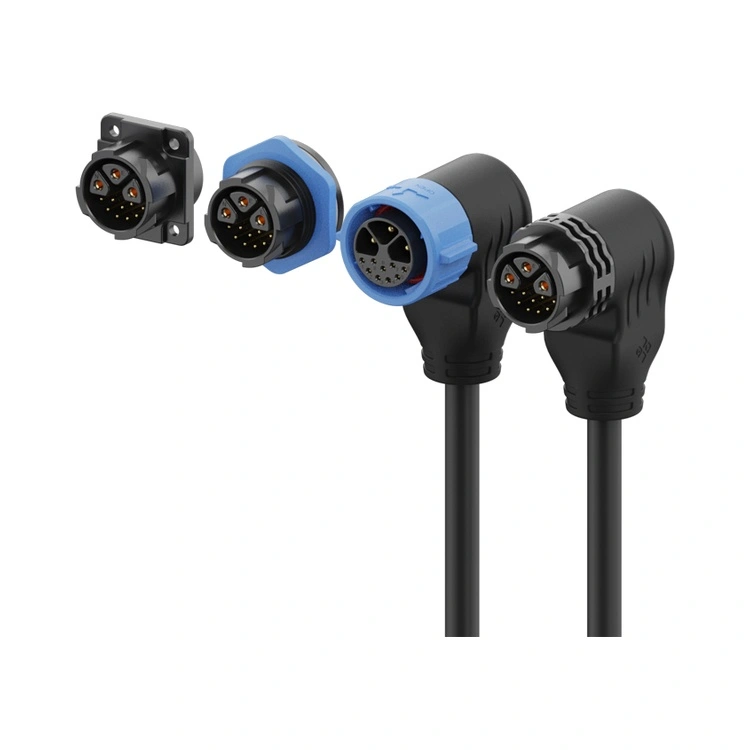

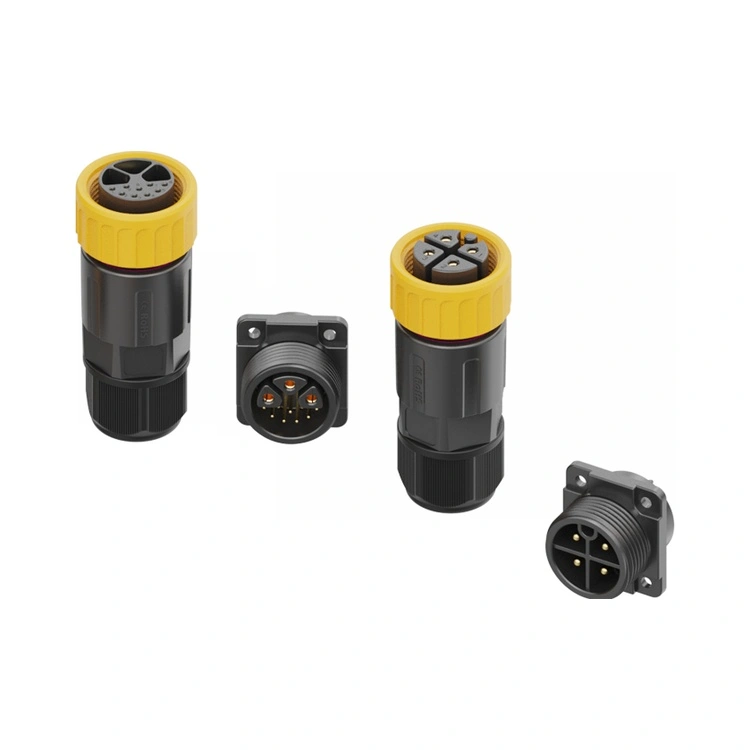

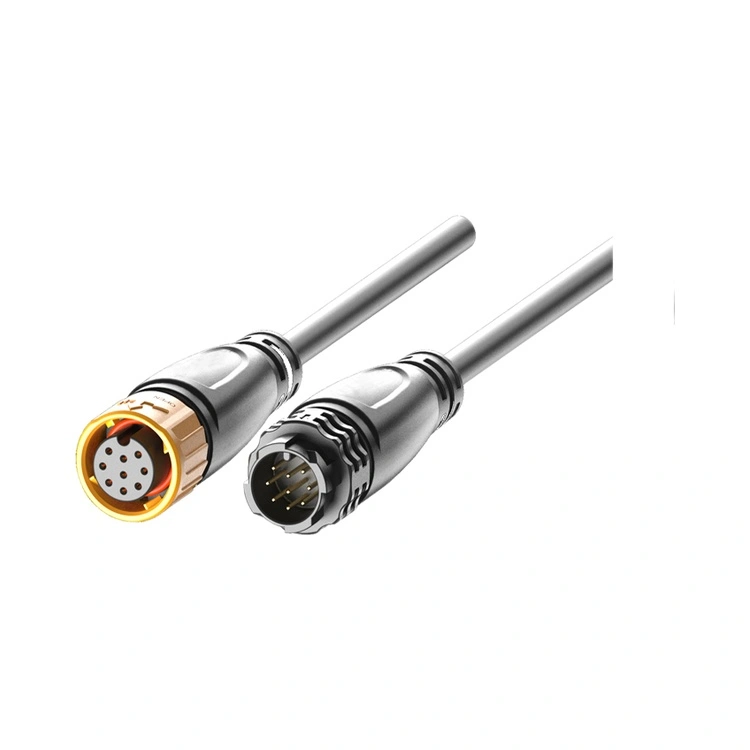

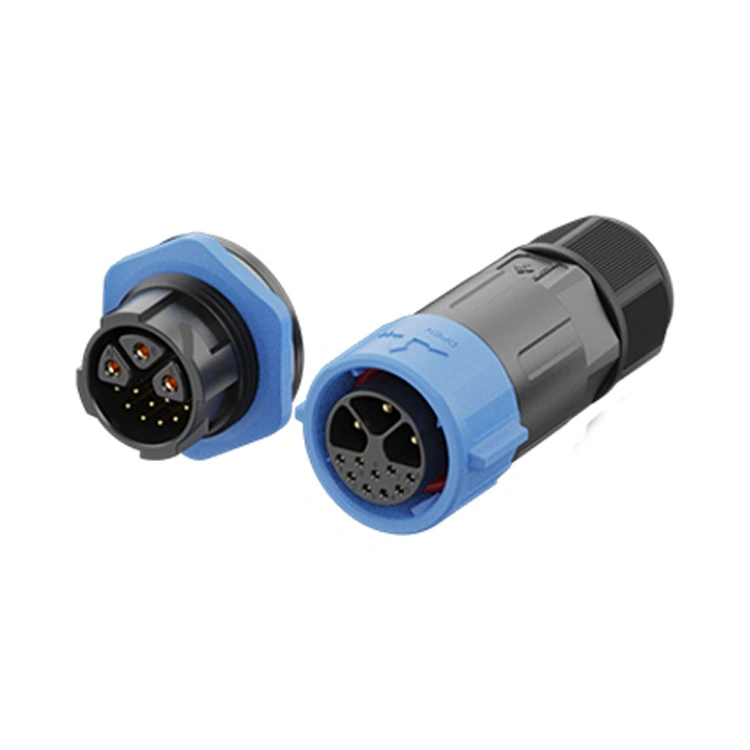

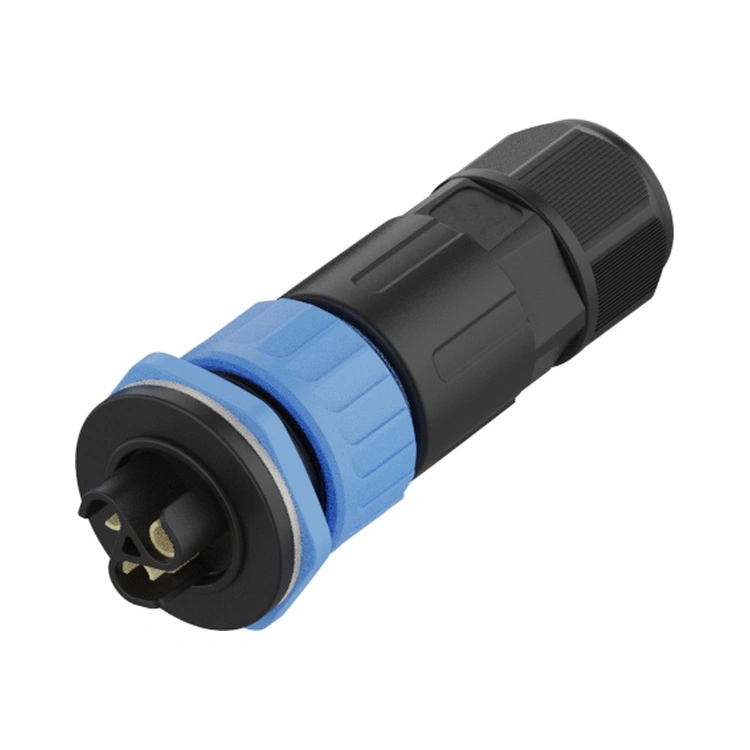

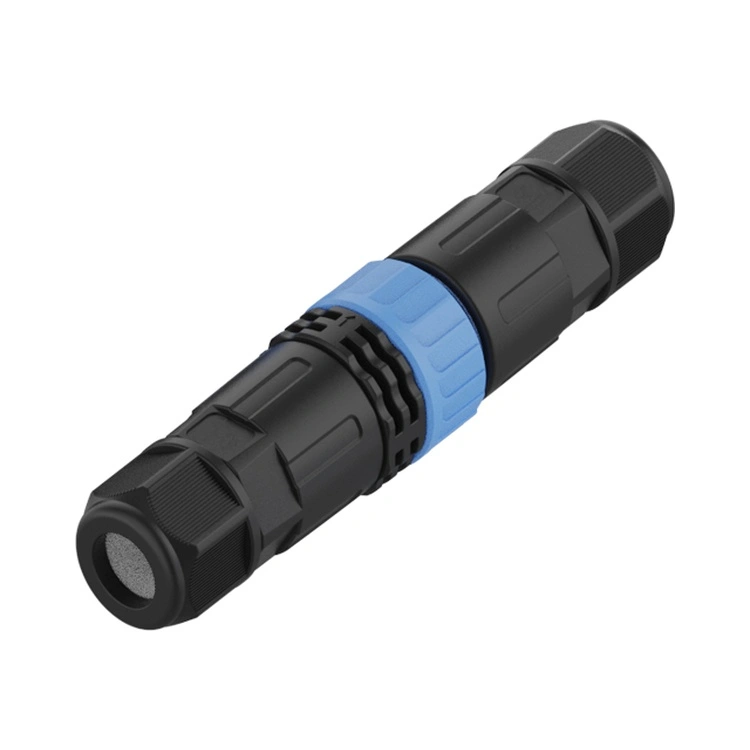

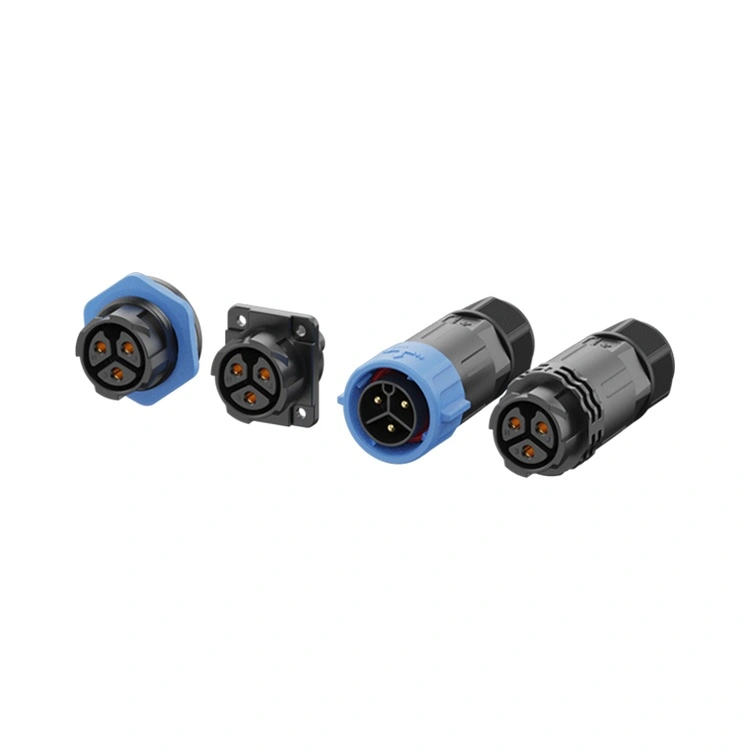

M25 سیریز پلاسٹک واٹر پروف کنیکٹر ری یونین کا فلیگ شپ ہائی کرنٹ سنکنرن مزاحم انٹر کنیکٹ ہے، جو ایسی ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جہاں بجلی کی کافی ترسیل (30A تک) کو جارحانہ ماحولیاتی حالات کے ساتھ ساتھ رہنا چاہیے۔ یہ تھریڈڈ سرکلر کنیکٹر Ip67/IP68 واٹر پروف اور ایک اعلی طاقت والے PA66 تھرمو پلاسٹک ہاؤسنگ کے ساتھ ایک ناہموار 25mm انٹرفیس کو جوڑتا ہے جو کہ موروثی طور پر سنکنرن پروف ہے — کوئی زنگ نہیں، کوئی آکسیڈیشن نہیں، اور کوئی پلیٹنگ انحطاط نہیں ہے۔
2 سے 12 پن کنفیگریشنز میں دستیاب ہے، بشمول ہائبرڈ پاور سگنل ویریئنٹس
، M25 سیریز ایک ہی کنیکٹر کے اندر ہائی کرنٹ پاور ڈیلیوری (20A تک) اور کم وولٹیج کنٹرول سگنل دونوں کو سپورٹ کرتی ہے۔
تھریڈڈ لاکنگ میکانزم سینکڑوں چکروں میں مستقل ملاپ کی وشوسنییتا کو یقینی بنانے کے لیے، جبکہ رابطے کم رابطے کی مزاحمت کو برقرار رکھنے کے لیے سلیکٹیو گولڈ پلیٹنگ کے ساتھ پیتل سے مشینی ہوتے ہیں۔ ری یونین ایم 25 پلاسٹک سیریز کو عمودی طور پر مربوط عمل کے ذریعے تیار کرتا ہے—خودکار اسمبلی اور 100% الیکٹریکل ٹیسٹنگ کے ذریعے درست انجیکشن مولڈنگ سے۔
| فیچر | فائدہ |
| سنکنرن پروف PA66 ہاؤسنگ | کوئی زنگ نہیں، کوئی آکسیڈیشن نہیں — نمک کے اسپرے، سمندری، اور کیمیکل سے بے نقاب ماحول کے لیے ڈیزائن کیا گیا ہے۔ |
| 60% تک وزن میں کمی | پیتل کے مساوی سے نمایاں طور پر ہلکا — آلات اور بڑھتے ہوئے بریکٹ پر ساختی بوجھ کو کم کرتا ہے۔ |
| موجودہ درجہ بندی 30A تک | ایم سیریز میں سب سے زیادہ بجلی کے بوجھ کو ہینڈل کرتا ہے — جو ہیوی موٹرز، ای وی چارجرز، اور بجلی کی تقسیم کے لیے موزوں ہے۔ |
| IP67/IP68 واٹر پروف | مسلسل وسرجن کو برداشت کرتا ہے—آف شور، ساحلی اور سیلاب زدہ تنصیبات کے لیے قابل اعتماد۔ |
| ہائبرڈ 3+2، 3+5،3+9 کنفیگریشنز | 3 ہائی کرنٹ پاور پن (20A تک) کو 2 یا 5 یا 9 سگنل پنوں کے ساتھ جوڑتا ہے—کیبل کی گنتی اور پینل کی جگہ کو کم کرتا ہے۔ |
| گولڈ پلیٹڈ پیتل کے رابطے | کم رابطہ مزاحمت (≤3mΩ) اور سنکنرن تحفظ — مرطوب ماحول میں کارکردگی کو برقرار رکھتا ہے۔ |
| تھریڈڈ لاکنگ | کمپن مزاحم ملاپ — بھاری مشینری کی نقل و حرکت اور تھرمل سائیکلنگ سے ڈھیلے ہونے سے روکتا ہے۔ |
| -40°C سے +105°C آپریشن | درجہ حرارت کی وسیع رینج انتہائی صنعتی، سمندری اور بیرونی حالات کا احاطہ کرتی ہے۔ |
| پیرامیٹر | 2 پن | 3 پن | 4 پن | 5 پن | 6 پن | 3+2-پن | 3+5-پن | 3+9 پن |
| وولٹیج کی درجہ بندی | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| موجودہ درجہ بندی | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| وائر سیکشن | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5mm² | 0.5-2.5mm² | 0.25-1.5mm² | 0.25-2.5mm² | 0.25-2.5mm² | 0.25-2.5mm² |
آپریٹنگ درجہ حرارت:-40°C ~ +105°C
تحفظ کی درجہ بندی:IP65/IP67/IP68 (ملٹی ہوئی حالت)
ہاؤسنگ مواد:پی اے 66
رابطہ کا مواد:گولڈ چڑھایا پیتل
رابطہ مزاحمت:≤3mΩ
ملاوٹ کے چکر:≥500
وزن:تقابلی پیتل کے کنیکٹرز سے تقریباً 60% ہلکا
آتش گیر درجہ بندی:UL 94 V-0
تمام مواد RoHS کے مطابق ہیں۔
| پہلو | ری یونین M25 پلاسٹک سیریز | میٹل M25 کنیکٹر | پریمیم پلاسٹک کنیکٹر برانڈز |
| سنکنرن مزاحمت | بہترین - PA66 | چڑھانا منحصر - نمک کے اسپرے میں زنگ کا خطرہ | متغیر |
| وزن | 60% تک ہلکا | بھاری - تناؤ ماؤنٹ | ری یونین کی طرح |
| قیمت | حجم کے موافق قیمتوں کا تعین | 3-4× زیادہ | 2-3× زیادہ |
| موجودہ درجہ بندی | 30A تک | 30A تک | عام طور پر کم |
| ہائبرڈ اختیارات | 3+2، 3+5،3+9 پن | محدود | محدود |
| 100% الیکٹریکل ٹیسٹنگ | ہر یونٹ | نمونے پر مبنی | نمونے پر مبنی |
| ٹریس ایبلٹی | ERP ٹریس ایبل | جی ہاں | جی ہاں |
| لیڈ ٹائم | 15-17 دن | 4-8 ہفتے | 4-6 ہفتے |
| حسب ضرورت MOQ | کم (100 ٹکڑے) | اعلی (500+) | اعلی (500+) |
| آئی ایس او سرٹیفیکیشن | 9001، 14001، 13485 | عام طور پر 9001 | عام طور پر 9001 |
| سرٹیفیکیشن | دائرہ کار |
| ISO 9001:2015 | کوالٹی مینجمنٹ—ڈیزائن، پروڈکشن، اور بعد از فروخت سروس۔ |
| ISO 14001:2015 | ماحولیاتی انتظام - تصدیق شدہ فضلہ میں کمی اور پائیدار طرز عمل۔ |
| ISO 13485:2016 | میڈیکل ڈیوائس کوالٹی مینجمنٹ — M25 کے لیے قابل اطلاق جو تشخیصی یا نگرانی کے آلات میں استعمال ہوتا ہے۔ |
| UL تسلیم شدہ | شمالی امریکہ کی منڈیوں کے لیے اجزاء کی سطح کی حفاظت کا سرٹیفیکیشن۔ |
| RoHS | خطرناک مادوں کی پابندی - EU کی ہدایت کی تعمیل۔ |
ری یونین کی M25 پلاسٹک کنیکٹر پروڈکشن لائن سخت عمل کے کنٹرول کے تحت چلتی ہے۔ IP67 واٹر پروف کی تصدیق ہر پروڈکشن بیچ پر اصل وسرجن ٹیسٹنگ (1m، 30 منٹ) کے ذریعے کی جاتی ہے۔ ٹیسٹ کے ریکارڈ، مواد کے سرٹیفکیٹ، اور معائنہ کی رپورٹیں ہر بیچ کے لیے رکھی جاتی ہیں۔
M25 پلاسٹک کنیکٹر کی موجودہ درجہ بندی کا تعین رابطہ نظام اور وائر گیج سے ہوتا ہے نہ کہ ہاؤسنگ میٹریل سے۔ PA66 ہاؤسنگ ایک اعلی درجہ حرارت والا تھرموپلاسٹک ہے جس کا حرارت کی کمی کا درجہ حرارت 200 ° C سے زیادہ ہے — کنیکٹر کی آپریٹنگ رینج -40 ° C سے +105 ° C کے اوپر۔ رابطے خود سونے کی چڑھائی کے ساتھ پیتل کے ہوتے ہیں، اور موجودہ درجہ بندی (30A تک) درجہ حرارت میں اضافے کی جانچ کے ذریعے IEC 60512 کی تصدیق کی جاتی ہے۔ ہماری جانچ میں، M25 پلاسٹک کنیکٹر کے درجہ حرارت میں درجہ حرارت میں اضافہ اسی حد کے اندر ہے جو دھاتی کنیکٹر کے برابر ہے۔ ہاؤسنگ کی نچلی تھرمل چالکتا کی تلافی آپٹمائزڈ انسولیٹر جیومیٹری اور رابطہ ڈیزائن سے کی جاتی ہے جو کیبل کنڈکٹرز اور پینل انٹرفیس کے ذریعے مؤثر طریقے سے گرمی کو ختم کرتی ہے۔
ہاں — M25 پلاسٹک کنیکٹر EV چارجنگ ایپلی کیشنز کے لیے موزوں ہے، خاص طور پر:
AC چارجنگ اسٹیشن ساحلی یا زیادہ نمی والے مقامات پر نصب ہیں۔
آن بورڈ چارجرز جن کو سنکنرن مزاحم باہم جڑنے کی ضرورت ہوتی ہے۔
بیٹری مینجمنٹ انٹرفیس جو طاقت اور سگنل کو ملاتے ہیں۔
PA66 ہاؤسنگ کی سنکنرن پروف خصوصیات خاص طور پر ساحلی علاقوں (نمک کے اسپرے)، شہری ماحول (موسم سرما میں سڑک کا نمک)، یا صنعتی زون (کیمیائی نمائش) میں نصب ای وی چارجرز کے لیے قیمتی ہیں۔ IP68 سیلنگ بارش اور دھونے سے بچاتی ہے۔ DC فاسٹ چارجنگ (100A+) کے لیے، ہم خاص طور پر ہائی کرنٹ DC ایپلی کیشنز کے لیے ڈیزائن کیے گئے بڑے صنعتی کنیکٹرز کی تجویز کرتے ہیں۔
