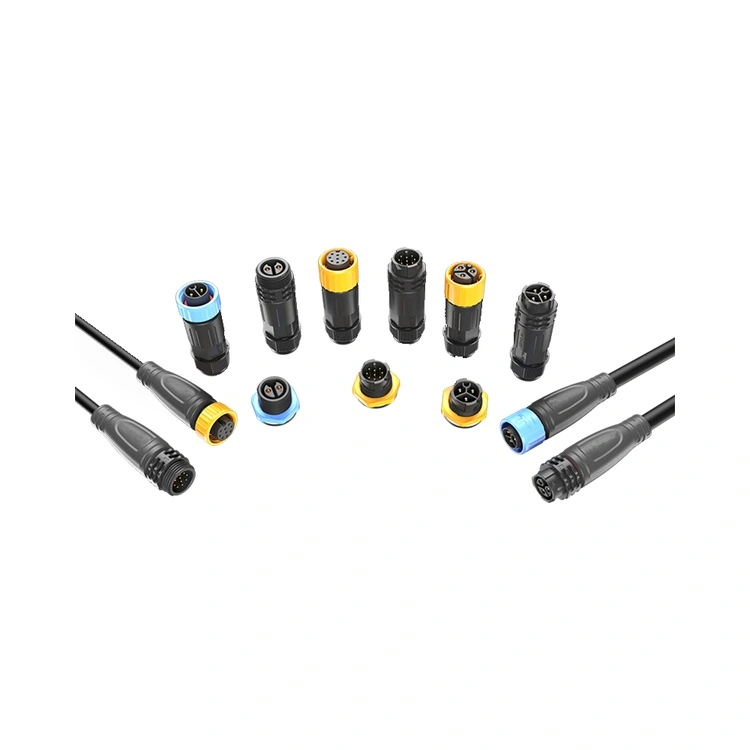

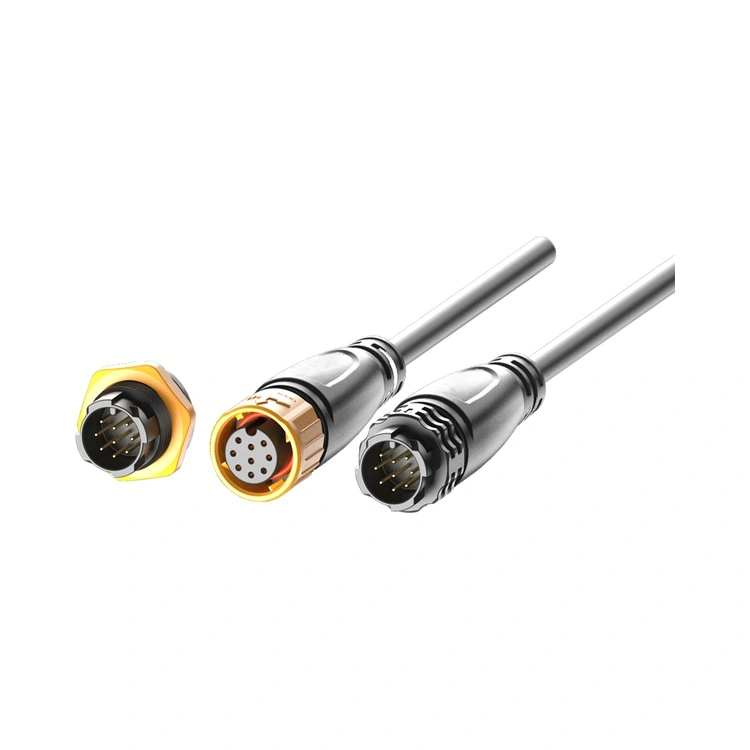

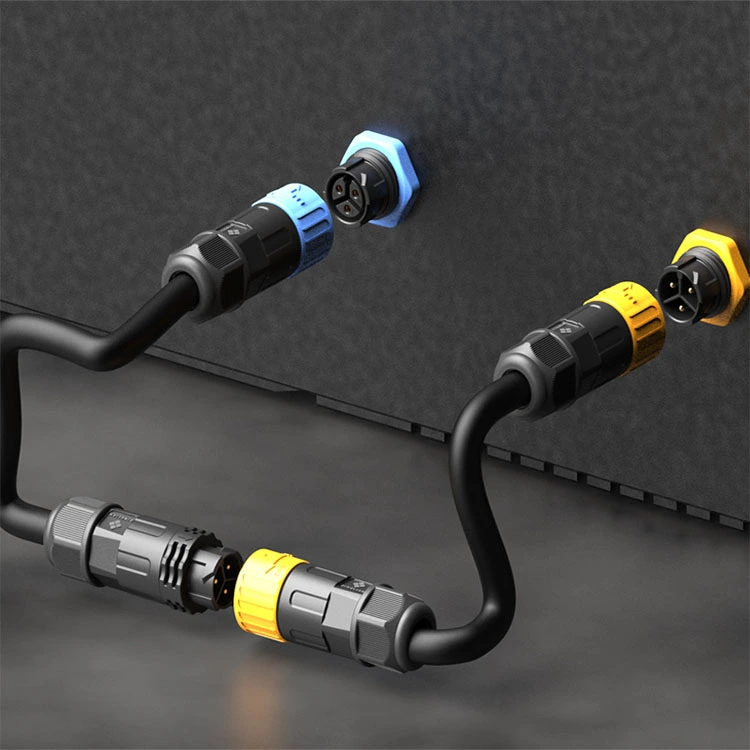

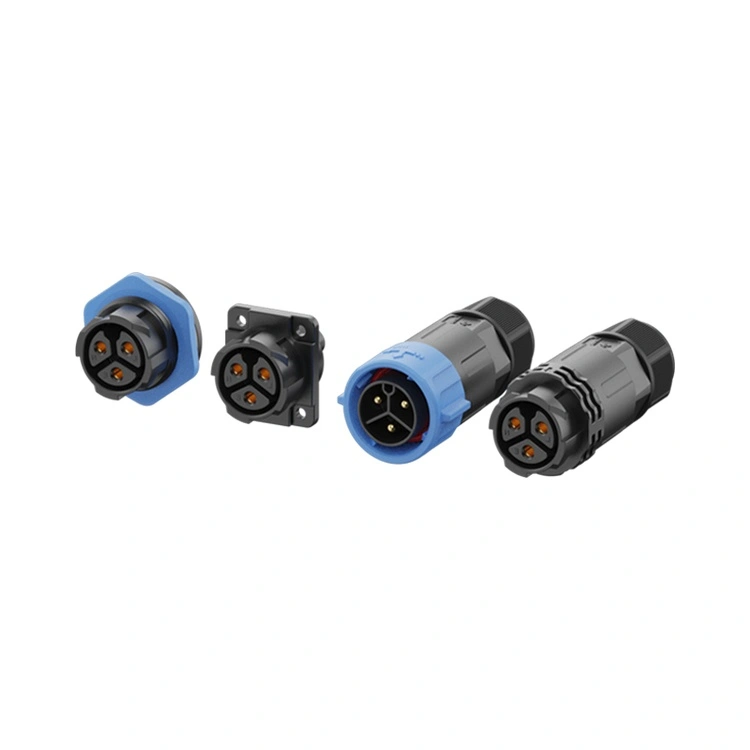

M25 سیریز واٹر پروف کنیکٹر M-series کے خاندان کے اندر ری یونین کا سب سے زیادہ صلاحیت والا صنعتی انٹرکنیکٹ ہے، جو ایسی ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جہاں بجلی کی خاطر خواہ ترسیل کو ماحولیاتی تحفظ کے ساتھ مل کر رہنا چاہیے۔ یہ تھریڈڈ سرکلر کنیکٹر IP67/IP68 ریٹیڈ سیلنگ کے ساتھ ایک ناہموار 25mm انٹرفیس کو جوڑتا ہے، جو اسے ہیوی ڈیوٹی آلات، موٹر کنکشن، پاور ڈسٹری بیوشن سسٹم، ای وی چارجنگ انفراسٹرکچر، اور قابل تجدید توانائی کی تنصیبات کے لیے موزوں بناتا ہے جہاں نمی، دھول اور کمپن مستقل چیلنجز ہیں۔

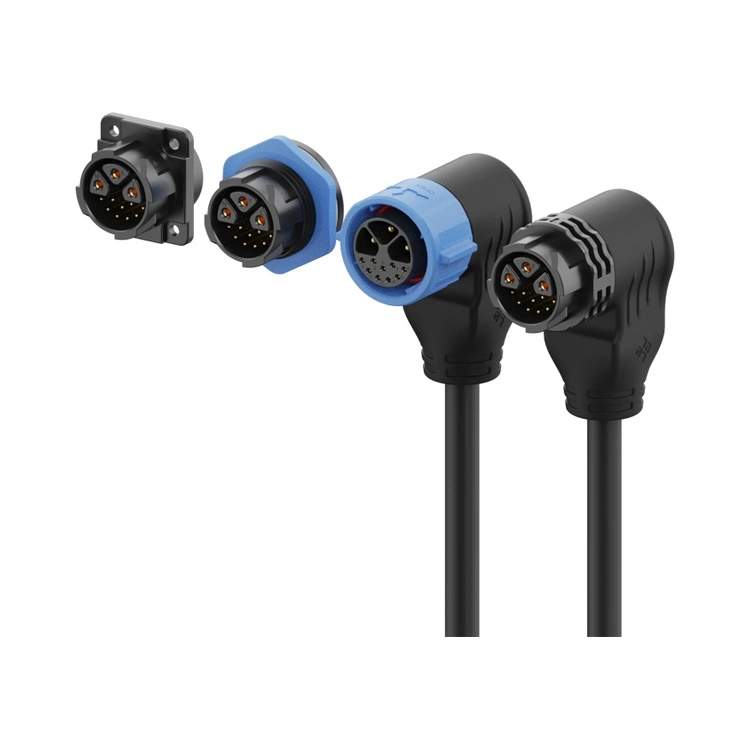

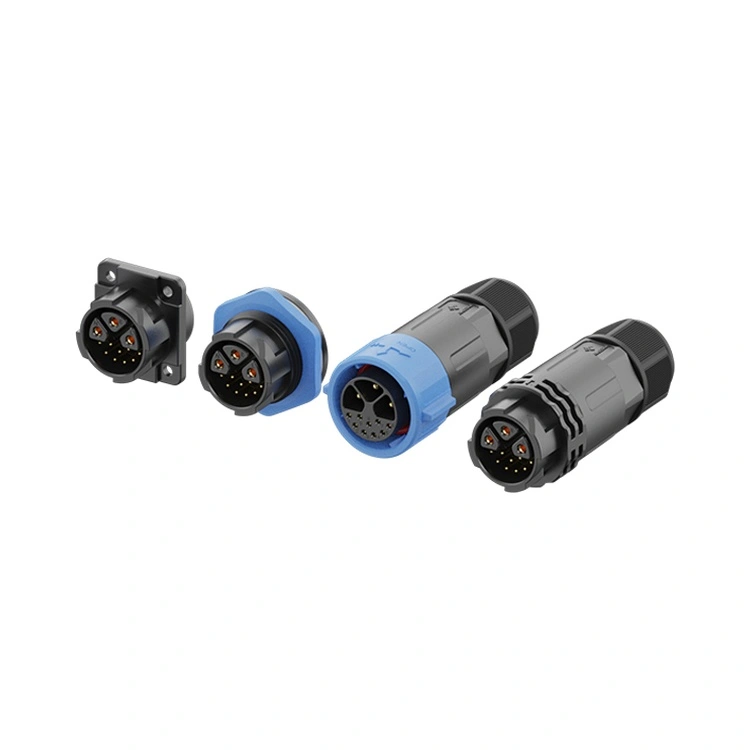

2 سے 12 پن کنفیگریشنز میں دستیاب ہے، بشمول ہائبرڈ پاور-سگنل ویریئنٹس 5، 3+9 پنز جو ایک ہی ہاؤسنگ میں کم وولٹیج سگنل رابطوں کے ساتھ ہائی کرنٹ پاور رابطوں کو جوڑتے ہیں، M25 سیریز ہائی پاور ایپلی کیشنز کی وسیع رینج کو سپورٹ کرتی ہے۔
روابط پیتل سے سلیکٹیو گولڈ پلاٹنگ کے ساتھ مشینی ہوتے ہیں، سینکڑوں میٹنگ سائیکلوں پر کم اور مستحکم رابطے کی مزاحمت کو برقرار رکھتے ہیں۔ زیادہ سے زیادہ کرنٹ جس کو سپورٹ کیا جا سکتا ہے وہ 30A فی رابطہ ہے۔
ری یونین ایم 25 سیریز کو عمودی طور پر مربوط عمل کے ذریعے تیار کرتا ہے—خودکار اسمبلی اور 100% الیکٹریکل ٹیسٹنگ کے ذریعے درست مشینی سے۔ سولڈر کے ساتھ پینل ماؤنٹ اور کیبل ماؤنٹ ورژن میں دستیاب ہے۔
| فیچر | فائدہ |
| موجودہ درجہ بندی 30A تک | ایم سیریز میں سب سے زیادہ بجلی کے بوجھ کو ہینڈل کرتا ہے — جو ہیوی موٹرز، ای وی چارجرز، اور صنعتی بجلی کی تقسیم کے لیے موزوں ہے۔ |
| IP67 واٹر پروف | دھول، عارضی وسرجن، اور توسیعی وسرجن کو برداشت کرتا ہے—بیرونی اور دھونے والے ماحول کے لیے قابل اعتماد۔ |
| ہائبرڈ 3+2، 3+5،3+9 پن کے اختیارات | ایک کنیکٹر میں ہائی کرنٹ پاور پن (20A تک) کو کم وولٹیج سگنل پنوں کے ساتھ جوڑتا ہے—کیبل کی گنتی اور پینل کی جگہ کو کم کرتا ہے۔ |
| تھریڈڈ لاکنگ میکانزم | کمپن مزاحم ملاپ — بھاری مشینری کی نقل و حرکت اور تھرمل سائیکلنگ سے ڈھیلے ہونے سے روکتا ہے۔ |
| گولڈ پلیٹڈ پیتل کے رابطے | کم رابطہ مزاحمت (≤3mΩ) اور سنکنرن تحفظ — مرطوب اور بیرونی ماحول میں کارکردگی کو برقرار رکھتا ہے۔ |
| اعلی درجہ حرارت تھرمو پلاسٹک انسولیٹر | -40°C سے +105°C آپریشن— انتہائی صنعتی اور بیرونی درجہ حرارت کے حالات کا احاطہ کرتا ہے۔ |
| آل پلاسٹک ہاؤسنگ | اعلی درجہ حرارت تھرمو پلاسٹک مواد-سخت ماحول کے لیے موزوں |
| متعدد ختم کرنے کے اختیارات | سولڈر، ڈِپ سولڈ—مختلف اسمبلی کے طریقوں کے مطابق ہوتا ہے۔ |
| پیرامیٹر | 2 پن | 3 پن | 4 پن | 5 پن | 6 پن | 3+2-پن | 3+5-پن | 3+9 پن |
| وولٹیج کی درجہ بندی | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| موجودہ درجہ بندی | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| وائر سیکشن | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5mm² | 0.5-2.5mm² | 0.25-1.5mm² | 0.25-2.5mm² | 0.25-2.5mm² | 0.25-2.5mm² |
آپریٹنگ درجہ حرارت:-40°C ~ +105°C
تحفظ کی درجہ بندی:IP65/IP67/IP68 (ملٹی ہوئی حالت)
ہاؤسنگ مواد:اعلی درجہ حرارت تھرمو پلاسٹک
رابطہ کا مواد:گولڈ چڑھایا پیتل
رابطہ مزاحمت:≤3mΩ
ملاوٹ کے چکر:≥500
آتش گیر درجہ بندی:UL 94 V-0
تمام مواد RoHS کے مطابق ہیں۔
| پہلو | ری یونین M25 سیریز | پریمیم یورپی M25 برانڈز | کم قیمت غیر برانڈڈ M25 |
| قیمت | حجم کے موافق قیمتوں کا تعین | 3-4× زیادہ | پہلے سے سستا |
| موجودہ درجہ بندی | 30A تک | 25A تک عام | متغیر، اکثر بڑھا چڑھا کر پیش کیا جاتا ہے۔ |
| ہائبرڈ اختیارات | 3+2، 3+5,3+9 – معیاری | محدود | پیش نہیں کیا گیا۔ |
| IP67 کی تصدیق | بیچ وسرجن کا تجربہ کیا گیا۔ | بیچ ٹیسٹ | تصدیق شدہ نہیں۔ |
| 100% الیکٹریکل ٹیسٹنگ | ہر یونٹ | نمونے پر مبنی | بے ترتیب یا کوئی نہیں۔ |
| گولڈ چڑھانا | معیاری | ≥0.2-0.4µm | پتلا یا کوئی نہیں۔ |
| ٹریس ایبلٹی | رال سے تیار کنیکٹر تک ERP کا پتہ لگانے کے قابل | جی ہاں | کوئی نہیں۔ |
| لیڈ ٹائم | 12-15 دن | 4-8 ہفتے | غیر متوقع |
| حسب ضرورت MOQ | کم (100 ٹکڑے) | اعلی (500+) | پیش نہیں کیا گیا۔ |
| ٹیکنیکل سپورٹ | 10 افراد کی انجینئرنگ ٹیم کی طرف سے 24 گھنٹے کا جواب | اچھا لیکن سست | محدود |
| آئی ایس او سرٹیفیکیشن | 9001، 14001، 13485 | عام طور پر 9001 | عام طور پر کوئی نہیں۔ |
ری یونین کا فائدہ: آپ کو دستاویزی IP67 سیلنگ، ہائبرڈ پاور سگنل کنفیگریشنز، اور 30A تک کی موجودہ ریٹنگز موصول ہوتی ہیں- یہ سب کچھ یورپی برانڈز کی پریمیم لاگت کے بغیر لاگت سے موثر قیمتوں پر۔
| سرٹیفیکیشن | دائرہ کار |
| ISO 9001:2015 | کوالٹی مینجمنٹ—ڈیزائن، پروڈکشن، اور بعد از فروخت سروس۔ |
| ISO 14001:2015 | ماحولیاتی انتظام - تصدیق شدہ فضلہ میں کمی اور پائیدار طرز عمل۔ |
| ISO 13485:2016 | میڈیکل ڈیوائس کوالٹی مینجمنٹ — M25 کے لیے قابل اطلاق جو تشخیصی یا نگرانی کے آلات میں استعمال ہوتا ہے۔ |
| UL تسلیم شدہ | شمالی امریکہ کی منڈیوں کے لیے اجزاء کی سطح کی حفاظت کا سرٹیفیکیشن۔ |
| RoHS | خطرناک مادوں کی پابندی - EU کی ہدایت کی تعمیل۔ |
| غور کرنا | M20 | ایم 25 |
| زیادہ سے زیادہ کرنٹ | 20A | 30A |
| مکینیکل مضبوطی | معیاری | زیادہ مضبوط — بڑا خول، موٹی دیواریں۔ |
| کیبل کی صلاحیت | 2.0mm² تک | 4.0mm² تک |
| پینل کی جگہ | زیادہ کمپیکٹ | بڑے کٹ آؤٹ کی ضرورت ہے۔ |
| ہائبرڈ اختیارات | نہیں | 3+2، 3+5,3+9 |
M25 کا انتخاب کریں جب:
ہیوی ڈیوٹی ایپلی کیشنز کے لیے آپ کو زیادہ سے زیادہ مکینیکل مضبوطی کی ضرورت ہے۔
آپ کی درخواست میں بڑی کیبلز یا زیادہ مکینیکل دباؤ شامل ہے۔
دستانے والے ہاتھوں سے آسان ہینڈلنگ کے لیے آپ کو سب سے بڑے خول کی ضرورت ہوتی ہے۔
آپ کے پینل کی جگہ 25mm کے بڑے کٹ آؤٹ کی اجازت دیتی ہے۔
جب M20 کا انتخاب کریں۔ پینل کی جگہ محدود ہے یا ایپلیکیشن کو اضافی مکینیکل مضبوطی کی ضرورت نہیں ہے۔
ہاں — M25 سیریز EV چارجنگ انفراسٹرکچر کے لیے موزوں ہے، خاص طور پر:
اے سی چارجنگ اسٹیشنز۔
آن بورڈ چارجرز (اعتدال پسند ڈی سی کرنٹ)۔
بیٹری مینجمنٹ سسٹم انٹرفیس (پاور + سگنل)۔
M25 کی 30A موجودہ درجہ بندی، IP67 سیلنگ، اور ہائبرڈ پاور سگنل کنفیگریشنز اسے بہت سی ای وی چارجنگ ایپلی کیشنز کے لیے ایک عملی انتخاب بناتی ہیں۔ DC فاسٹ چارجنگ (100A+) کے لیے، ہم خاص طور پر ہائی کرنٹ DC ایپلی کیشنز کے لیے ڈیزائن کیے گئے بڑے صنعتی کنیکٹرز کی تجویز کرتے ہیں۔
IP67 سیلنگ حاصل کرنے اور برقرار رکھنے کے لیے، ری یونین تجویز کرتا ہے:
ملن torque - کپلنگ نٹ کو اس وقت تک ہاتھ سے سخت کریں جب تک O-رنگ پینل کی سطح سے رابطہ نہ کرے، پھر ٹارک رینچ کا استعمال کرتے ہوئے 1.2-1.5Nm کا اضافی ٹارک لگائیں۔ 1.8Nm سے زیادہ نہ ہو۔
O-ring معائنہ - اگر خرابی، کریکنگ، یا سختی نظر آتی ہے تو O-ring کو تبدیل کریں۔
تبدیلی کا شیڈول - مطالبہ کرنے والی ایپلی کیشنز کے لیے (روزانہ واش ڈاؤن، آؤٹ ڈور ایکسپوژر)، سالانہ O-Rings تبدیل کریں۔ معیاری صنعتی ماحول کے لیے، ہر 2-3 سال بعد۔
کیبل موڑ کا رداس- کنیکٹر کے اندراج پر کم از کم 5× کیبل قطر کو برقرار رکھیں۔
کیبل واقفیت- آؤٹ ڈور/واش ڈاؤن ایپلی کیشنز کے لیے، سیل انٹرفیس کے قریب مائع پولنگ کو روکنے کے لیے کیبل کے باہر نکلنے کو نیچے کی طرف موڑ دیں۔
