M12 سیریز انڈسٹریل سینسر کنیکٹر قابل اعتماد سمارٹ فیکٹری کنیکٹیویٹی کے لیے کیوں ضروری ہے

جدید آٹومیشن سسٹم کا انحصار سینسر، کنٹرولرز، مشینوں اور کمیونیکیشن نیٹ ورکس کے درمیان مستحکم رابطوں پر ہے۔ری یونینکیM12 سیریز صنعتی سینسر کنیکٹرایک معیاری 12 ملی میٹر تھریڈڈ انٹرفیس، IP67 تحفظ، ایک سے زیادہ پن کنفیگریشنز، اور صنعتی سینسنگ اور آٹومیشن ایپلی کیشنز کے لیے قابل اعتماد سگنل ٹرانسمیشن کو یکجا کرتے ہوئے، ان مشکل ماحول کے لیے ڈیزائن کیا گیا ہے۔

M12 کنیکٹر صنعتی سینسرز کے لیے ایک عملی کنکشن کا معیار بن گیا ہے کیونکہ یہ کمپیکٹ سائز، مکینیکل سیکیورٹی، ماحولیاتی تحفظ، اور برقی کارکردگی میں توازن رکھتا ہے۔ پروکسیمٹی اور فوٹو الیکٹرک سینسرز سے لے کر پریشر، ٹمپریچر، اور IO-Link ڈیوائسز تک کی ایپلی کیشنز کے لیے، درست M12 کنفیگریشن کا انتخاب براہ راست سسٹم کی وشوسنییتا کو متاثر کر سکتا ہے۔ ری یونین M12 سینسر کنیکٹر کے حل فراہم کرتا ہے جس میں 2 سے 17 پن کنفیگریشنز، A-کوڈڈ آپشنز، شیلڈ یا غیر شیلڈ ڈیزائنز، گولڈ پلیٹڈ براس کنیکٹس، اور اپنی مرضی کے مطابق کیبل اسمبلیز ہیں۔ IP67 تحفظ، 100% الیکٹریکل ٹیسٹنگ، اور DIN EN 61076-2-101 تعمیل کے ساتھ، کنیکٹر فیملی فیکٹری کے ماحول، پیکیجنگ کا سامان، آٹوموٹیو الیکٹرانکس، فوڈ پروسیسنگ مشینری، اور دیگر صنعتی آٹومیشن سسٹم کا مطالبہ کرنے کے لیے موزوں ہے۔

مندرجات کا جدول

1. M12 سیریز انڈسٹریل سینسر کنیکٹر کیا ہے؟
2. M12 کنیکٹر صنعتی آٹومیشن میں بڑے پیمانے پر کیوں استعمال ہوتا ہے؟
3. انجینئرز کو کن اہم خصوصیات کی تلاش کرنی چاہئے؟
4. M12 کنیکٹر تکنیکی تفصیلات ایک نظر میں
5. M12 سینسر کنیکٹر عام طور پر کہاں استعمال ہوتے ہیں؟
6. آپ کو صحیح M12 سینسر کنیکٹر کا انتخاب کیسے کرنا چاہیے؟
7. کیا چیز ری یونین کے M12 حل کو ایک عملی انتخاب بناتی ہے؟
8. اکثر پوچھے گئے سوالات
9. نتیجہ

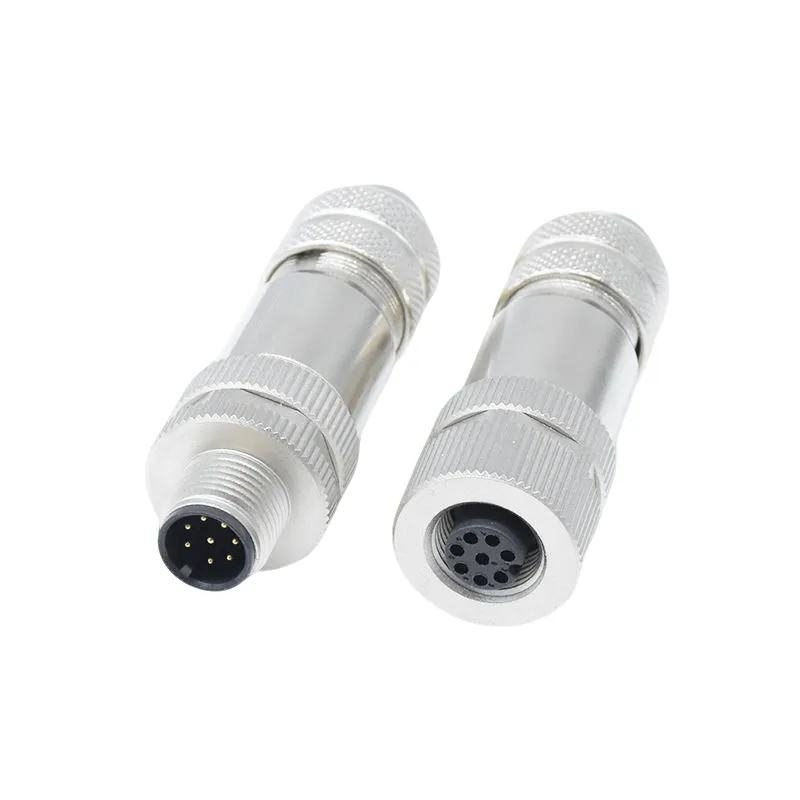

M12 سیریز انڈسٹریل سینسر کنیکٹر کیا ہے؟

ایک M12 کنیکٹر ایک کومپیکٹ سرکلر کنیکٹر ہے جس کا برائے نام 12 ملی میٹر انٹرفیس ہے، جو عام طور پر صنعتی سینسر اور آٹومیشن اجزاء کو جوڑنے کے لیے استعمال ہوتا ہے۔ اس کا تھریڈڈ کپلنگ میکانزم ایک محفوظ کنکشن بناتا ہے جو بہت سے روایتی پلگ اور ساکٹ ڈیزائنوں کے مقابلے میں کمپن کے لیے کم خطرہ ہوتا ہے۔

دیM12 سیریز صنعتی سینسر کنیکٹرخاص طور پر سینسر ایپلی کیشنز کے ساتھ منسلک ہے کیونکہ A-کوڈڈ کنفیگریشن عام صنعتی سینسنگ افعال کو سپورٹ کرتی ہے۔ پن کی گنتی اور برقی ڈیزائن پر منحصر ہے، ایک M12 کنکشن طاقت، مجرد سگنلز، اینالاگ سگنلز، یا ڈیجیٹل کمیونیکیشن منتقل کر سکتا ہے۔

ری یونین کی M12 سیریز کو DIN EN 61076-2-101 کے مطابق ڈیزائن کیا گیا ہے اور یہ 2 سے 17 پن تک کنفیگریشن میں دستیاب ہے۔ مصنوعات کی رینج میں شیلڈڈ اور غیر شیلڈ ورژن، مختلف ختم کرنے کے طریقے، اور مختلف آلات کے لے آؤٹ کے لیے کیبل اسمبلیاں بھی شامل ہیں۔

M12 کنیکٹر صنعتی آٹومیشن میں بڑے پیمانے پر کیوں استعمال ہوتا ہے؟

صنعتی سینسر اکثر ایسے ماحول میں کام کرتے ہیں جہاں کمپن، دھول، نمی، تیل، کیمیکلز، اور بار بار مکینیکل حرکت ناگزیر ہوتی ہے۔ ان حالات میں استعمال ہونے والے کنیکٹر کو الیکٹریکل سگنل کی منتقلی سے زیادہ کام کرنا چاہیے۔

1. محفوظ تھریڈڈ کنکشن

جب موونگ مشینری، کنویئرز، روبوٹک آلات اور پروڈکشن لائنوں پر سینسر لگائے جاتے ہیں تو تھریڈڈ کپلنگ میکانزم مستحکم ملاپ کو برقرار رکھنے میں مدد کرتا ہے۔ یہ کمپن کی وجہ سے وقفے وقفے سے رابطوں کے امکان کو کم کرتا ہے۔

2. کمپیکٹ صنعتی ڈیزائن

12 ملی میٹر فارم فیکٹر تنصیب کی جگہ اور کنکشن کی صلاحیت کے درمیان ایک مفید توازن فراہم کرتا ہے۔ انجینئر بڑے کنیکٹر استعمال کیے بغیر سینسر کو نسبتاً کمپیکٹ مشین ڈھانچے میں ضم کر سکتے ہیں۔

3. ماحولیاتی تحفظ

میٹیڈ حالت میں IP67 تحفظ کنکشن کو دھول اور پانی کے عارضی ڈوبنے سے بچانے میں مدد کرتا ہے۔ یہ مناسب M12 کنفیگریشنز کو واش ڈاون ایریاز، آؤٹ ڈور ایکویپمنٹ، اور ہائی پارٹیکولیٹ پروڈکشن ماحول کے لیے مفید بناتا ہے۔

4. ذہین سینسر کے لیے سپورٹ

صنعتی آٹومیشن تیزی سے منسلک سینسر اور حقیقی وقت کی تشخیص کی طرف بڑھ رہا ہے۔ ایک مناسب 4 پن M12 کنفیگریشن IO-Link کمیونیکیشن کو سپورٹ کر سکتی ہے، جس سے سینسر ڈیٹا اور تشخیصی معلومات کو اسی کنکشن انفراسٹرکچر کے ذریعے سفر کرنے کی اجازت ملتی ہے۔

انجینئرز کو کن اہم خصوصیات کی تلاش کرنی چاہئے؟

ہر M12 کنیکٹر ایک جیسا نہیں ہوتا ہے۔ صنعتی سینسنگ سسٹم کے لیے کنیکٹر کی وضاحت کرتے وقت، انجینئرز کو برقی کارکردگی، ماحولیاتی تحفظ، مکینیکل تعمیر، اور مطلوبہ سینسر کے ساتھ مطابقت کا جائزہ لینا چاہیے۔

• اے کوڈڈ انٹرفیس:صنعتی سینسر ایپلی کیشنز کے لیے ایک عام ترتیب۔
• 2- سے 17 پن کے اختیارات:کنیکٹر کو سادہ اور زیادہ پیچیدہ سگنل کی ضروریات کو ایڈجسٹ کرنے کی اجازت دیتا ہے۔
• IP67 تحفظ:جب صحیح طریقے سے ملاپ ہو تو بہت سے مطالبہ کرنے والی فیکٹری اور بیرونی ماحول کے لیے موزوں ہے۔
• گولڈ چڑھایا رابطے:سونے کی چڑھانا کے ساتھ پیتل کے رابطے کم رابطے کی مزاحمت اور سنکنرن مزاحمت کو برقرار رکھنے میں مدد کرتے ہیں۔
• شیلڈ ورژن:ایپلی کیشنز کے لیے مفید ہے جہاں برقی مقناطیسی مداخلت ینالاگ یا ڈیجیٹل سگنلز کو متاثر کر سکتی ہے۔
• PUR کیبل کے اختیارات:تیل، کاٹنے والے سیال، کیمیکلز، یا بار بار حرکت کرنے والے ماحول کے لیے موزوں ہے۔
• ختم کرنے کے متعدد طریقے:سولڈر، ڈِپ سولڈر، کرمپ اور فلائنگ لیڈ کنفیگریشنز انسٹالیشن کی مختلف ضروریات کو سپورٹ کرتی ہیں۔

سمارٹ سینسنگ ایپلی کیشنز کے لیے، شیلڈنگ، کیبل کی تعمیر، رابطے کا معیار، اور سگنل کی سالمیت خاص طور پر اہم ہو جاتی ہے۔ اصل آپریٹنگ ماحول کے مطابق ان خصوصیات کو منتخب کرنے سے کنکشن سے متعلق ناکامیوں کو کم کرنے میں مدد مل سکتی ہے۔

M12 کنیکٹر تکنیکی تفصیلات ایک نظر میں

درج ذیل وضاحتیں ری یونین کے A-coded M12 سینسر کنیکٹر رینج کے نمائندہ برقی اور مکینیکل پیرامیٹرز کا خلاصہ کرتی ہیں۔

عام خصوصیات میں آپریٹنگ درجہ حرارت کی حد -25°C سے +85°C، جوڑ کے وقت IP67 تحفظ، کم از کم 100 ملاوٹ کے چکر، اور 48 گھنٹے نمک کی دھند کے خلاف مزاحمت شامل ہیں۔ کنیکٹر PA66 موصلیت اور سونے کی چڑھائی کے ساتھ پیتل کے رابطوں کا استعمال کرتا ہے۔ مواد RoHS کے مطابق ہیں، جبکہ پیداواری یونٹ شپمنٹ سے پہلے برقی جانچ سے گزرتے ہیں۔

M12 سینسر کنیکٹر عام طور پر کہاں استعمال ہوتے ہیں؟

کمپیکٹ کنسٹرکشن، تھریڈڈ لاکنگ، ماحولیاتی سیلنگ، اور لچکدار پن کنفیگریشنز کا امتزاج M12 کنیکٹیویٹی کو آٹومیشن ایپلی کیشنز کی وسیع رینج کے لیے موزوں بناتا ہے۔

فیکٹری آٹومیشن

قربت کے سینسرز، فوٹو الیکٹرک سینسرز، حد کے سوئچز، اور دیگر مشین سینسرز M12 کنکشن کا استعمال کر سکتے ہیں تاکہ پتہ لگانے کے سگنلز کو PLCs اور کنٹرول سسٹمز تک پہنچا سکیں۔

آٹوموٹو مینوفیکچرنگ

آٹوموٹو پروڈکشن لائنوں میں اکثر وائبریشن کی اعلی سطح، خودکار مواد کی ہینڈلنگ، اور وسیع سینسر نیٹ ورک شامل ہوتے ہیں۔ میکانکی طور پر محفوظ کنیکٹر مسلسل آپریشن کے دوران قابل اعتماد کنکشن برقرار رکھنے میں مدد کر سکتا ہے۔

پیکیجنگ مشینری

پیکیجنگ کا سامان مصنوعات، پوزیشنوں، کنٹینرز اور مشین کی حالتوں کی درست شناخت پر منحصر ہے۔ M12 سینسر کنکشن سینسر اور آٹومیشن کنٹرول سسٹم کے درمیان وائرنگ کو آسان بنا سکتے ہیں۔

فوڈ پروسیسنگ

واش ڈاؤن ماحول کو مناسب ماحولیاتی تحفظ کے ساتھ کنیکٹرز کی ضرورت ہوتی ہے۔ ایک IP67-ریٹیڈ M12 کنکشن پر غور کیا جا سکتا ہے جہاں دھول اور نمی کے خلاف مزاحمت کی ضرورت ہو، بشرطیکہ مکمل تنصیب کو مناسب طریقے سے ڈیزائن اور برقرار رکھا گیا ہو۔

اسمارٹ مینوفیکچرنگ اور IO-Link

IO-Link سے چلنے والے سینسر روایتی سینسنگ سگنلز کے علاوہ پراسیس ڈیٹا اور تشخیص فراہم کر سکتے ہیں۔ ایک مناسب شیلڈ 4 پن M12 کنفیگریشن ان منسلک آلات کے لیے ایک عملی انٹرفیس فراہم کر سکتی ہے۔

آپ کو صحیح M12 سینسر کنیکٹر کا انتخاب کیسے کرنا چاہیے؟

M12 کنیکٹر کا انتخاب صرف سب سے کم لاگت والے آپشن کو منتخب کرنے کے بجائے سینسر کی برقی اور مکینیکل ضروریات سے شروع ہونا چاہیے۔

1. پن کی گنتی کی تصدیق کریں۔اس بات کا تعین کریں کہ کتنے پاور، سگنل، مواصلات، اور معاون کنکشن کی ضرورت ہے۔
2. وولٹیج اور موجودہ ضروریات کو چیک کریں۔یقینی بنائیں کہ منتخب کردہ ترتیب ایپلی کیشن کے لیے کافی برقی صلاحیت فراہم کرتی ہے۔
3. کوڈنگ کی قسم کا انتخاب کریں۔A-coded M12 کنیکٹرز عام طور پر سینسر اور ایکچیویٹر ایپلی کیشنز کے ساتھ منسلک ہوتے ہیں۔
4. ماحولیاتی حالات کا اندازہ کریں۔پانی، دھول، تیل، کیمیکل، درجہ حرارت، کمپن، اور بیرونی نمائش پر غور کریں۔
5. اس بات کا تعین کریں کہ آیا شیلڈنگ کی ضرورت ہے۔شیلڈ ورژن EMI-حساس اینالاگ اور ڈیجیٹل کمیونیکیشن ایپلی کیشنز کے لیے فائدہ مند ہو سکتے ہیں۔
6. مناسب کیبل کا انتخاب کریں۔PUR صنعتی ماحول کا مطالبہ کرنے میں فائدہ مند ہو سکتا ہے، جبکہ PVC کم جارحانہ ایپلی کیشنز کے مطابق ہو سکتا ہے۔
7. کنیکٹر واقفیت کی وضاحت کریں۔سیدھے اور دائیں زاویے والے ڈیزائن کیبل روٹنگ اور انسٹالیشن کی دستیاب جگہ کو بہتر بنانے میں مدد کر سکتے ہیں۔

IO-Link ایپلی کیشنز کے لیے، 4-pin A-coded کنفیگریشن ایک عام انتخاب ہے۔ جہاں کیبل چلتی ہے، برقی مقناطیسی حالات، یا مشین کی حرکت کا مطالبہ ہوتا ہے، وہاں کیبل کی تعمیر اور شیلڈنگ کا خود کنیکٹر کے ساتھ جائزہ لیا جانا چاہیے۔

کیا چیز ری یونین کے M12 حل کو ایک عملی انتخاب بناتی ہے؟

ری یونین ایک مربوط پیداواری عمل کے اندر کنیکٹر مینوفیکچرنگ، کیبل پروسیسنگ، اسمبلی اور برقی جانچ کو یکجا کرتا ہے۔ یہ نقطہ نظر مینوفیکچرنگ کے اہم مراحل پر زیادہ کنٹرول فراہم کرتا ہے، درست مشینی اور سلیکٹیو پلاٹنگ سے لے کر انجیکشن مولڈنگ اور حتمی معائنہ تک۔

کمپنی کے M12 کنیکٹر کی پیداوار میں خودکار اسمبلی اور 100% برقی تصدیق شامل ہے جس میں تسلسل، موصلیت کی مزاحمت، اور ڈائی الیکٹرک برداشت شامل ہے۔ بیچ ماحولیاتی جانچ کا استعمال پیرامیٹرز کے لیے بھی کیا جاتا ہے جیسے IP67 سگ ماہی اور نمک کی دھول مزاحمت۔

OEMs اور سسٹم انٹیگریٹرز کے لیے، حسب ضرورت کنیکٹر باڈی سے آگے بڑھ سکتی ہے۔ دستیاب اختیارات میں شامل ہیں:

• 2 سے 17 پن کنفیگریشنز
• اپنی مرضی کے مطابق کیبل کی لمبائی 0.2 میٹر سے 20 میٹر تک ہے۔
• PUR یا PVC کیبل جیکٹس
• سیدھے یا دائیں زاویہ کی ترتیب
• پینل ماؤنٹ یا کیبل ماؤنٹ ڈیزائن
• ڈھال یا غیر محفوظ تعمیر
• سولڈر، کرمپ، ڈِپ سولڈر، یا فلائنگ لیڈ ختم کرنا
• اپنی مرضی کے مطابق کیبل مارکنگ اور پیکیجنگ

سپلائرز کا جائزہ لینے والے خریداروں کے لیے، کوالٹی سسٹم اور ٹریس ایبلٹی اتنا ہی اہم ہو سکتا ہے جتنا کہ کنیکٹر کی جسمانی خصوصیات۔ ری یونین کا کہنا ہے کہ اس کی پیداوار ISO 9001، ISO 14001، اور ISO 13485 مینجمنٹ سسٹم کے تحت کام کرتی ہے، جس میں RoHS کے مطابق مواد اور معائنہ کی دستاویزات برقرار ہیں۔

اکثر پوچھے گئے سوالات

1. M12 سیریز انڈسٹریل سینسر کنیکٹر بنیادی طور پر کس کے لیے استعمال ہوتا ہے؟

ایک M12 سینسر کنیکٹر بنیادی طور پر صنعتی سینسر کو کنٹرول سسٹمز، PLCs، I/O ماڈیولز، اور آٹومیشن آلات سے جوڑنے کے لیے استعمال کیا جاتا ہے۔ عام ایپلی کیشنز میں قربت کے سینسر، فوٹو الیکٹرک سینسرز، پریشر سینسرز، درجہ حرارت کے سینسر، اور IO-Link ڈیوائسز شامل ہیں۔

2. کون سی M12 کنفیگریشن عام طور پر IO-Link کے لیے استعمال ہوتی ہے؟

IO-Link سینسر ایپلی کیشنز کے لیے عام طور پر 4-pin A-coded M12 کنفیگریشن استعمال کی جاتی ہے۔ ایک عام انتظام بجلی کے کنکشن اور C/Q کمیونیکیشن لائن فراہم کرتا ہے۔ شیلڈ ورژن اور مناسب صنعتی کیبل کی تعمیر کا انتخاب کیا جا سکتا ہے جہاں برقی مقناطیسی مداخلت یا طویل کیبل چلانے کا خدشہ ہو۔

3. کیا M12 کنیکٹر پاور اور ڈیٹا دونوں کو منتقل کر سکتا ہے؟

جی ہاں پن کنفیگریشن اور ایپلیکیشن پر منحصر ہے، ایک M12 کنکشن پاور اور سگنل یا کمیونیکیشن دونوں افعال لے سکتا ہے۔ مثال کے طور پر، ایک 4-پن کنفیگریشن پاور اور IO-Link ڈیٹا کو سپورٹ کر سکتی ہے، جب کہ زیادہ پن گنتی والے ورژن اضافی سگنلز کو ایڈجسٹ کر سکتے ہیں۔

4. کیا M12 کنیکٹر گیلے یا دھول آلود صنعتی ماحول کے لیے موزوں ہے؟

مناسب طریقے سے ڈیزائن کیے گئے اور درست طریقے سے میٹ کیے گئے M12 کنیکٹرز مضبوط ماحولیاتی تحفظ فراہم کر سکتے ہیں۔ ری یونین کے سینسر کنیکٹر رینج کو میٹیڈ حالت میں IP67 کی درجہ بندی کی گئی ہے، جو اسے دھول بھرے، گیلے، آؤٹ ڈور، اور واش ڈاون سے متعلق ایپلی کیشنز کے لیے موزوں بناتی ہے۔ مکمل تنصیب کا ہمیشہ حقیقی ماحولیاتی حالات کے لیے جائزہ لیا جانا چاہیے۔

5. اپنی مرضی کے مطابق M12 اسمبلیوں کے لیے کون سے کیبل کے اختیارات دستیاب ہیں؟

اپنی مرضی کے مطابق اسمبلیاں مختلف کیبل کی لمبائی، PUR یا PVC جیکٹس، سیدھے یا دائیں زاویہ کنیکٹر کنفیگریشنز، شیلڈنگ آپشنز، اور سنگل اینڈ یا ڈبل ​​اینڈڈ کیبل اسمبلیوں کے ساتھ فراہم کی جا سکتی ہیں۔ یہ کنکشن کو مختلف مشین لے آؤٹ اور سینسر کی تنصیب کی ضروریات کے مطابق ڈھالنے کی اجازت دیتا ہے۔

نتیجہ

ایک قابل اعتماد سینسر نیٹ ورک قابل اعتماد جسمانی رابطوں سے شروع ہوتا ہے۔ صحیح M12 کنیکٹر محفوظ مکینیکل ملاپ، ماحولیاتی تحفظ، کم رابطے کی مزاحمت، لچکدار سگنل کی صلاحیت، اور جدید آٹومیشن آرکیٹیکچرز کے ساتھ مطابقت فراہم کر سکتا ہے۔ ایک سے زیادہ پن کنفیگریشنز، شیلڈ آپشنز، IP67 پروٹیکشن، اور اپنی مرضی کے مطابق کیبل اسمبلیز کے ساتھ، ری یونین کا M12 حل صنعتی سینسنگ کی وسیع رینج کی ضروریات کو پورا کر سکتا ہے۔ اگر آپ ایک نئے سینسر سسٹم کی منصوبہ بندی کر رہے ہیں یا موجودہ صنعتی کنیکٹرز کو تبدیل کر رہے ہیں، تو M12 سیریز انڈسٹریل سینسر کنیکٹر کے بارے میں مزید جانیں اورہم سے رابطہ کریںتکنیکی رہنمائی، اپنی مرضی کے مطابق وضاحتیں، اور درخواست پر مرکوز کوٹیشن کے لیے۔
