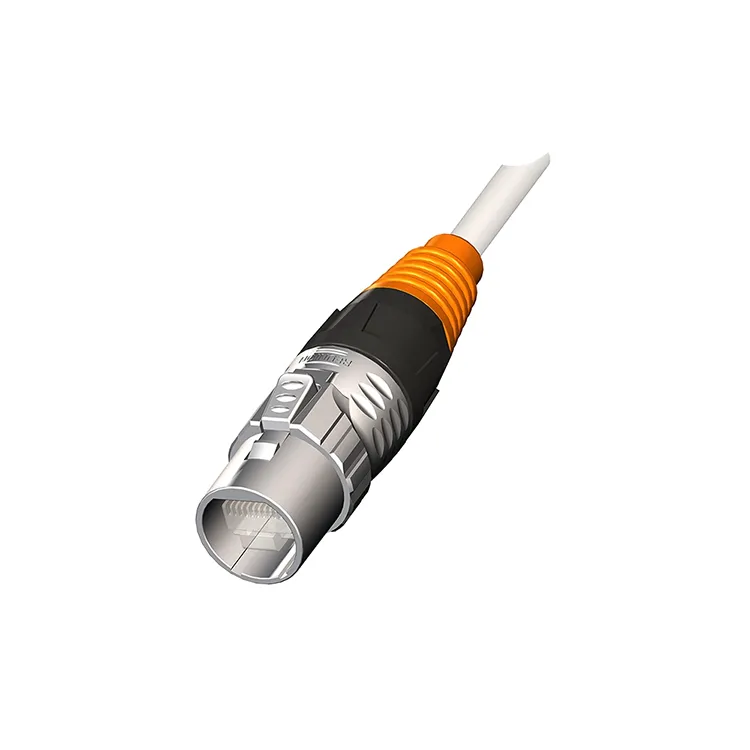

مضمون کا خلاصہ:جیسا کہ صنعتی ایتھرنیٹ نیٹ ورک آٹومیشن، مشین ویژن، نگرانی، ایل ای ڈی سسٹمز، اور سمارٹ آلات میں تیزی سے اہم ہوتے جاتے ہیں، کنیکٹر کی قابل اعتمادی ڈیٹا کی سالمیت اور سسٹم کے اپ ٹائم کو براہ راست متاثر کرتی ہے۔ری یونینکیRJ45 سگنل کنیکٹرمانوس RJ45 انٹرفیس کو صنعتی درجے کے مکینیکل تحفظ، لچکدار بڑھتے ہوئے کنفیگریشنز، اور قابل اعتماد برقی کارکردگی کے ساتھ جوڑتا ہے۔ 10 Gbps تک ڈیٹا ریٹ، CAT5e بذریعہ CAT7 کیبلز، IP50/IP67 پروٹیکشن آپشنز، اور کم از کم 2,000 میٹنگ سائیکل کے لیے سپورٹ کے ساتھ، یہ ایسی ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جہاں عام کمرشل RJ45 کنیکٹر کافی ماحولیاتی استحکام یا طویل مدتی استحکام فراہم نہیں کر سکتے ہیں۔
ایکRJ45 سگنل کنیکٹرایک ایتھرنیٹ انٹرکنکشن جزو ہے جو نیٹ ورکنگ آلات، کیبلز، کنٹرول سسٹمز، اور صنعتی آلات کے درمیان ایک قابل اعتماد جسمانی تعلق قائم کرنے کے لیے ڈیزائن کیا گیا ہے۔ جب کہ روایتی RJ45 کنیکٹر بڑے پیمانے پر دفاتر اور تجارتی نیٹ ورکس میں استعمال ہوتے ہیں، صنعتی ایپلی کیشنز اکثر کنیکٹرز کو کمپن، نمی، دھول، درجہ حرارت کی تبدیلیوں، بار بار ملاپ، اور مکینیکل تناؤ کا سامنا کرتے ہیں۔
اس وجہ سے، صنعتی RJ45 ڈیزائن عام طور پر مکینیکل تحفظ، تالا لگانے کے طریقہ کار، سگ ماہی، مواد کے انتخاب، اور طویل مدتی برقی استحکام پر زیادہ زور دیتے ہیں۔ ری یونین کا حل فیکٹری آٹومیشن، مشین ویژن، آؤٹ ڈور سرویلنس، ایل ای ڈی ڈسپلے، اور صنعتی کمیونیکیشن سسٹم سمیت ایپلی کیشنز کے لیے صنعتی بنیادوں پر مبنی تعمیر کے ساتھ معیاری RJ45 انٹرفیس کو یکجا کرتا ہے۔
کنیکٹر پورے نیٹ ورکس جیسے کہ PROFINET، EtherNet/IP، EtherCAT، اور معیاری TCP/IP میں ایتھرنیٹ مواصلات کی حمایت کرتا ہے۔ کنفیگریشن پر منحصر ہے، اسے کیبل ماؤنٹ، پینل ماؤنٹ، یا پی سی بی ماؤنٹ انسٹالیشن کے اختیارات کے ساتھ بھی فراہم کیا جا سکتا ہے، جس سے انجینئرز کے لیے کنیکٹر کو مختلف آلات کے ڈھانچے میں ضم کرنا آسان ہو جاتا ہے۔
صنعتی ماحول میں استعمال ہونے والے ایتھرنیٹ نیٹ ورکس کی ضروریات عام دفتری نیٹ ورکس سے مختلف ہوتی ہیں۔ کنٹرول شدہ IT روم کے اندر نصب کنیکٹر کو شاذ و نادر ہی پانی، تیل، کمپن، دھول، یا بار بار مکینیکل حرکت کا سامنا کرنا پڑ سکتا ہے۔ اس کے برعکس، ایک صنعتی مواصلاتی انٹرفیس کنٹرول کیبنٹ، روبوٹک سیلز، پروڈکشن مشینری، بیرونی آلات، یا معائنہ کے نظام کے اندر نصب کیا جا سکتا ہے۔
اس لیے ایک قابل اعتماد صنعتی کنیکٹر کو کئی عملی خدشات کو دور کرنا چاہیے:
یہ عوامل خاص طور پر اہم ہو جاتے ہیں جب ایک ایتھرنیٹ لنک مشین کنٹرول، ریئل ٹائم ڈیٹا ایکسچینج، کیمرہ کمیونیکیشن، یا ریموٹ آلات کی نگرانی کے لیے ذمہ دار ہوتا ہے۔
ایک اچھی طرح سے انجنیئرڈ انڈسٹریل کنیکٹر کو برقی کارکردگی، مکینیکل استحکام، اور تنصیب کی سہولت میں توازن رکھنا چاہیے۔ ری یونین کے RJ45 سگنل کنیکٹر میں کئی خصوصیات شامل ہیں جن کا مقصد ایتھرنیٹ ایپلی کیشنز کا مطالبہ کرنا ہے۔
| فیچر | ری یونین RJ45 سگنل کنیکٹر | انجینئرنگ کا فائدہ |
|---|---|---|
| ڈیٹا کی شرح | 10 Gbps تک | تیز رفتار ایتھرنیٹ مواصلات کی حمایت کرتا ہے۔ |
| ہاؤسنگ | زنک مصر، PA6 اختیاری | مکینیکل تحفظ اور ترتیب کی لچک فراہم کرتا ہے۔ |
| تحفظ | IP50 / IP67 جب ملاپ کریں۔ | مختلف ماحولیاتی حالات کے لیے موزوں ہے۔ |
| ملاوٹ کے چکر | ≥2,000 | بار بار دیکھ بھال اور سامان کی خدمت کی حمایت کرتا ہے۔ |
| آپریٹنگ درجہ حرارت | -40°C سے +85°C | وسیع صنعتی درجہ حرارت کے حالات کے لیے موزوں ہے۔ |
| کیبل ایگزٹ | 180° سیدھا / 90° دائیں زاویہ | کمپیکٹ آلات میں تنصیب کی لچک کو بہتر بناتا ہے۔ |
| ختم کرنا | سولڈر کپ یا IDC | مختلف فیلڈ اور اسمبلی کی ضروریات کی حمایت کرتا ہے۔ |
ایک قابل ذکر ڈیزائن کی خصوصیت فوری ٹرننگ لاکنگ سسٹم ہے۔ ایک سادہ رگڑ فٹ انٹرفیس کے مقابلے میں، ایک وقف شدہ لاکنگ میکانزم اضافی کنکشن سیکورٹی فراہم کر سکتا ہے جہاں کمپن یا بار بار حرکت کی توقع کی جاتی ہے۔
ایتھرنیٹ کنیکٹر کا انتخاب صرف ظاہری شکل کے بجائے نیٹ ورک کی برقی اور ماحولیاتی ضروریات سے شروع ہونا چاہیے۔ انجینئرز کو ٹرانسمیشن کی شرح، رکاوٹ، رابطہ مزاحمت، آپریٹنگ درجہ حرارت، تحفظ کی سطح، کیبل کی مطابقت، اور مکینیکل کنفیگریشن کا جائزہ لینا چاہیے۔
| تفصیلات | عام ری یونین ویلیو | کیوں یہ اہمیت رکھتا ہے۔ |
|---|---|---|
| خصوصیت کی رکاوٹ | 100 Ω ± 5% | مناسب تفریق سگنل کے رویے کو برقرار رکھنے میں مدد کرتا ہے۔ |
| موجودہ درجہ بندی | 1.5 A فی رابطہ | مسلسل رابطے کی موجودہ صلاحیت کی وضاحت کرتا ہے۔ |
| وولٹیج کی درجہ بندی | 50 وی | مخصوص ورکنگ وولٹیج کی وضاحت کرتا ہے۔ |
| مزاحمت سے رابطہ کریں۔ | ≤10 mΩ ابتدائی | کم مزاحمت مستحکم برقی رابطے کی حمایت کرتی ہے۔ |
| موصلیت مزاحمت | 500 VDC پر ≥500 MΩ | موصلیت کی کارکردگی کی نشاندہی کرتا ہے۔ |
| کیبل مطابقت | CAT5e / CAT6 / CAT6a / CAT7 | ایتھرنیٹ سسٹم ڈیزائن کے لیے لچک فراہم کرتا ہے۔ |
| آپریٹنگ درجہ حرارت | -40°C سے +85°C | مطالبہ درجہ حرارت کے ماحول کی حمایت کرتا ہے |
تیز رفتار نظاموں کے لیے، انجینئرز کو اندراج کے نقصان، واپسی کے نقصان، کیبل کی تعمیر، شیلڈنگ حکمت عملی، گراؤنڈنگ، اور مکمل ٹرانسمیشن چینل پر بھی غور کرنا چاہیے۔ کنیکٹر کی کارکردگی کا آزادانہ طور پر کیبل، ختم کرنے کے طریقہ کار، اور نیٹ ورک کے فن تعمیر سے اندازہ نہیں لگایا جا سکتا۔
ری یونین CAT5e، CAT6، CAT6a، اور CAT7 کیبلز کے لیے تعاون کی وضاحت کرتا ہے، بشمول بیان کردہ AWG 26–22 رینج میں پھنسے ہوئے یا ٹھوس کنڈکٹرز۔ یہ کنیکٹر کو معیاری ایتھرنیٹ انفراسٹرکچر اور اعلیٰ کارکردگی والے صنعتی مواصلاتی نظام دونوں کے لیے غور کرنے کی اجازت دیتا ہے۔
ایتھرنیٹ کی استعداد RJ45 انٹرفیس کو بہت سے صنعتی اور تجارتی نظاموں میں متعلقہ بناتی ہے۔ ایک ناہموار ورژن خاص طور پر مفید ہو جاتا ہے جب کنیکٹر کو ماحولیاتی یا مکینیکل دباؤ کا سامنا کرنا پڑتا ہے۔
خودکار پروڈکشن لائنز PLCs، کنٹرولرز، سینسرز، ڈرائیوز، صنعتی کمپیوٹرز اور دیگر نیٹ ورک والے آلات کے درمیان رابطے پر منحصر ہیں۔ ایک پائیدار ایتھرنیٹ انٹرفیس مسلسل آپریشن کے دوران مستحکم کنکشن برقرار رکھنے میں مدد کر سکتا ہے۔
صنعتی کیمرے کافی مقدار میں تصویری ڈیٹا تیار کر سکتے ہیں۔ ہائی سپیڈ ایتھرنیٹ کنیکٹیویٹی اس لیے کیمروں، صنعتی کمپیوٹرز، اور کنٹرول سسٹم کے درمیان معائنہ کی معلومات کی منتقلی کے لیے اہم ہے۔
بیرونی نگرانی کا سامان بارش، دھول، درجہ حرارت میں تبدیلی، اور جسمانی نمائش کا تجربہ کر سکتا ہے۔ ایک مناسب IP ریٹیڈ کنیکٹر ایتھرنیٹ انٹرفیس پر اضافی تحفظ فراہم کر سکتا ہے۔
بڑے ایل ای ڈی ڈسپلے اور پروفیشنل لائٹنگ آلات کو اکثر قابل اعتماد کنٹرول اور ڈیٹا کمیونیکیشن کی ضرورت ہوتی ہے۔ لچکدار کیبل کے اخراج اور محفوظ لاکنگ کے ساتھ ایک کنیکٹر محدود جگہ والے آلات میں تنصیب کو آسان بنا سکتا ہے۔
کنٹرول کیبنٹ ایک محدود علاقے میں متعدد مواصلاتی انٹرفیس پر مشتمل ہو سکتی ہے۔ پینل ماؤنٹ اور پی سی بی ماؤنٹ کنفیگریشن آلات کے مینوفیکچررز اور سسٹم انٹیگریٹرز کے لیے اضافی انضمام کے اختیارات فراہم کرتے ہیں۔
صنعتی ایتھرنیٹ کنیکٹر کو سورس کرتے وقت، خریداروں کو انفرادی مصنوعات کا موازنہ کرنے سے پہلے درخواست کی وضاحت کرنی چاہیے۔ درج ذیل چیک لسٹ انتخاب کو کم کرنے میں مدد کر سکتی ہے:
اپنی مرضی کے مطابق پراجیکٹس کے لیے، خریداروں کو آرڈر کی متوقع مقدار، کیبل کی لمبائی، کنیکٹر اورینٹیشن، مارکنگ کی ضروریات، ہاؤسنگ میٹریل کی ترجیحات، اور انسٹالیشن کی رکاوٹیں بھی فراہم کرنی چاہئیں۔ یہ تفصیلات فراہم کنندہ کو صرف معیاری کیٹلاگ کا حصہ پیش کرنے کے بجائے کنفیگریشن کی سفارش کرنے کی اجازت دیتی ہیں۔
ری یونین ایک چین میں قائم کنیکٹر بنانے والا ہے جس کا پاور، سگنل، صنعتی آٹومیشن، واٹر پروف کنیکٹر، اور کیبل اسمبلی مصنوعات میں تجربہ ہے۔ اس کی مینوفیکچرنگ صلاحیتوں میں کنیکٹر ڈیزائن، انجیکشن مولڈنگ، سولڈرنگ، وائر کاٹنا اور سٹرپنگ، اسمبلی، اور کیبل اسمبلی شامل ہیں۔
RJ45 پروڈکٹ لائن کے لیے، ری یونین کہتا ہے کہ ہر یونٹ شپمنٹ سے پہلے برقی جانچ سے گزرتا ہے۔ کمپنی کیبل ماؤنٹ، پینل ماؤنٹ، اور پی سی بی ماؤنٹ کنفیگریشنز کے ساتھ ساتھ سیدھے اور دائیں زاویہ والے کیبل کے اخراج بھی فراہم کرتی ہے۔ یہ اختیارات OEMs اور سسٹم انٹیگریٹرز کے لیے کارآمد ہو سکتے ہیں جو مختلف مکینیکل لے آؤٹ کے ساتھ آلات تیار کر رہے ہیں۔
ری یونین کے وسیع تر مینوفیکچرنگ آپریشن میں تقریباً 4,000 مربع میٹر کی پیداواری سہولت، تقریباً 150 ملازمین، اور 10 پروڈکشن لائنیں شامل ہیں۔ اس کی R&D ٹیم میں 10 سے زیادہ تجربہ کار انجینئرز شامل ہیں، جبکہ کمپنی سالانہ 30 سے زیادہ حسب ضرورت منصوبوں کی رپورٹ کرتی ہے۔ کمپنی یہ بھی بتاتی ہے کہ اس کے کوالٹی سسٹم میں ISO 9001، ISO 14001، اور ISO 13485 سرٹیفیکیشنز شامل ہیں، جن میں اضافی تعمیل دستاویزات جیسے RoHS اور REACH قابل اطلاق مصنوعات کے لیے دستیاب ہیں۔
سگنل کنیکٹر فراہم کنندہ کا جائزہ لینے والے خریداروں کے لیے، ان مینوفیکچرنگ اور انجینئرنگ کی صلاحیتوں پر مصنوعات کی تفصیلات، جانچ کے طریقہ کار، حسب ضرورت تقاضوں اور ترسیل کی توقعات کے ساتھ غور کیا جا سکتا ہے۔
ری یونین RJ45 سگنل کنیکٹر 10 Gbps تک ڈیٹا ٹرانسمیشن کے لیے مخصوص کیا جاتا ہے جب مناسب CAT6a یا CAT7 کیبلنگ اور نیٹ ورک کے ہم آہنگ آلات کے ساتھ استعمال کیا جائے۔ سسٹم کی اصل کارکردگی کا انحصار مکمل ایتھرنیٹ چینل پر ہوتا ہے، بشمول کیبل، ٹرمینیشن، اور فعال آلات۔
منتخب کردہ کنفیگریشنز جوڑ کے وقت IP67 تحفظ فراہم کرتی ہیں، انہیں ایسی ایپلی کیشنز کے لیے موزوں بناتی ہیں جہاں دھول اور پانی کی نمائش سے تحفظ درکار ہوتا ہے۔ مکمل تنصیب کا ابھی بھی کیبل کے اندراج، ملن کی حالت، انکلوژر ڈیزائن، اور ماحولیاتی نمائش کے لیے جائزہ لیا جانا چاہیے۔
مخصوص مطابقت میں CAT5e، CAT6، CAT6a، اور CAT7 کیبلز شامل ہیں، جو کہ AWG 26–22 رینج کے اندر پھنسے ہوئے یا ٹھوس کنڈکٹرز کو سپورٹ کرتی ہیں۔
صنعتی RJ45 سگنل کنیکٹر کم از کم 2,000 میٹنگ سائیکلوں کے لیے مخصوص ہے۔ یہ خاص طور پر ان آلات سے متعلق ہے جس کے لیے وقتاً فوقتاً دیکھ بھال، تبدیلی، معائنہ، یا فیلڈ سروسنگ کی ضرورت ہوتی ہے۔
جی ہاں پروجیکٹ کی ضروریات پر منحصر ہے، حسب ضرورت کنفیگریشن، کیبل کی لمبائی، مارکنگ، ہاؤسنگ آپشنز، اور دیگر مکینیکل تفصیلات شامل کر سکتی ہے۔ کوٹیشن کی درخواست کرتے وقت خریداروں کو درخواست کا ماحول، کیبل کی تفصیلات، تنصیب کا طریقہ، مقدار، اور مطلوبہ ترسیل کا شیڈول فراہم کرنا چاہیے۔
ایک قابل اعتماد ایتھرنیٹ کنکشن ایک ایسے کنیکٹر کے انتخاب کے ساتھ شروع ہوتا ہے جو مکمل نظام کی برقی، مکینیکل اور ماحولیاتی ضروریات سے میل کھاتا ہو۔ صنعتی آٹومیشن، مشین ویژن، نگرانی، ایل ای ڈی آلات، اور دیگر نیٹ ورک والے آلات کے لیے، ایک صنعتی درجے کا RJ45 انٹرفیس روایتی آفس نیٹ ورکنگ ہارڈویئر سے آگے کی ضرورت کے استحکام اور تنصیب کی لچک فراہم کر سکتا ہے۔
ری یونین RJ45 مطابقت کو IP تحفظ، صنعتی درجہ حرارت کی کارکردگی، متعدد بڑھتے ہوئے کنفیگریشنز، محفوظ لاکنگ، اور تیز رفتار ایتھرنیٹ ٹرانسمیشن کے اختیارات کے ساتھ جوڑتا ہے۔ اگر آپ ایک سورسنگ کر رہے ہیں۔RJ45 سگنل کنیکٹرOEM پروڈکشن، سسٹم انٹیگریشن، یا بلک خریداری کے لیے، پہلے اپنے کیبل اور ماحولیاتی تقاضوں کا جائزہ لیں، پھر انجینئرنگ ٹیم کے ساتھ مطلوبہ کنفیگریشن پر بات کریں۔
اپنے آلات کے لیے قابل اعتماد ایتھرنیٹ کنکشن تیار کرنے کے لیے تیار ہیں؟تکنیکی وضاحتیں، حسب ضرورت ترتیب، نمونے کی ضروریات، اور بڑی تعداد میں خریداری کی حمایت کے لیے ری یونین سے رابطہ کریں۔ہم سے رابطہ کریںآج ہی اپنے RJ45 سگنل کنیکٹر پروجیکٹ پر بات کرنے اور آپ کی درخواست کے مطابق حل حاصل کرنے کے لیے۔
